Sada potvrzovacího tlačítka ZSA, 3stupňové
- Pouzdro G1
- 3stupňová funkce
- Sada bez připojovacího kabelu
Popis

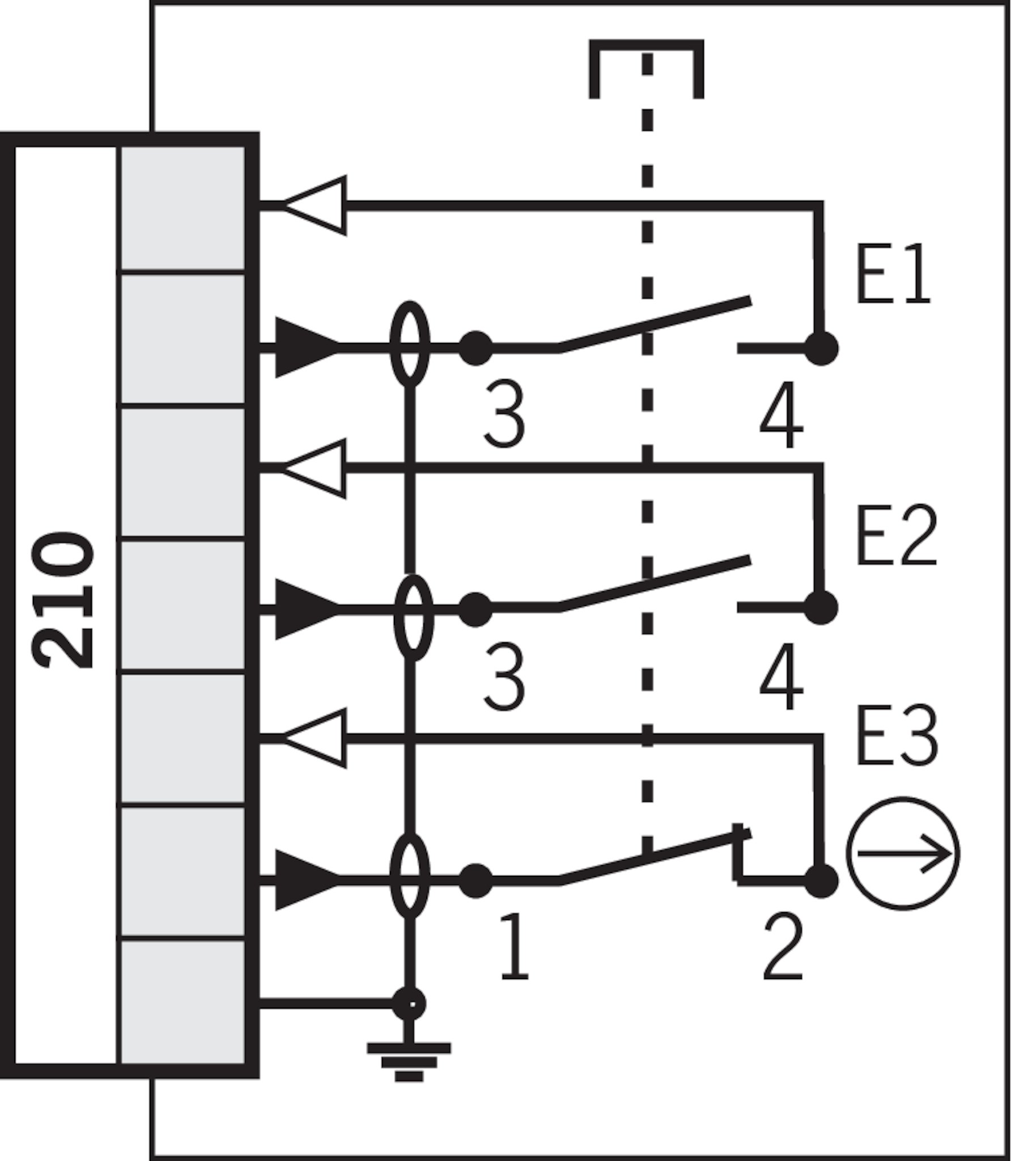

Spínací jednotka
210 | 2 spínací kontakty + 1 rozpínací kontakt |
3stupňová funkce
Potvrzovací funkce je aktivní jen na druhém stupni (středová poloha, tlakový bod). Uvolněním nebo stisknutím za tlakový bod (panická funkce) se potvrzovací funkce zruší (v závislosti na zapojení, viz průběh funkcí).
Rozměrové výkresy
Příklady připojení
Diagramy směnových jízd
 | zavř., potvrzení |
 | zavř. |
 | otevř. |
Technické údaje
Schválení
Hodnoty elektrického připojení
| Podmíněný návrhový zkratový proud | 100 A |
| Návrhové izolační napětí Ui | 250 V |
| Návrhová odolnost proti rázovému napětí Uimp | 2.5 kV |
| Kategorie použití | |
| DC-13 | 3 A 24 V |
| AC-15 | 4 A 230 V |
| Ochrana proti zkratu podle IEC 60269-1 | 4 A gG (V případě jiného napájecího napětí než 24 V musí být odpovídajícím způsobem dimenzováno a otestováno zabezpečení proti zkratu.) |
| Spínací napětí | |
| Min. při 10 mA | 12 V |
| Spínací proud | |
| Min. při 24 V | 1 mA |
| Spínací charakteristika | 3stupňové potvrzovací tlačítko |
| Stupeň znečištění (externí, podle EN 60947-1) | 3 |
Mechanické hodnoty a prostředí
| Typ připojení | Plochý konektor 2,8× 0,8 IEC 760, Ø kabelu 3,5–8,0 mm |
| Počet spínacích kontaktů | 2 |
| Počet nuceně rozpínaných kontaktů | 1 |
| Mechanická životnost | |
| Poloha 1-2-1 | 0.1 x 10⁶ |
| Poloha 1-2-3-1 | 0.1 x 10⁶ |
| Princip přepínání | Pomalý spínač |
| Třída ochrany | IP65 |
| Okolní teplota | -5 ... +50 °C |
| Materiál | Plast |
Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061
| Potvrzovací tlačítko | |
| B10D | 0.5 x 10⁶ |
Různé
| Splněné normy | 60947-5-8 |
Příslušenství
Ke stažení
Celé balení
Stáhněte si všechny důležité dokumenty jedním kliknutím.
Obsahuje:
- Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
- Příp. datové listy jako dodatek k návodu k použití
- Prohlášení o shodě
Jednotlivé dokumenty
Prohlášení o shodě
EU-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
EU-Konformitätserklärung
Č. dok.
EDC2109392
Verze
Jazyk
Velikost
0,2 MB
UKCA-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
UKCA-Konformitätserklärung
Č. dok.
EDC20001579
Verze
Jazyk
Velikost
0,1 MB
Ostatní dokumenty
Prodejní doklady
Commandes d’Assentiment ZS
Č. dok.
Verze
Jazyk
Velikost
Commandes d’Assentiment ZS
Č. dok.
097367
Verze
09-02/21
Jazyk
Velikost
10,2 MB
Enabling switches ZS
Č. dok.
Verze
Jazyk
Velikost
Enabling switches ZS
Č. dok.
095690
Verze
09-02/21
Jazyk
Velikost
10,1 MB
Zustimmtaster ZS
Č. dok.
Verze
Jazyk
Velikost
Zustimmtaster ZS
Č. dok.
095689
Verze
09-02/21
Jazyk
Velikost
10,2 MB
Schválení a certifikáty
CCC
Č. dok.
Verze
Jazyk
Velikost
CCC
Č. dok.
20001753
Verze
Jazyk
Velikost
0,0 MB
c UL us
Č. dok.
Verze
Jazyk
Velikost
c UL us
Č. dok.
Verze
Jazyk
Velikost
0,2 MB
CAD-Data
Objednací údaje
| Obj. č. | 070735 |
| Název výrobku | ZSA2-2 |
| Hmotnost brutto | 0,2kg |
| Číslo celního tarifu | 85365019000 |
| ECLASS | 27-37-12-38 Agreement switch |
