ZSE, 3stupňové
- 3stupňová funkce
- Montážní rozměr 30,5 mm
- Vhodné např. k vestavbě do ručních ovladačů HBL či pouzder G2 nebo G3
Popis
3stupňová funkce
Potvrzovací funkce je aktivní jen na druhém stupni (středová poloha, tlakový bod). Uvolněním nebo stisknutím za tlakový bod (panická funkce) se potvrzovací funkce zruší (v závislosti na zapojení, viz průběh funkcí).
Spínací jednotka
121 | 1× spínací kontakt + 2× rozpínací kontakt |
+ 1× rozpínací kontakt

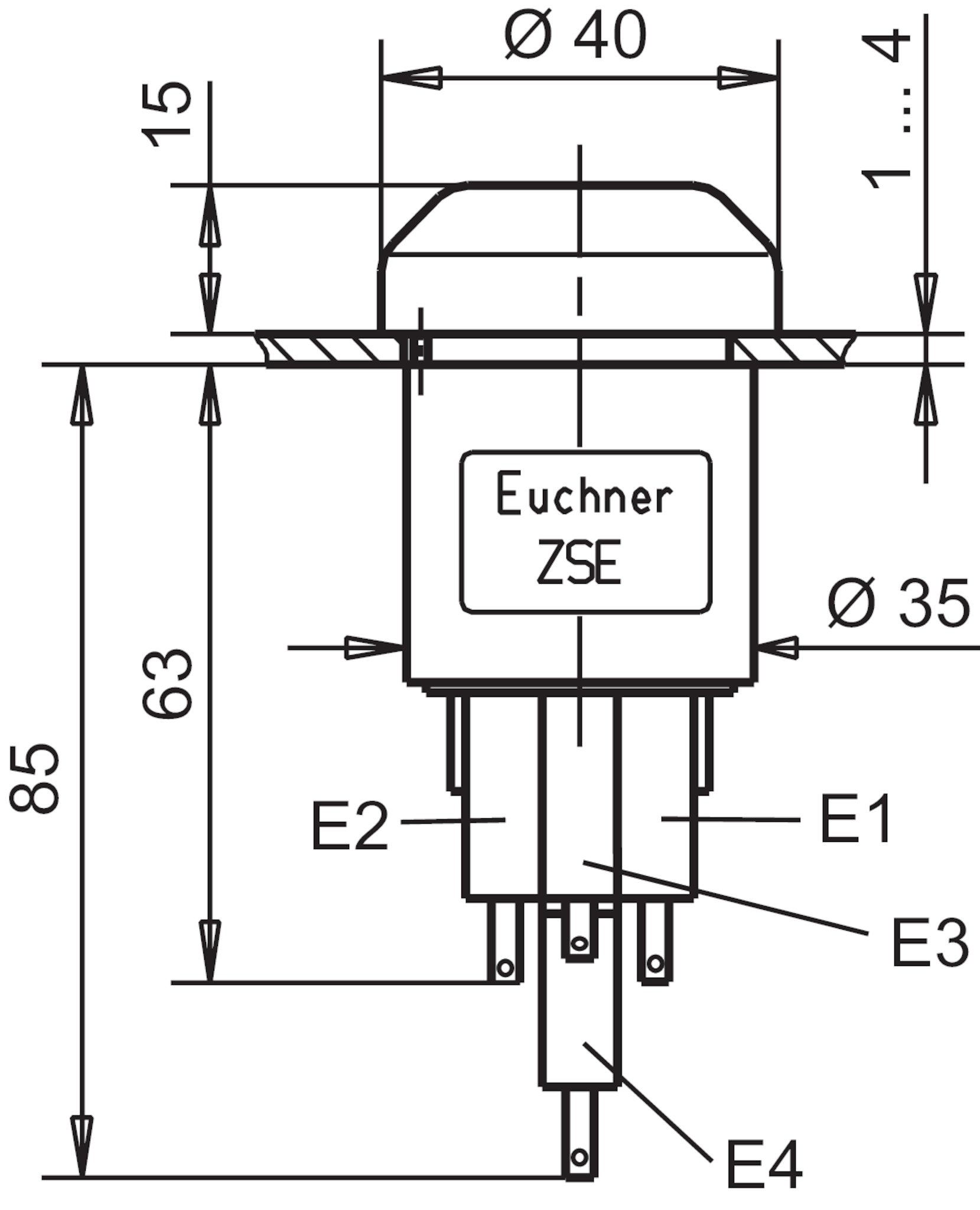

Rozměrové výkresy
Rozměrové výkresy
Příklady připojení
Diagramy směnových jízd
 | zavř., potvrzení |
 | zavř. |
 | otevř. |
Technické údaje
Schválení
Hodnoty elektrického připojení
| Podmíněný návrhový zkratový proud | 100 A |
| Návrhové izolační napětí Ui | 250 V |
| Návrhová odolnost proti rázovému napětí Uimp | 2.5 kV |
| Kategorie použití | |
| DC-13 | 3 A 24 V |
| AC-15 | 4 A 230 V |
| Ochrana proti zkratu podle IEC 60269-1 | 4 A gG |
| Spínací napětí | |
| při 10 mA | min. 12 V |
| Spínací proud | |
| Při 24 V | min. 1 mA |
| Stupeň znečištění (externí, podle EN 60947-1) | 3 |
Mechanické hodnoty a prostředí
| Typ připojení | Plochý konektor 2,8 × 0,8 IEC 760 + pájené připojení |
| Počet rozpínacích kontaktů | 1 |
| Počet spínacích kontaktů | 1 |
| Počet nuceně rozpínaných kontaktů | 2 |
| Montážní poloha | Libovolná |
| Mechanická životnost | |
| Poloha 1-2-3-1 | 0.1 x 10⁶ |
| Poloha 1-2-1 | 0.1 x 10⁶ |
| Montážní výřez | D30 (EN IEC 60947-5-1) |
| Princip přepínání | Pomalý spínač |
| Třída ochrany | |
| IP00 (Přípojky) | |
| IP65 (Po instalaci) | |
| Okolní teplota | -5 ... +60 °C |
| Materiál | |
| Pouzdro | Plast, černý |
| Krytka | Elastomer s nízkým obsahem PAU, černý |
Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061
| Potvrzovací tlačítko | |
| B10D | 0.5 x 10⁶ |
Různé
| Splněné normy | 60947-5-8 |
Ke stažení
Celé balení
Stáhněte si všechny důležité dokumenty jedním kliknutím.
Obsahuje:
- Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
- Příp. datové listy jako dodatek k návodu k použití
- Prohlášení o shodě
Jednotlivé dokumenty
Pokyny
Návod k použití potvrzovacího tlačítka ZSE
Č. dok.
Verze
Jazyk
Velikost
Návod k použití potvrzovacího tlačítka ZSE
Č. dok.
2092780
Verze
03-12/13
Jazyk
Velikost
0,1 MB
Operating Instructions Enabling Switch ZSE
Mode d’emploi de la commande d’assentiment ZSE
Manual de instrucciones del pulsador de validación ZSE
Betriebsanleitung Zustimmtaster ZSE
Istruzioni di impiego del pulsante di consenso ZSE
Mode d’emploi de la commande d’assentiment ZSE
Manual de instrucciones del pulsador de validación ZSE
Betriebsanleitung Zustimmtaster ZSE
Istruzioni di impiego del pulsante di consenso ZSE
Č. dok.
2092780
Verze
03-12/13
Jazyk
Velikost
0,4 MB
Prohlášení o shodě
EU-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
EU-Konformitätserklärung
Č. dok.
EDC2109392
Verze
Jazyk
Velikost
0,2 MB
UKCA-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
UKCA-Konformitätserklärung
Č. dok.
EDC20001579
Verze
Jazyk
Velikost
0,1 MB
Ostatní dokumenty
Prodejní doklady
Commandes d’Assentiment ZS
Č. dok.
Verze
Jazyk
Velikost
Commandes d’Assentiment ZS
Č. dok.
097367
Verze
09-02/21
Jazyk
Velikost
10,2 MB
Enabling switches ZS
Č. dok.
Verze
Jazyk
Velikost
Enabling switches ZS
Č. dok.
095690
Verze
09-02/21
Jazyk
Velikost
10,1 MB
Zustimmtaster ZS
Č. dok.
Verze
Jazyk
Velikost
Zustimmtaster ZS
Č. dok.
095689
Verze
09-02/21
Jazyk
Velikost
10,2 MB
Schválení a certifikáty
CCC
Č. dok.
Verze
Jazyk
Velikost
CCC
Č. dok.
20001753
Verze
Jazyk
Velikost
0,0 MB
CAD-Data
Objednací údaje
| Obj. č. | 070782 |
| Název výrobku | ZSE2-3 |
| Hmotnost brutto | 0,105kg |
| Číslo celního tarifu | 85365019000 |
| ECLASS | 27-37-12-38 Agreement switch |
