Sada tlačítka ZSA, 2stupňové
- Pouzdro G1
- 2stupňová funkce
- Sada bez připojovacího kabelu
Popis
Spínací jednotka
20 | 2× spínací kontakt |
2stupňová funkce
Potvrzovací funkce je aktivní na druhém stupni (stisknutá poloha). Při uvolnění tlačítka se zruší potvrzení (viz průběh funkcí).
Podle normy VDI 2854 musí být k dispozici další zařízení srovnatelné s tlačítkem nouzového zastavení!

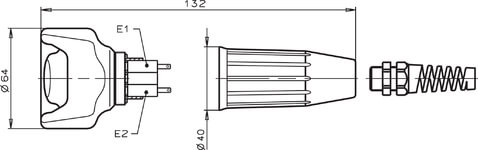

Rozměrové výkresy
Příklady připojení
Diagramy směnových jízd
 | zavř., potvrzení |
 | zavř. |
 | otevř. |
Technické údaje
Schválení
Hodnoty elektrického připojení
| Podmíněný návrhový zkratový proud | 100 A |
| Návrhové izolační napětí Ui | 250 V |
| Návrhová odolnost proti rázovému napětí Uimp | 2.5 kV |
| Kategorie použití | |
| AC-15 | 4 A 230 V |
| DC-13 | 3 A 24 V |
| Ochrana proti zkratu podle IEC 60269-1 | 4 A gG (V případě jiného napájecího napětí než 24 V musí být odpovídajícím způsobem dimenzováno a otestováno zabezpečení proti zkratu.) |
| Spínací napětí | |
| Min. při 10 mA | 12 V |
| Spínací proud | |
| Min. při 24 V | 1 mA |
| Spínací charakteristika | 2stupňové potvrzovací tlačítko |
| Stupeň znečištění (externí, podle EN 60947-1) | 3 |
Mechanické hodnoty a prostředí
| Typ připojení | Plochý konektor 2,8× 0,8 IEC 760, Ø kabelu 3,5–8,0 mm |
| Počet spínacích kontaktů | 2 |
| Mechanická životnost | |
| Poloha 1-2-1 | 0.1 x 10⁶ |
| Princip přepínání | Pomalý spínač |
| Třída ochrany | IP65 |
| Okolní teplota | -5 ... +50 °C |
| Materiál | Plast |
Různé
| Splněné normy | 60947-5-1 |
