HWA100T100A05/V10 (Obj. č. 072970)

Ruční kolečko HWA

  • 100 aretačních poloh na každou otáčku
  • Mechanická aretace
  • 100 impulzů za otáčku
  • Středové upevnění
HWA100T100A05/V10 (Obj. č. 072970)

Popis

Upozornění

  • Výstup A05 vhodný pro řídicí systémy Siemens se vstupem RS-422
  • Obalová jednotka 10 ks

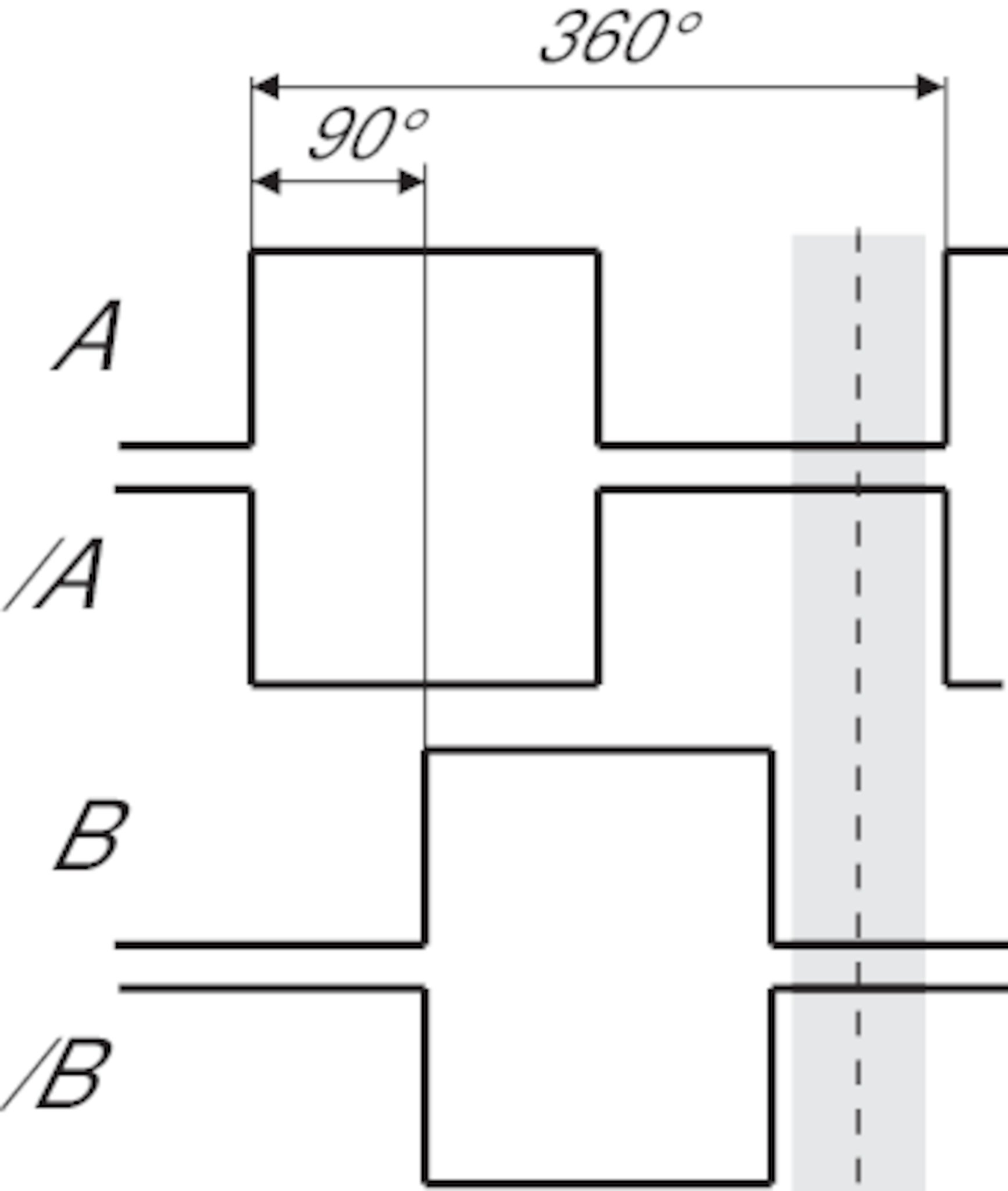

Diagram impulzů
Diagram impulzů
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma
Připojovací schéma
Přehled ručních ovladačů a ručních koleček

Funkční výkresy

Funkční výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00972/20

Hodnoty elektrického připojení

Druh výstupu RS422
Výstupní napětí Podle RS422A
Napájecí napětí DC 5 V DC -10% ... +10%
Počet impulzů za otáčku 2x100
Odběr proudu
Bez zatížení max. 80 mA

Mechanické hodnoty a prostředí

Typ připojení Šroubové svorky 6pól.
Vlhkost vzduchu
(orosení není přípustné) 80 % rH
Mechanická životnost 1 x 10⁶
Počet aretačních poloh za otáčku 100
Třída ochrany
Podle NEMA 250–12 (Čelní strana ovládacího panelu)
IP65 (Čelní strana ovládacího panelu)
Okolní teplota 0 ... +50 °C
Materiál Plast

Různé

Aretace Mechanické
Další funkce
Tloušťka ovládacího panelu 1,5–2,0 mm

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 2,2 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 072970
Název výrobku HWA100T100A05/V10
Hmotnost brutto 1,265kg
Číslo celního tarifu 85365019000
ECLASS 27-24-23-07 Command-, control-, signal appliance
