Lomený aktuátor vpravo pro bezpečnostní spínače NZ.VZ, NZ.VZ.VS a TZ
- Každý aktuátor má dva nerezové bezpečnostní šrouby
- Obalová jednotka 25 ks
![RADIUSBETAETIGER-Z-R/V25 (Obj. č. 074412)](https://assets2.euchner.de/files/42/91/ast_664291_xl.png)
Popis
Lomený aktuátor
U dveří, které mají poloměr menší než 1000 mm, byste měli použít lomený aktuátor. Pružný pohyb aktuátoru zamezuje poškození v důsledku zpříčení aktuátoru v hlavě. V souladu s pohybem ochranného krytu je nutné vybrat aktuátor pro levou/pravou nebo horní/spodní stranu.
Šrouby z nerezové oceli
Přiložené bezpečnostní šrouby lze zašroubovat běžnými nástroji, nelze je však znovu vyšroubovat.

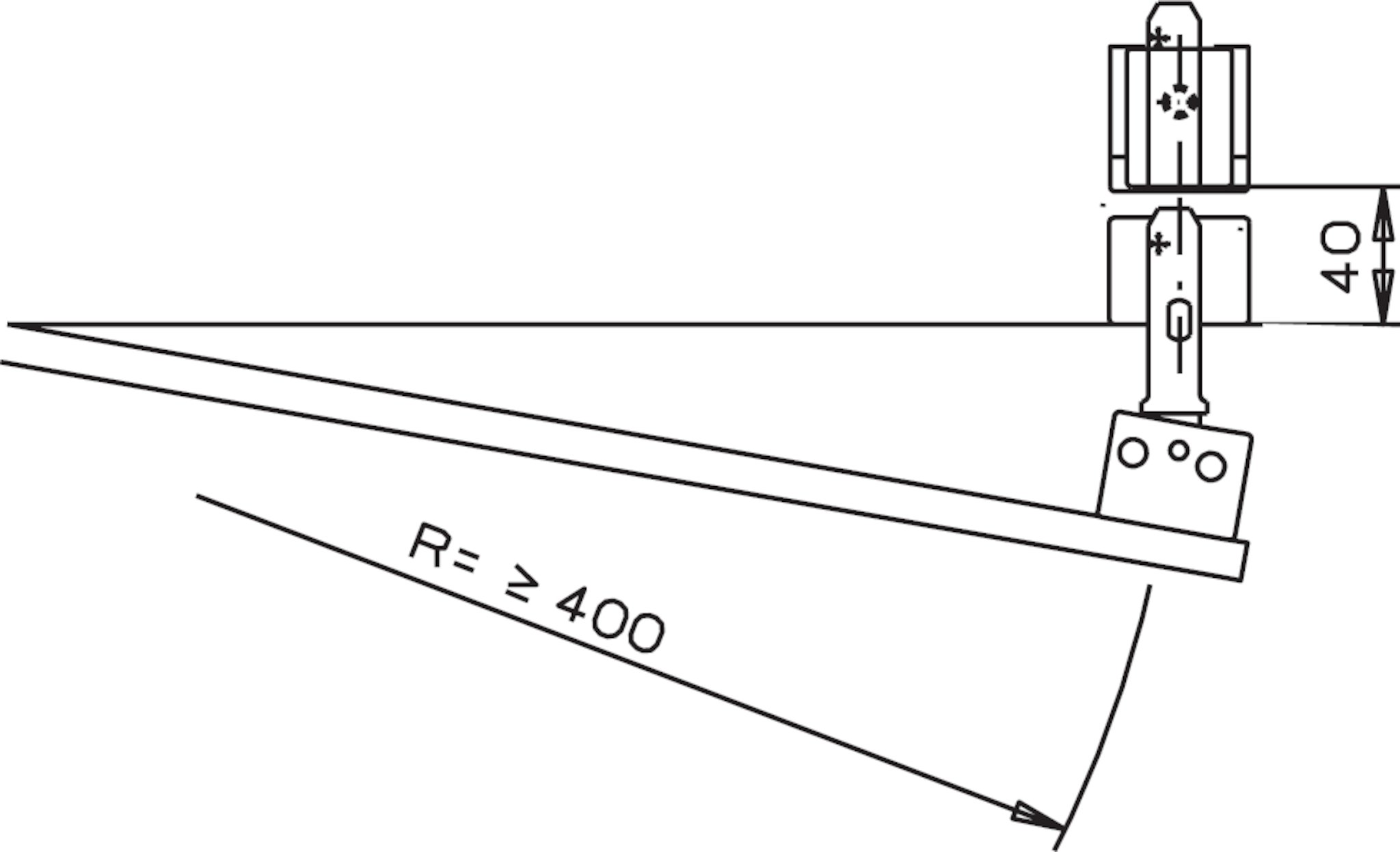

![Rozměrový výkres](https://assets2.euchner.de/files/52/27/ast_635227_m.png)
![Rozměrový výkres](https://assets2.euchner.de/files/41/45/ast_664145_m.png)
Rozměrové výkresy
![Rozměrové výkresy](https://assets2.euchner.de/files/52/27/ast_635227.png)
Rozměrové výkresy
![Rozměrové výkresy](https://assets2.euchner.de/files/41/45/ast_664145.png)
Technické údaje
Mechanické hodnoty a prostředí
Volný chod | max. 4 mm |
Poloměr dveří | min. 400 mm |
Materiál | |
Šroub | Nerezová ocel |
Aktuátor | Zinkovaná ocel |
Opláštění | Plast |
Různé
Použitelnost zaváděcího trychtýře | Ne |
Příslušenství
Ke stažení
Prodejní doklady
Bezpečnostní spínače s kovovým pouzdrem
Č. dok.
Verze
Jazyk
Velikost
![Č. dok. 121650](https://assets2.euchner.de/files/82/37/ast_438237_thumb.jpg)
Bezpečnostní spínače s kovovým pouzdrem
Č. dok.
121650
Verze
11-03/18
Jazyk
Velikost
7,8 MB
![Č. dok. 100369](https://assets2.euchner.de/files/82/34/ast_438234_thumb.jpg)
Safety Switches with Metal Housing
Č. dok.
100369
Verze
11-03/18
Jazyk
Velikost
7,8 MB
![Č. dok. 100676](https://assets2.euchner.de/files/82/35/ast_438235_thumb.jpg)
Interrupteurs de sécurité avec boîtier métallique
Č. dok.
100676
Verze
11-03/18
Jazyk
Velikost
7,9 MB
![Č. dok. 104856](https://assets2.euchner.de/files/82/38/ast_438238_thumb.jpg)
Interruptores de seguridad con carcasa metálica
Č. dok.
104856
Verze
11-03/18
Jazyk
Velikost
14,0 MB
![Č. dok. 100319](https://assets2.euchner.de/files/82/36/ast_438236_thumb.jpg)
Sicherheitsschalter mit Metallgehäuse
Č. dok.
100319
Verze
11-03/18
Jazyk
Velikost
7,9 MB
![Č. dok. 102453](https://assets2.euchner.de/files/82/33/ast_438233_thumb.jpg)
金属壳体 的安全开关
Č. dok.
102453
Verze
11-03/18
Jazyk
Velikost
8,2 MB
CAD-Data
Objednací údaje
Obj. č. | 074412 |
Název výrobku | RADIUSBETAETIGER-Z-R/V25 |
Hmotnost brutto | 2,57kg |
Číslo celního tarifu | 85389099990 |
ECLASS | 27-27-26-06 Actuator for safety-related position switch |
