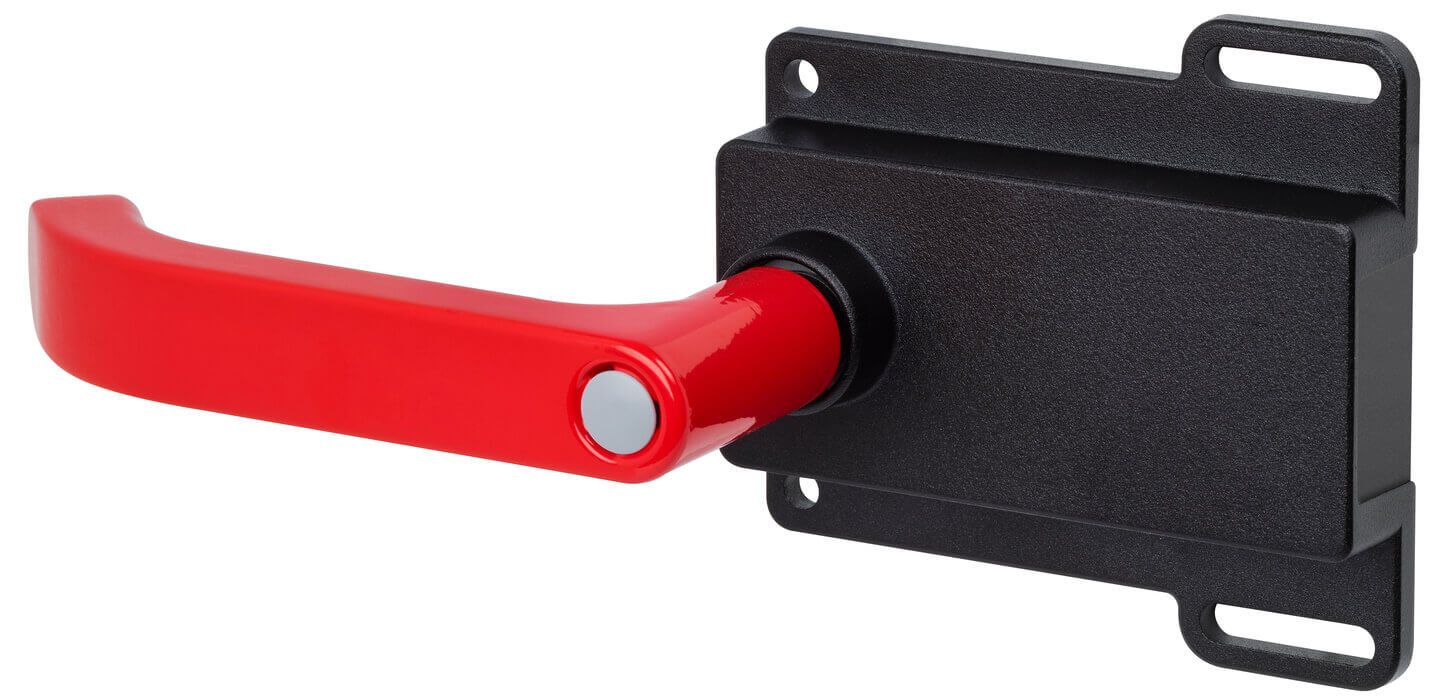

Únikový odjišťovací prvek MGB-E-A...
- Únikový odjišťovací prvek aktivovaný z nebezpečného prostoru
- Dveřní klika, signální červená
- Určeno pro dveřní profily do 40 mm
- Prodloužená ovládací osa pro tlustší dveře (volitelný doplněk)
Popis
Únikový odjišťovací prvek
Bezpečnostní systém MGB/MGB2 lze vybavit únikovým odjišťovacím modulem. Únikový odjišťovací prvek umožňuje osobám uzavřeným do nebezpečného prostoru otevřít jištěné dveře. Stačí jen použít dveřní kliku. Směr ovládání se automaticky přizpůsobuje směru ovládání modulu vnější kliky a není třeba ho měnit. Dodávaná ovládací osa je vhodná pro profily do 40 mm.
Prodloužená ovládací osa
Pro tlustší dveře nebo profily > 40 mm lze volitelně objednat ovládací osu 106761 o délce 250 mm (místo 107 mm). Osu pak je možné zkrátit na požadovaný rozměr.

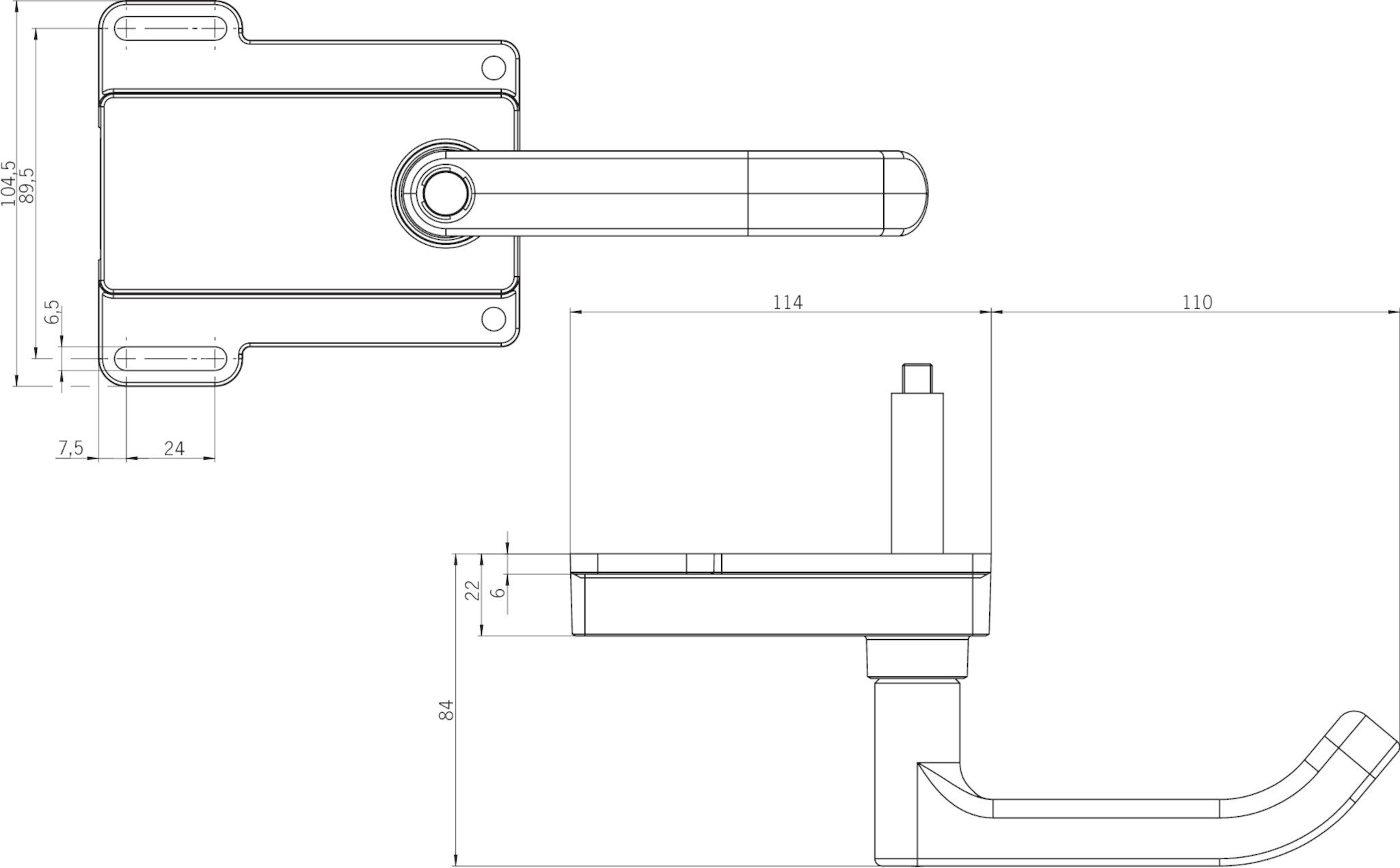

Rozměrové výkresy
| 1 | Dveřní klika |
| 2 | Pouzdro |
| 3 | Ovládací osa 8 × 8 mm |
| 4 | Ochranná dutinka |
Rozměrové výkresy
Technické údaje
Mechanické hodnoty a prostředí
| Montážní poloha | Libovolná |
| Mechanická životnost | 1 x 10⁶ |
| Okolní teplota | -30 ... +55 °C |
| Materiál | |
| Pouzdro | Zinkový tlakový odlitek / nerezová ocel s práškovým nástřikem |
Různé
| Číslo verze výrobku | V2.0.0 |
Příslušenství
Ke stažení
Celé balení
Stáhněte si všechny důležité dokumenty jedním kliknutím.
Obsahuje:
- Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
- Příp. datové listy jako dodatek k návodu k použití
- Prohlášení o shodě
Jednotlivé dokumenty
Prohlášení o shodě
EU-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
EU-Konformitätserklärung
Č. dok.
EDC2123150
Verze
Jazyk
Velikost
0,2 MB
UKCA-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
UKCA-Konformitätserklärung
Č. dok.
EDC20001505
Verze
Jazyk
Velikost
0,1 MB
Ostatní dokumenty
Dokument UQS
Bescheinigung
Č. dok.
Verze
Jazyk
Velikost
Bescheinigung
Č. dok.
ECO2123125
Verze
Jazyk
Velikost
0,3 MB
Prodejní doklady
Multifunctional Gate Box - マルチファンクション・ゲート・ボックス
Č. dok.
Verze
Jazyk
Velikost
Multifunctional Gate Box - マルチファンクション・ゲート・ボックス
Č. dok.
136410
Verze
09-06/17
Jazyk
Velikost
0,9 MB
Multifunctional Gate Box MGB
Č. dok.
Verze
Jazyk
Velikost
Multifunctional Gate Box MGB
Č. dok.
121652
Verze
10-02/18
Jazyk
Velikost
8,0 MB
Multifunctional Gate Box MGB
Č. dok.
106109
Verze
10-02/18
Jazyk
Velikost
21,7 MB
Multifunctional Gate Box MGB
Č. dok.
109155
Verze
10-02/18
Jazyk
Velikost
21,7 MB
Multifunctional Gate Box MGB
Č. dok.
114433
Verze
10-02/18
Jazyk
Velikost
8,2 MB
Multifunctional Gate Box MGB
Č. dok.
106108
Verze
10-02/18
Jazyk
Velikost
8,2 MB
多功能系统安全控制系统 MGB
Č. dok.
155883
Verze
10-02/18
Jazyk
Velikost
8,3 MB
Multifunctional Gate Box MGBS Slimline
Č. dok.
Verze
Jazyk
Velikost
Multifunctional Gate Box MGBS Slimline
Č. dok.
163691
Verze
03-03/20
Jazyk
Velikost
13,3 MB
Multifunctional Gate Box MGBS Slimline
Č. dok.
163692
Verze
03-03/20
Jazyk
Velikost
13,4 MB
Multifunctional Gate Box MGBS Slimline
Č. dok.
163693
Verze
03-03/20
Jazyk
Velikost
13,4 MB
Multifunctional Gate Box MGBS Slimline
Č. dok.
163690
Verze
03-03/20
Jazyk
Velikost
13,3 MB
製品/マルチファンクション-ゲート-ボックス- MGBS Slimline
Č. dok.
164508
Verze
03-03/20
Jazyk
Velikost
4,8 MB
Multifunctional door locking systems MGB2
Č. dok.
Verze
Jazyk
Velikost
Multifunctional door locking systems MGB2
Č. dok.
159039
Verze
04-06/19
Jazyk
Velikost
21,1 MB
Systèmes de gestion d‘accès multifonctionnels MGB2
Č. dok.
159050
Verze
04-06/19
Jazyk
Velikost
21,1 MB
Sistemas de cierre de puertas multifuncionales MGB2
Č. dok.
159051
Verze
04-06/19
Jazyk
Velikost
21,2 MB
Multifunktionale Türschließsysteme MGB2
Č. dok.
159037
Verze
04-06/19
Jazyk
Velikost
21,1 MB
Objednací údaje
| Obj. č. | 100465 |
| Název výrobku | MGB-E-A-100465 |
| Hmotnost brutto | 0,81kg |
| Evropské číslo obchodní položky (EAN) | 4047048005785 |
| Číslo celního tarifu | 85389099990 |
| ECLASS | 27-27-24-92 Safety-related proximity switch (accessories) |
