HBA-103037 (Obj. č. 103037)

Ruční ovladač HBA, tlačítko nouzového zastavení, potvrzovací tlačítko, tlačítko, membránové tlačítko, ruční kolečko, stupňový přepínač

  • Ruční kolečko se 100 impulzy, magnetická aretace nepodléhající opotřebení
  • Dvoukanálové tlačítko nouzového zastavení zabezpečené proti přelstění podle normy EN ISO 13850
  • 1× stupňový přepínač, 6 poloh (0, Z, X, Y, 4, 5)
  • 6× membránové tlačítko, každé s jedním spínacím kontaktem
  • 1× potvrzovací tlačítko 3stupňové, 2× spínací kontakt
HBA-103037 (Obj. č. 103037)

Popis

Upozornění

  • Funkčně kompatibilní s přístrojem Siemens MINI BHG
Rozměrový výkres
Rozměrový výkres
Připojovací schéma
Připojovací schéma
Přehled ručních ovladačů a ručních koleček

Rozměrové výkresy

Rozměrové výkresy

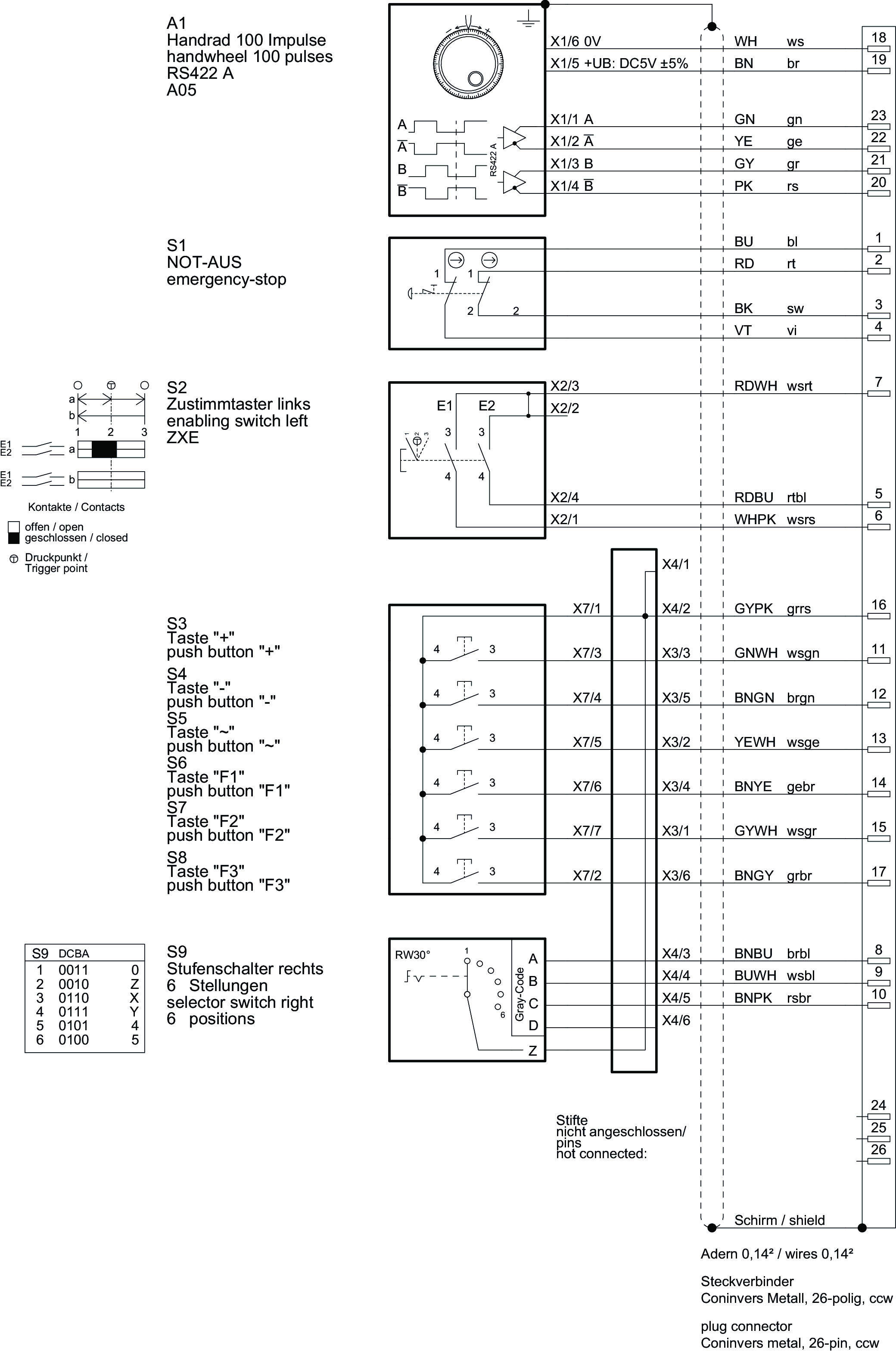

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_1/2

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkySpínací jednotkaVkládací štítekProvedeníVkládací štítekPočetOznačení1LED
Viz datové listyČerná-2× spínací kontakt3stupňové potvrzovací tlačítko1
Viz datové listyČerné plastové nastavovací kolečko--Ruční kolečko1
Viz datové listy-S popisemKaždá 1× spínací kontaktMembránové tlačítko6
Viz datové listyŠedý knoflík s čárkou-6stupňový, kódování Gray, úhel aretace 30°Stupňový přepínač1
Viz datové listyČervená – žlutá-2× nuceně rozpínaný kontaktNouzové zastavení1

Hodnoty elektrického připojení

Připojovací kabel 23× 0,14 mm² (Stíněný)
Požadavky na elektromagnetickou kompatibilitu
Podle CE EN 61000-6-2, EN 61000-6-4
Indikační/ovládací prvek
Druh výstupu
Ruční kolečko RS422
Napájecí napětí DC
Ruční kolečko 5 V DC -5% ... +5%
Kategorie použití
DC-13 Nouzové zastavení 30 V DC / 1 A
Počet impulzů za otáčku
Ruční kolečko 2x100
Spínací výkon (VA)
Membránová klávesnice max. 1 VA (Společná přípojka)
Stupňový přepínač max. 0.2 VA
Potvrzovací tlačítko max. 0.25 VA
Spínací napětí
Stupňový přepínač max. 15 V
Potvrzovací tlačítko max. AC/DC 42 V
Membránová klávesnice max. DC 42 V
Membránová klávesnice max. AC 25 V
Spínací proud
Stupňový přepínač max. 20 mA
Potvrzovací tlačítko max. 100 mA
Membránová klávesnice max. 100 mA (Společná přípojka)

Mechanické hodnoty a prostředí

Typ připojení Konektor (26pól., kovové provedení)
Délka kabelu
Spirálový 3.5 m (Natažený)
Vlhkost vzduchu
(orosení není přípustné) max. 80 % rH
Odolnost proti nárazům a vibracím Podle normy EN 60068-2-27/-2-6
Třída ochrany
IP65 (Po instalaci)
Podle NEMA 205–12 (Po instalaci)
Okolní teplota 0 ... +50 °C
Materiál Polykarbonát
Indikační/ovládací prvek
Počet aretačních poloh za otáčku
Ruční kolečko 100 (Magnetická aretace)

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

Nouzové zastavení
B10D 0.1 x 10⁶

Různé

Barva
Pouzdro Šedá RAL 7040
Pro schválení podle UL platí Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 4,7 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 103037
Název výrobku HBA-103037
Hmotnost brutto 1,311kg
Číslo celního tarifu 85371098
ECLASS 27-33-02-02 Mobile Panel (HMI)
