CET3-AP-CRA-AH-50X-SI-C2438-124589 (Obj. č. 124589)

Bezkontaktní bezpečnostní spínač CET-AP-..., pro připojení k decentralizované periferii

  • Bezpečnostní spínače s jištěním ochranného krytu a integrovanou vyhodnocovací elektronikou
  • Držicí síla až 6500 N
  • Připojení k decentralizovaným periferním systémům (např. ET200pro) pomocí rozdělovače Y
  • Monitorování příčného zkratu
  • 2× bezpečnostní výstup (polovodičový)
  • Kategorie 4 / úroveň vlastností „e“ podle normy EN ISO 13849-1
  • 2× konektor M12
  • Unicode
  • Signalizační výstup polohy dveří
  • Indikace polohy dveří pomocí LED diody
  • Směr nájezdu A (stav při dodání)
CET3-AP-CRA-AH-50X-SI-C2438-124589 (Obj. č. 124589)

Popis

Směr nájezdu

Horizontálně

Možnost nastavení v krocích po 90 stupních.

Bezpečnostní spínače

Přístroj se smí provozovat jen ve spojení s aktuátorem CET-A-...

Důležité: Aktuátor se musí objednávat zvlášť.

Vyhodnocování typu Unicode

Každý aktuátor má vysokou úroveň kódování (Unicode). Spínač detekuje pouze naučené aktuátory. Je možné naučit další aktuátory. Jednotka rozpozná vždy pouze aktuátor, který byl naučen jako poslední.

Napájecí napětí elektromagnetu

  • 24 V DC +10 %, –15 %

Způsob jištění ochranného krytu

CET3

Princip klidového proudu, jištění ochranného krytu silou pružiny. Odjištění připojením napětí k jisticímu elektromagnetu. Zároveň se sleduje poloha dveří. Signalizační výstup polohy dveří OUT D se přepne na úroveň HIGH, jakmile se aktuátor nachází nad vysunutým vyhazovačem (stav: dveře zavřeny, jištění ochranného krytu neaktivní). Výstup OUT D zůstává zapnut i při aktivním jištění ochranného krytu.

LED indikace

LED dioda State

Stavová LED dioda

LED dioda DIA

Diagnostická LED dioda

LED 1 rd

Napětí na elektromagnetu

LED 2 gn

Svítí při zavřených dveřích

Dodatečné přípojky

OUT D

Signalizační výstup polohy dveří

Kategorie dle normy EN ISO 13849-1

Díky dvěma redundantním polovodičovým (bezpečnostním) výstupům s interním monitorováním vhodný pro:

  • Kategorie 4 / úroveň vlastností „e“ podle normy EN ISO 13849-1
  • Uvedené bezpečnostní parametry platí pro libovolné montážní polohy bezpečnostního spínače.

Důležité: Chcete-li dosáhnout uvedené kategorie podle normy EN ISO 13849-1, musejí se vždy vyhodnocovat oba bezpečnostní výstupy (OA a OB).

Rozměrový výkres
Rozměrový výkres

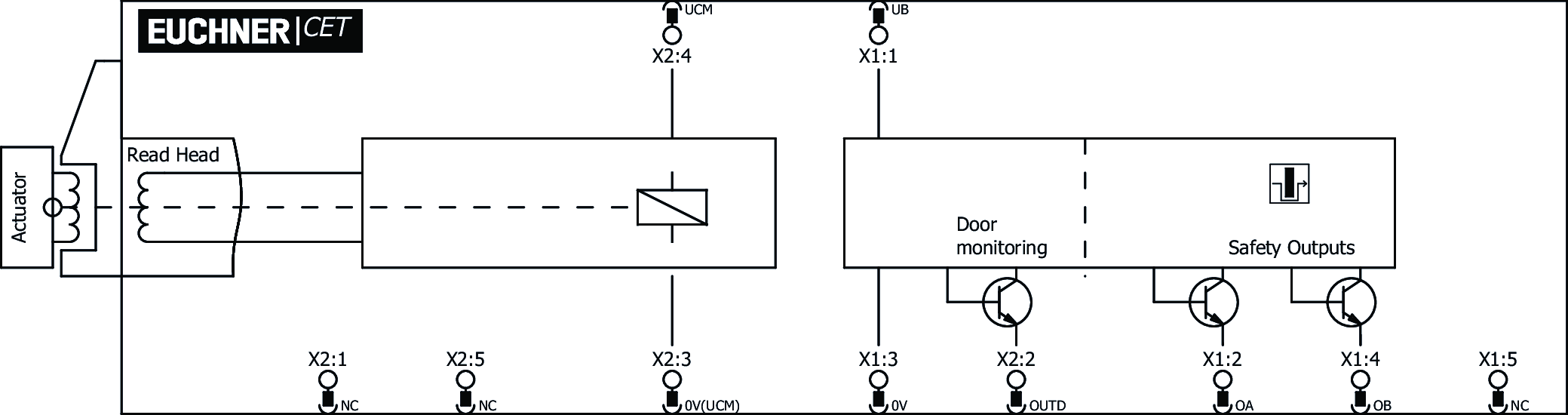

Připojovací schéma
Připojovací schéma
Připojovací schéma
Připojovací schéma
CET: Bezpečnostní spínač s kódovaným transpondérem a jištěním ochranného krytu v praxi
CET3-AP: Montáž nouzového odjišťovacího prvku
CET3-AP: Montáž a uvedení do provozu
CET3-AP: Montáž pomocného odjišťovacího prvku vybaveného zámkem

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_3/8

Pracovní prostor

Opakovatelná přesnost R
Podle EN 60947-5-2 10 %

Hodnoty elektrického připojení

Zajištění
Externí (napájecí napětí elektromagnetu UCM) 0.5 ... 8 A
Externí (napájecí napětí UB) 0.25 ... 8 A
Příkon
Elektromagnet 11 W
Připojovací kabel 30 V DC, 2 A (Pro požadavky dle kódu UL Category (CYJV/CYJV7))
Napájecí napětí DC
UB 24 V DC -15% ... +15% Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV
LED 24 V DC -15% V DC ... +10% V DC
Požadavky na elektromagnetickou kompatibilitu Podle normy EN IEC 60947-5-3
Kategorie použití
DC-13 24 V, 200 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou)
Napájecí napětí elektromagnetu DC
UCM 24 V DC -15% ... +10% Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV
Zatěžovatel elektromagnetu DZ 100 %
Doba rizika podle normy EN 60947-5-3 max. 400 ms
Spínané zatížení
Podle UL 24 V DC, třída 2 (Alternativy viz návod k použití)
Třída ochrany
EN IEC 61140 III
Odběr proudu
ICM 450 mA
IB 80 mA
Doba trvání zkušebního impulzu max. 0.3 ms (Platí pro zátěž C <= 30 nF a R <= 20 kΩ)
Stupeň znečištění (externí, podle EN 60947-1) 3
Signalizační výstup OUT D
Druh výstupu PNP, odolné proti zkratu
Výstupní napětí
OUT D 0.8xUB ... UB V DC
Spínací proud
OUT D 1 ... 50 mA
Prodleva sepnutí od změny stavu max. 700 ms
Bezpečnostní výstupy OA/OB
Druh výstupu 2× polovodičový výstup, PNP, odolný proti zkratu
Výstupní napětí
LOW U(OA,OB) 0 ... 1 V DC
HIGH U(OA,OB) UB-1.5V ... UB V DC
Doba diskrepance
Obou bezpečnostních výstupů max. 10 ms
Doba do zapnutí 400 ms
Zbytkový proud Ir max. 0.25 mA
Doba rizika podle normy EN 60947-5-3
Samostatný přístroj
Spínací proud
Na každém bezpečnostním výstupu OA/OB 1 ... 200 mA

Mechanické hodnoty a prostředí

Rychlost nájezdu max. 20 m/min
Typ připojení 2× konektor M12, 5pól.
Prodleva do dosažení pohotovostního stavu 1 s
Montážní poloha Libovolná
Frekvence spínání max. 0.5 Hz
Stupeň volnosti X ±5 mm
Stupeň volnosti Y ±5 mm
Stupeň volnosti Z ±4 mm
Mechanická životnost 2 x 10⁶
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP67 (Konektor/protikus v sešroubovaném stavu)
Okolní teplota
B s U = 24 V DC -20 ... +55 °C
Materiál
Pouzdro bezpečnostního spínače Hliníkový tlakový odlitek
Rampa Nerezová ocel
Držící síla Fmax 6500 N
Držící síla FZh 5000 N
Princip jištění Princip klidového proudu

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Monitorování jištění ochranného krytuPL e-3.1x10-9420 y


PLMaximální SILKategorieDoba provozu
Ovládání jištění ochranného krytuV závislosti na externím ovládání jištění ochranného krytu20 y


Různé

Pro schválení podle UL platí Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným, viz návod k použití

Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 9,8 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 124589
Název výrobku CET3-AP-CRA-AH-50X-SI-C2438-124589
Hmotnost brutto 1,24kg
Číslo celního tarifu 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
