Modulový konektor M12, 5pól., zásuvka pro signalizační sloupek
- Pro rozšiřující modul MCM/MGB2 Classic
- Konektor M12 k připojení signalizačního sloupku
- Počet pólů: 5, s dutinkami
Popis

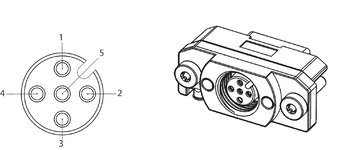

Rozměrové výkresy
Technické údaje
Hodnoty elektrického připojení
| Připojovací kabel | |
| MLI | 5pól., M12 × 1 |
| Návrhové napětí | 36 V |
| Jmenovité napětí | 30 V |
| Jmenovitý proud | |
| při 40°C | 2 A |
| Stupeň znečištění podle EN 60664-1 | 3 |
Mechanické hodnoty a prostředí
| Okolní teplota | -30 ... +55 °C |
| Přípojka 1 | |
| Typ připojení | 2× šroub M4 |
| Typ připojení | Zástrčka s dutinkami |
| Počet pólů | 5 |
| Třída ochrany | IP65 (Jen v sešroubovaném stavu s příslušnými protikusy.) |
| Zapojovací cykly | 100 |
| Materiál | |
| Pouzdro konektoru | Plast |
| Přípojka 2 | |
| Typ připojení | Šroubovací svorkovnice |
| Typ připojení | Zástrčka s dutinkami |
| Specifikace konstrukčního provedení | M12 EN 61076-2-101 |
| Počet pólů | 5 |
| Třída ochrany | IP65 (Jen v sešroubovaném stavu s příslušnými protikusy.) |
| Zapojovací cykly | 100 |
| Materiál | |
| Pouzdro konektoru | Plast, zinkový tlakový odlitek, niklovaný |
| Zajištění konektoru | Zinkový tlakový odlitek, niklovaný |
Ke stažení
Celé balení
Stáhněte si všechny důležité dokumenty jedním kliknutím.
Obsahuje:
- Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
- Příp. datové listy jako dodatek k návodu k použití
- Prohlášení o shodě
Jednotlivé dokumenty
Ostatní dokumenty
Prodejní doklady
Multifunctional door locking systems MGB2
Č. dok.
Verze
Jazyk
Velikost
Multifunctional door locking systems MGB2
Č. dok.
159039
Verze
04-06/19
Jazyk
Velikost
21,1 MB
Systèmes de gestion d‘accès multifonctionnels MGB2
Č. dok.
159050
Verze
04-06/19
Jazyk
Velikost
21,1 MB
Sistemas de cierre de puertas multifuncionales MGB2
Č. dok.
159051
Verze
04-06/19
Jazyk
Velikost
21,2 MB
Multifunktionale Türschließsysteme MGB2
Č. dok.
159037
Verze
04-06/19
Jazyk
Velikost
21,1 MB
CAD-Data
Objednací údaje
| Obj. č. | 161345 |
| Název výrobku | AC-MC-SB-F-A-161345 |
| Hmotnost brutto | 0,02kg |
| Číslo celního tarifu | 85389099990 |
