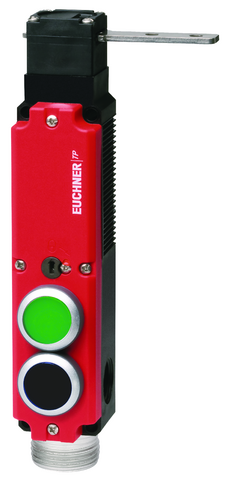

Bezpečnostní spínač TP, konektor BHA12, tlačítko a signálka, se signalizačním kontaktem polohy dveří
- Pomocný odjišťovací prvek na čelní straně
- Tlačítko a signálka
- Se signalizačním kontaktem polohy dveří
- Větší volný chod při horizontálním směru nájezdu
- Konektor
Popis
Směr nájezdu
Horizontálně a vertikálně
Možnost nastavení v krocích po 90 stupních.
Větší volný chod při horizontálním směru nájezdu.
Napájecí napětí elektromagnetu
- AC/DC 24 V +10 %, –15 %
Signálka
Signálku (1 LED dioda, zelená) dodáváme pro tyto rozsahy napětí:
- 24 V DC +10 %, –15 %
Tlačítko
- Černé tlačítko
Způsob jištění ochranného krytu
TP3 | Princip klidového proudu, jištění ochranného krytu silou pružiny. Odjištění připojením napětí k jisticímu elektromagnetu. |
Spínací jednotka
4121 | Pomalý spínací člen, 2 NC + 1 NC / 1 NO (signalizační kontakt polohy dveří) |
Pomocný odjišťovací prvek
Slouží k odjištění ochranného krytu pomocí nástroje. Za účelem zabezpečení proti neoprávněné manipulaci musí být pomocný odjišťovací prvek zapečetěn zajišťovacím lakem.
Funkční výkresy
Rozměrové výkresy
1 | Pomocný odjišťovací prvek |
2 | Pojistný šroub |
3 | Zelená signálka |
4 | Černé tlačítko |
Příklady připojení
Monitorování polohy dveří | |
Monitorování elektromagnetu |
Technické údaje
Schválení
Hodnoty elektrického připojení
Příkon | 8 W |
Průřez přípojky | 0.34 ... 1.5 mm² |
Návrhové izolační napětí Ui | 50 V |
Návrhová odolnost proti rázovému napětí Uimp | 2.5 kV |
Kategorie použití | |
DC-13 | 2 A 24 V |
AC-15 | 2 A 50 V |
Ochrana proti zkratu podle IEC 60269-1 | 2 A gG |
Napájecí napětí elektromagnetu | |
AC/DC | 24 V -15% ... +10% |
Zatěžovatel elektromagnetu DZ | 100 % |
Spínací napětí | |
Min. při 10 mA | 12 V |
Spínací proud | |
Min. při 24 V | 1 mA |
Tepelný návrhový proud Ith | 2 A |
Mechanické hodnoty a prostředí
Rychlost nájezdu | max. 20 m/min |
Typ připojení | |
1× | Vestavný konektor BHA 12 (12pól.) |
Počet rozpínacích kontaktů pro monitorování polohy dveří | 1 |
Počet spínacích kontaktů pro monitorování polohy dveří | 1 |
Počet nuceně rozpínaných kontaktů pro monitorování stavu jištění | 2 |
Vytahovací síla | 20 N |
Frekvence ovládání | max. 1200 1/h |
Ovládací síla | 10 N |
Montážní poloha | Libovolná |
Mechanická životnost | 1 x 10⁶ |
Přidržovací síla | 10 N |
Princip přepínání | Pomalý spínací člen |
Třída ochrany | IP54 |
Okolní teplota | -20 ... +55 °C |
Materiál | |
Kontakt | Slitina stříbra, velmi tenké pozlacení |
Pouzdro | Termoplast zesílený skelnými vlákny |
Držící síla Fmax | 1300 N |
Držící síla FZh | 1000 N |
Princip jištění | Princip klidového proudu |
Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061
B10D | Doba provozu | |
---|---|---|
Monitorování polohy ochranného krytu | 3x106 | 20 y |
Důležité! Hodnoty platí při DC-13 100 mA / 24 V | ||
Monitorování jištění ochranného krytu | 3x106 | 20 y |
Důležité! Hodnoty platí při DC-13 100 mA / 24 V |
PL | Maximální SIL | Kategorie | Doba provozu | |
---|---|---|---|---|
Ovládání jištění ochranného krytu | V závislosti na externím ovládání jištění ochranného krytu | 20 y |
Různé
Další funkce | |
1× signálka | Zelená (24 V) |
1× tlačítko | Černá (24 V (max. spínaný výkon 250 mW)) |
V kombinaci s aktuátorem BETAETIGER-P-GT
Volný chod při horizontálním směru nájezdu | 2 mm |
Volný chod při vertikálním směru nájezdu | 1.5 mm |
V kombinaci s aktuátorem BETAETIGER-P-GNT
Volný chod při horizontálním směru nájezdu | 7 mm |
Příslušenství
RIEGEL 0 NP/TP OHNE RASTUNG
- Šroub pro bezpečnostní spínače NP... a TP...A
- Ocelová petlice
- Pro dveře se závěsy nalevo nebo napravo
- Vhodné pro mezeru mezi dveřmi cca 6 mm.
RIEGEL 1 NP/TP 1X RASTUNG ZU
- Šroub pro bezpečnostní spínače NP...AS,TP...A a GP
- Ocelová petlice
- Pro dveře se závěsy nalevo nebo napravo
- Vhodné pro mezeru mezi dveřmi a rámem cca 15 mm
AE-B-A1-02,0-096230
- Lze použít buď jako únikový odjišťovací prvek, nebo jako nouzový odjišťovací prvek
- Bez samočinného návratu do výchozí polohy
- Délka pláště 2 m (délka lanka 6 m)
AE-B-A1-03,0-098313
- Lze použít buď jako únikový odjišťovací prvek, nebo jako nouzový odjišťovací prvek
- Bez samočinného návratu do výchozí polohy
- Délka pláště 3 m (délka lanka 6 m)
AE-B-A1-04,0-098314
- Lze použít buď jako únikový odjišťovací prvek, nebo jako nouzový odjišťovací prvek
- Bez samočinného návratu do výchozí polohy
- Délka pláště 4 m (délka lanka 6 m)
AE-K-A1-DULK1-84177
- Zámek s unikátním zamykáním
- Klíč lze vytáhnout v poloze „odjištěno“, „zajištěno“
AE-K-A1-IULK1-86236
- Univerzální zámek
- Klíč lze vytáhnout v poloze „odjištěno“, „zajištěno“
AE-K-A1-IUK2-109212
- Univerzální zámek
- Klíč lze vytáhnout jen v poloze „odjištěno“
AE-K-A1-ILK1-121917
- Univerzální zámek
- Klíč lze vytáhnout v poloze „zajištěno“
Ke stažení
Celé balení
Stáhněte si všechny důležité dokumenty jedním kliknutím.
Obsahuje:
- Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
- Příp. datové listy jako dodatek k návodu k použití
- Prohlášení o shodě
Jednotlivé dokumenty
Mode d’emploi Interrupteur de sécurité TP…
Manual de instrucciones Interruptor de seguridad TP…
Betriebsanleitung Sicherheitsschalter TP…
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Ostatní dokumenty
Objednací údaje
Obj. č. | 105388 |
Název výrobku | TP3-4121A024BHA12EXT1A |
Hmotnost brutto | 0,552kg |
Číslo celního tarifu | 85371098 |
ECLASS | 27-27-26-03 Safety switch with guard control |
