MGB2-L1H-BR-U-S0-DB-L-161775 (Obj. č. 161775)

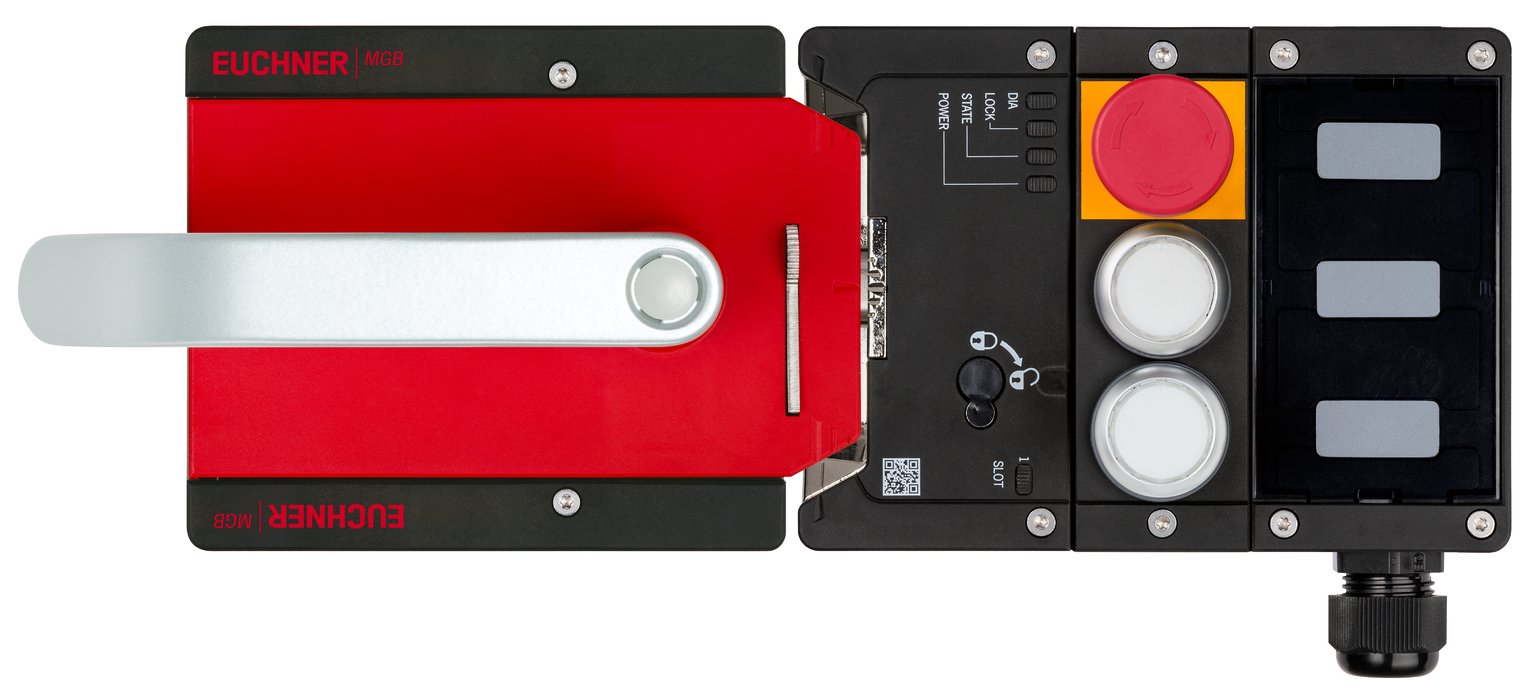

Kompletní sada MGB2-L1...-BR (2× tlačítko, nouzové zastavení, princip klidového proudu, dveře se závěsy nalevo)

  • Jištění s monitorováním stavu jištění
  • Nouzové zastavení podle normy ISO 13850
  • 2× prosvětlené tlačítko
  • 3× nalepovací štítek
  • Kabelový vstup M20 × 1,5 (kabelovou vývodku objednávejte zvlášť)
  • Konektor pro signalizační světlo / potvrzovací tlačítko
  • Nastavitelný dveřní doraz, nastavení z výroby: vlevo
  • Unicode
MGB2-L1H-BR-U-S0-DB-L-161775 (Obj. č. 161775)

Popis

Způsob jištění ochranného krytu

MGB2-L1...

Jištění ochranného krytu silou pružiny. Odjištění připojením napětí k jisticímu elektromagnetu. (princip klidového proudu)

Flexibilní přizpůsobení prostřednictvím konfigurace

  • Vyhodnocovací modul lze konfigurovat pomocí přepínačů DIP. V závislosti na nastavení se vyhodnocovací modul chová jako přístroj MGB2-BP nebo MGB2-BR.
  • U přístrojů s jištěním ochranného krytu je rovněž možné zapnout nebo vypnout monitorování jeho stavu. Při zapnutém monitorování stavu jištění se bezpečnostní výstupy zapínají, když je bezpečně jištěn ochranný kryt. Při vypnutém monitorování stavu jištění se bezpečnostní výstupy zapínají, když je ochranný kryt zavřený a jazýček závory je zasunutý do modulu MGB2.
  • Při zapnutém monitorování stavu jištění je možné aktivovat monitorování stavu odjištění. To signalizuje, zda byl použit pomocný, resp. únikový odjišťovací prvek.
  • Příslušná funkce umožňuje resetování na tovární nastavení.

Sada barevných clonek

Barvu tlačítek můžete sami zvolit pomocí přiložené sady barevných clonek 120344 (5 barev).

Nalepovací štítky

Vhodné popisy můžete sami vytvořit pomocí přiložených nalepovacích štítků. (3 ks bez popisu)

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Schválení

TUEV Süd München_Z10 040393 0029 Rev. 02FCC_2AJ58-03_

Vyhodnocovací moduly s jištěním ochranného krytu MGB2-L1-BR-U-XB2S0-DB-L-161770 (Obj. č. 161770)

Vyhodnocovací moduly s jištěním ochranného krytu MGB2-L1-BR-U-XB2S0-DB-L-161770 (Obj. č. 161770)

Mechanické hodnoty a prostředí

Montážní poloha Dveřní závěs DIN levý

Moduly vnější kliky MGB2-H-BA1A3-L-156394 (Obj. č. 156394)

Moduly vnější kliky MGB2-H-BA1A3-L-156394 (Obj. č. 156394)

Mechanické hodnoty a prostředí

Montážní poloha Dveřní závěs DIN levý
Třída ochrany IP65
Okolní teplota -30 ... +55 °C
Materiál
Pouzdro Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný, nerezová ocel

Různé

Další funkce S automatickým zajišťovacím mechanismem

Submoduly MSM-1-K-CA-CPP-B2-137732

Submoduly MSM-1-K-CA-CPP-B2-137732

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyVkládací štítekVkládací štítekSpínací jednotkaProvedeníPočetOznačení1LED
12× nuceně rozpínaný kontakt + 1× spínací kontaktNouzové zastavení se signalizačním kontaktem
21× spínací kontaktProsvětlené tlačítko
31× spínací kontaktProsvětlené tlačítko

Hodnoty elektrického připojení

Odběr proudu max. 24 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA
Napájení LED 24 V DC
Nouzové zastavení
Spínaný výkon max. 0.25 W
Spínací napětí 5 ... 24 V
Spínací proud 1 ... 100 mA

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (IP 65: Jen v sešroubovaném stavu se stanovenými základními moduly.)
Okolní teplota
B s U = 24 V DC -25 ... +55 °C
Materiál Plast zesílený skelnými vlákny

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Nouzové zastavení0.13x10620 y


Různé

Další funkce Vč. sady clonek, id. č. 120344

Moduly MGB2-L1-BR-U-X0000-BJ-158166

Moduly MGB2-L1-BR-U-X0000-BJ-158166
h3>Hodnoty elektrického připojení
Průřez přípojky
(pevný/pružný) s dutinkou podle DIN 46 228/1 0.25 ... 1.5 mm²
(pevný/pružný) s dutinkou s límcem podle DIN 46 228/1 0.25 ... 0.75 mm²
(pevný/pružný) 0.25 ... 1.5 mm² ((AWG 23 ... AWG 16))
Návrhové izolační napětí Ui 75 V
Návrhová odolnost proti rázovému napětí Uimp 1.5 kV
Doba diskrepance
Mezi FO1A a FO1B max. 10 ms
Kategorie použití
DC-13 24 V, 150 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou.)
Doba rizika podle normy EN 60947-5-3 max. 50 ms
Riziková doba podle EN 60947-5-3, prodloužení pro každou další jednotku max. 10 ms
Třída ochrany III
Kódovaný transpondér Unicode
Stupeň znečištění (externí, podle EN 60947-1) 3
Signalizační výstupy OD, OT/C, OL, OI
Druh výstupu Polovodičové výstupy, PNP, odolné proti zkratu
Výstupní napětí UB-2 ... UB V DC (Hodnota při spínaném proudu 50 mA bez přihlédnutí k délce kabelu)
Výstupní proud max. 50 mA
Bezpečnostní výstupy FO1A, FO1B
Druh výstupu Polovodičové výstupy, PNP, odolné proti zkratu
Výstupní napětí
UFO1A / UFO1B LOW 0 ... 1 V DC
UFO1A / UFO1B HIGH UB-3,5 ... UB V DC (Hodnota při spínaném proudu 150 mA bez přihlédnutí k délce kabelu)
Výstupní proud
Na každém bezpečnostním výstupu FO1A/FO1B 1 ... 150 mA
Doba do zapnutí max. 80 ms
Doba trvání zkušebního impulzu max. 0.3 ms
Interval testovacích impulzů min. 100 ms
Napájení UB
Napájecí napětí DC
UB 24 V DC -15% ... +20% ((Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV))
Odběr proudu
IUB max. 80 mA (Při 20,4 V včetně bezpečnostních vstupů FI1A a FI1B, výstupy bez zatížení)
Napájení IMP, IMM
Napájecí napětí elektromagnetu DC
UIMP 24 V DC -15% ... +20% ((Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV))
Odběr proudu
IIMP max. 375 mA
Doba trvání zkušebního impulzu max. 5 ms
Interval testovacích impulzů min. 100 ms

Mechanické hodnoty a prostředí

Typ připojení Další možnost připojení je k dispozici na X5/X6
Prodleva do dosažení pohotovostního stavu 5 s
Frekvence spínání 0.25 Hz
Mechanická životnost
Při používání ve funkci dveřního závěsu a nárazové energii 1 J 0.1 x 10⁶
1 x 10⁶
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (Jen v zavřeném stavu při správné montáži připojovacích kabelů, submodulů a připojovacích submodulů.)
Okolní teplota
B s U = 24 V DC -25 ... +55 °C
Materiál
Pouzdro Plast zesílený skelnými vlákny; zinkový tlakový odlitek, niklovaný
Držící síla FZh 2000 N
Princip jištění Princip klidového proudu

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Ovládání jištění ochranného krytuPL e32.95x10-9420 y
Monitorování polohy ochranného krytuPL e32.95x10-9420 y
Monitorování jištění ochranného krytuPL e32.95x10-9420 y


Submoduly MSM-C-K-BA-SBS-S0-160847

Submoduly MSM-C-K-BA-SBS-S0-160847

Mechanické hodnoty a prostředí

Typ připojení Kabelové vstupy M20 × 1,5
Montážní poloha Libovolná
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (IP 65: Jen v sešroubovaném stavu se stanovenými základními moduly.)
Okolní teplota -25 ... +55 °C
Materiál Plast zesílený skelnými vlákny

Různé

Vkládací štítek
PočetPopisPoznámka
3Bez popisu
Další funkce
Vč. držáku etiket, id. č. 156733
Vč. sady pružinových svorkovnic, id. č. 136572

Příslušenství pro připojení AC-MC-00-0-B-156718

Příslušenství pro připojení AC-MC-00-0-B-156718

Hodnoty elektrického připojení

Stupeň znečištění podle EN 60664-1 3

Mechanické hodnoty a prostředí

Okolní teplota -30 ... +55 °C
Materiál Plast zesílený skelnými vlákny
Přípojka 1
Typ připojení 2× šroub M4
Třída ochrany IP65 (Jen v sešroubovaném stavu se stanovenými základními moduly.)

Různé

Barva Černá
Další funkce
Vč. upevňovacích šroubů
Vč. těsnění

Komponenty

MGB2-L1-BR-U-XB2S0-DB-L-161770
161770
MGB2-L1-BR-U-XB2S0-DB-L-161770
Vyhodnocovací modul s jištěním ochranného krytu MGB2-L1-BR... (2× tlačítko, nouzové zastavení, princip klidového proudu, dveře se závěsy nalevo)
  • Jištění s monitorováním stavu jištění
  • Nouzové zastavení podle normy ISO 13850
  • 2× prosvětlené tlačítko
  • 3× nalepovací štítek
  • Kabelový vstup M20 × 1,5 (kabelovou vývodku objednávejte zvlášť)
  • Konektor pro signalizační světlo / potvrzovací tlačítko
  • Nastavitelný dveřní doraz, nastavení z výroby: vlevo
  • Unicode
MGB2-H-BA1A3-L-156394
156394
MGB2-H-BA1A3-L-156394
Modul vnější kliky MGB2-H... (dveřní klika, s automatickým zajišťovacím mechanismem, dveře se závěsy nalevo)
  • Inteligentní jazýček závory
  • Výklopný zajišťovací mechanismus
  • Druhý, samočinně vysouvaný zajišťovací mechanismus
  • Dveřní klika
  • Nastavitelný dveřní doraz, nastavení z výroby: vlevo

Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 21,9 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 161775
Název výrobku MGB2-L1H-BR-U-S0-DB-L-161775
Hmotnost brutto 2,605kg
Číslo celního tarifu 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
