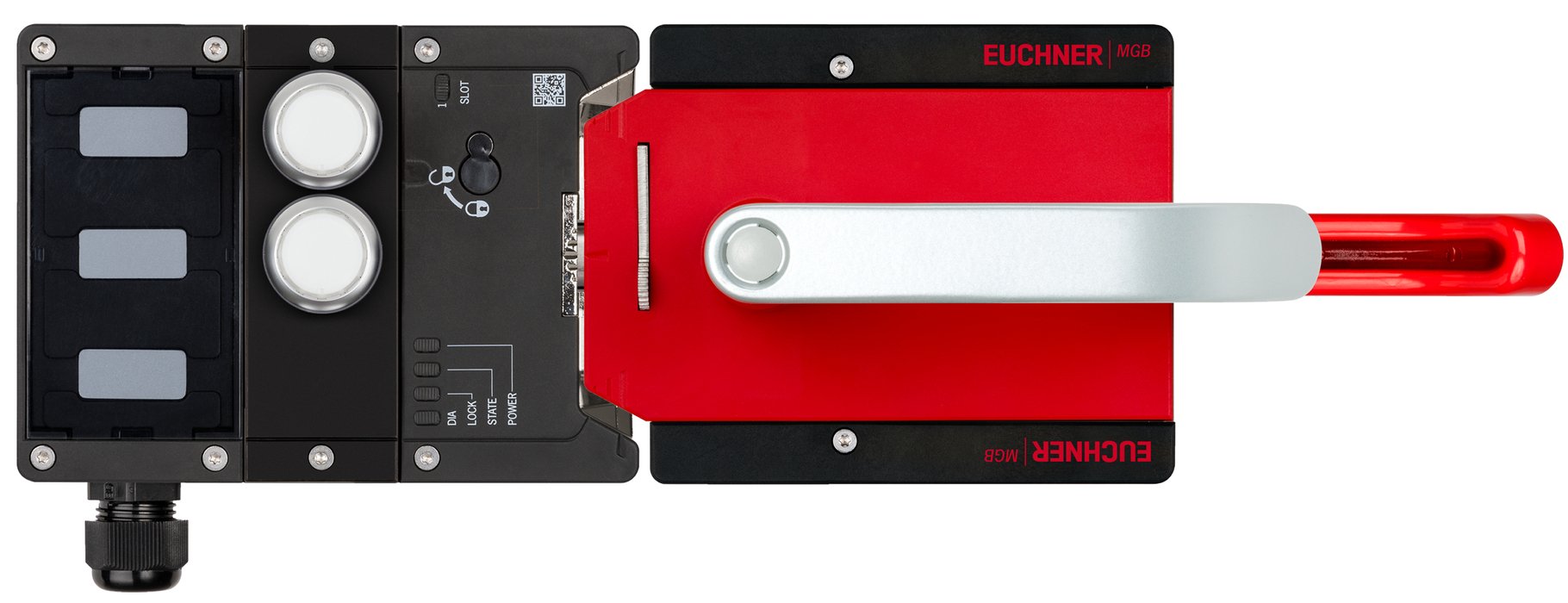

Kompletní sada MGB2-L1HE...-BR (2× tlačítko, únikový odjišťovací prvek, princip klidového proudu, dveře se závěsy napravo)
- Jištění s monitorováním stavu jištění
- 2× prosvětlené tlačítko
- 3× nalepovací štítek
- Kabelový vstup M20 × 1,5 (kabelovou vývodku objednávejte zvlášť)
- Nastavitelný dveřní doraz, nastavení z výroby: vpravo
- Unicode
- Vč. únikového odjišťovacího prvku a vnitřní dveřní kliky
Popis
Způsob jištění ochranného krytu
MGB2-L1... | Jištění ochranného krytu silou pružiny. Odjištění připojením napětí k jisticímu elektromagnetu. (princip klidového proudu) |
Flexibilní přizpůsobení prostřednictvím konfigurace
- Vyhodnocovací modul lze konfigurovat pomocí přepínačů DIP. V závislosti na nastavení se vyhodnocovací modul chová jako přístroj MGB2-BP nebo MGB2-BR.
- U přístrojů s jištěním ochranného krytu je rovněž možné zapnout nebo vypnout monitorování jeho stavu. Při zapnutém monitorování stavu jištění se bezpečnostní výstupy zapínají, když je bezpečně jištěn ochranný kryt. Při vypnutém monitorování stavu jištění se bezpečnostní výstupy zapínají, když je ochranný kryt zavřený a jazýček závory je zasunutý do modulu MGB2.
- Při zapnutém monitorování stavu jištění je možné aktivovat monitorování stavu odjištění. To signalizuje, zda byl použit pomocný, resp. únikový odjišťovací prvek.
- Příslušná funkce umožňuje resetování na tovární nastavení.
Sada barevných clonek
Barvu tlačítek můžete sami zvolit pomocí přiložené sady barevných clonek 120344 (5 barev).
Nalepovací štítky
Vhodné popisy můžete sami vytvořit pomocí přiložených nalepovacích štítků. (3 ks bez popisu)
Únikový odjišťovací prvek
V případě nebezpečí slouží k odjištění ochranného krytu bez použití pomůcek. Dveřní klika umožňuje únik z nebezpečného prostoru.
Rozměrové výkresy
Rozměrové výkresy
Technické údaje
Schválení
Únikový odjišťovací prvek MGB-E-A-100465 (Obj. č. 100465)
Mechanické hodnoty a prostředí
| Montážní poloha | Libovolná |
| Mechanická životnost | 1 x 10⁶ |
| Okolní teplota | -30 ... +55 °C |
| Materiál | |
| Pouzdro | Zinkový tlakový odlitek / nerezová ocel s práškovým nástřikem |
Různé
| Číslo verze výrobku | V2.0.0 |
Moduly vnější kliky MGB2-H-BA1A1-R-137617 (Obj. č. 137617)
Mechanické hodnoty a prostředí
| Montážní poloha | Dveřní závěs DIN pravý |
| Třída ochrany | IP65 |
| Okolní teplota | -30 ... +55 °C |
| Materiál | |
| Pouzdro | Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný, nerezová ocel |
Vyhodnocovací moduly s jištěním ochranného krytu MGB2-L1-BR-U-XB7S0-DY-R-164394 (Obj. č. 164394)
Mechanické hodnoty a prostředí
| Montážní poloha | Dveřní závěs DIN pravý |
Moduly MGB2-L1-BR-U-X0000-BX-136774
Hodnoty elektrického připojení
| Průřez přípojky | |
| (pevný/pružný) | 0.25 ... 1.5 mm² ((AWG 23 ... AWG 16)) |
| (pevný/pružný) s dutinkou s límcem podle DIN 46 228/1 | 0.25 ... 0.75 mm² |
| (pevný/pružný) s dutinkou podle DIN 46 228/1 | 0.25 ... 1.5 mm² |
| Návrhové izolační napětí Ui | 75 V |
| Návrhová odolnost proti rázovému napětí Uimp | 1.5 kV |
| Doba diskrepance | |
| Mezi FO1A a FO1B | max. 10 ms |
| Kategorie použití | |
| DC-13 | 24 V, 150 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou.) |
| Doba rizika podle normy EN 60947-5-3 | max. 50 ms |
| Riziková doba podle EN 60947-5-3, prodloužení pro každou další jednotku | max. 10 ms |
| Třída ochrany | III |
| Kódovaný transpondér | Unicode |
| Stupeň znečištění (externí, podle EN 60947-1) | 3 |
| Signalizační výstupy OD, OT/C, OL, OI | |
| Druh výstupu | Polovodičové výstupy, PNP, odolné proti zkratu |
| Výstupní napětí | UB-2 ... UB V DC (Hodnota při spínaném proudu 50 mA bez přihlédnutí k délce kabelu) |
| Výstupní proud | max. 50 mA |
| Bezpečnostní výstupy FO1A, FO1B | |
| Druh výstupu | Polovodičové výstupy, PNP, odolné proti zkratu |
| Výstupní napětí | |
| UFO1A / UFO1B LOW | 0 ... 1 V DC |
| UFO1A / UFO1B HIGH | UB-3,5 ... UB V DC (Hodnota při spínaném proudu 150 mA bez přihlédnutí k délce kabelu) |
| Výstupní proud | |
| Na každém bezpečnostním výstupu FO1A/FO1B | 1 ... 150 mA |
| Doba do zapnutí | max. 80 ms |
| Doba trvání zkušebního impulzu | max. 0.3 ms |
| Interval testovacích impulzů | min. 100 ms |
| Napájení UB | |
| Napájecí napětí DC | |
| UB | 24 V DC -15% ... +20% ((Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV)) |
| Odběr proudu | |
| IUB | max. 80 mA (Při 20,4 V včetně bezpečnostních vstupů FI1A a FI1B, výstupy bez zatížení) |
| Napájení IMP, IMM | |
| Napájecí napětí elektromagnetu DC | |
| UIMP | 24 V DC -15% ... +20% ((Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV)) |
| Odběr proudu | |
| IIMP | max. 375 mA |
| Doba trvání zkušebního impulzu | max. 5 ms |
| Interval testovacích impulzů | min. 100 ms |
Mechanické hodnoty a prostředí
| Prodleva do dosažení pohotovostního stavu | 5 s |
| Frekvence spínání | 0.25 Hz |
| Mechanická životnost | |
| 1 x 10⁶ | |
| Při používání ve funkci dveřního závěsu a nárazové energii 1 J | 0.1 x 10⁶ |
| Odolnost proti nárazům a vibracím | Podle normy EN IEC 60947-5-3 |
| Třída ochrany | IP65 (V uzavřeném stavu, když jsou správně nainstalovány propojovací kabely a submoduly.) |
| Okolní teplota | |
| B s U = 24 V DC | -25 ... +55 °C |
| Materiál | |
| Pouzdro | Plast zesílený skelnými vlákny; zinkový tlakový odlitek, niklovaný |
| Držící síla FZh | 2000 N |
| Princip jištění | Princip klidového proudu |
Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061
| PL | Maximální SIL | PFHD | Kategorie | Doba provozu | |
|---|---|---|---|---|---|
| Ovládání jištění ochranného krytu | PL e | 3 | 2.95x10-9 | 4 | 20 y |
| Monitorování polohy ochranného krytu | PL e | 3 | 2.95x10-9 | 4 | 20 y |
| Monitorování jištění ochranného krytu | PL e | 3 | 2.95x10-9 | 4 | 20 y |
Submoduly MSM-1-P-CA-PP0-B7-137742
Ovládací a zobrazovací prvky
| Poloha | Barva | Doplňky | Vkládací štítek | Spínací jednotka | Vkládací štítek | Provedení | Počet | Označení1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 1× spínací kontakt | Prosvětlené tlačítko | |||||||
| 2 | 1× spínací kontakt | Prosvětlené tlačítko |
Hodnoty elektrického připojení
| Odběr proudu | max. 20 mA |
| Ovládací a indikační prvky | |
| Spínaný výkon | max. 0.25 W |
| Spínací napětí | 24 V |
| Spínací proud | 5 ... 10 mA |
| Napájení LED | 24 V DC |
Mechanické hodnoty a prostředí
| Montážní poloha | Libovolná |
| Odolnost proti nárazům a vibracím | Podle normy EN IEC 60947-5-3 |
| Třída ochrany | IP65 (IP20) (Po instalaci) |
| Okolní teplota | |
| B s U = 24 V DC | -25 ... +55 °C |
| Materiál | Plast zesílený skelnými vlákny |
Různé
| ID softwaru (SW-ID) | 137742 |
| Další funkce | Vč. sady clonek, id. č. 120344 |
Submoduly MSM-C-K-BA-SBS-S0-160847
Mechanické hodnoty a prostředí
| Typ připojení | Kabelové vstupy M20 × 1,5 |
| Montážní poloha | Libovolná |
| Odolnost proti nárazům a vibracím | Podle normy EN IEC 60947-5-3 |
| Třída ochrany | IP65 (IP20) (Po instalaci) |
| Okolní teplota | -25 ... +55 °C |
| Materiál | Plast zesílený skelnými vlákny |
Různé
| Vkládací štítek | |||||||
| |||||||
| Další funkce | |||||||
| Vč. sady pružinových svorkovnic, id. č. 136572 | |||||||
| Vč. držáku etiket, id. č. 156733 | |||||||
Příslušenství pro připojení AC-MC-00-0-B-156718
Hodnoty elektrického připojení
| Stupeň znečištění podle EN 60664-1 | 3 |
Mechanické hodnoty a prostředí
| Okolní teplota | -30 ... +55 °C |
| Materiál | Plast zesílený skelnými vlákny |
| Přípojka 1 | |
| Typ připojení | 2× šroub M4 |
| Třída ochrany | IP65 (Jen v sešroubovaném stavu se stanovenými základními moduly.) |
Různé
| Barva | Černá |
| Další funkce | |
| Vč. upevňovacích šroubů | |
| Vč. těsnění |
Komponenty
100465
MGB-E-A-100465
Únikový odjišťovací prvek MGB-E-A...
MGB-E-A-100465
Únikový odjišťovací prvek MGB-E-A...
- Únikový odjišťovací prvek aktivovaný z nebezpečného prostoru
- Dveřní klika, signální červená
- Určeno pro dveřní profily do 40 mm
- Prodloužená ovládací osa pro tlustší dveře (volitelný doplněk)
137617
MGB2-H-BA1A1-R-137617
Modul vnější kliky MGB2-H... (dveřní klika, dveře se závěsy napravo)
MGB2-H-BA1A1-R-137617
Modul vnější kliky MGB2-H... (dveřní klika, dveře se závěsy napravo)
- Inteligentní jazýček závory
- Výklopný zajišťovací mechanismus
- Dveřní klika
- Nastavitelný dveřní doraz, nastavení z výroby: vpravo
164394
MGB2-L1-BR-U-XB7S0-DY-R-164394
Vyhodnocovací modul s jištěním ochranného krytu MGB2-L1-BR... (2 tlačítka, princip klidového proudu, dveře se závěsy napravo)
MGB2-L1-BR-U-XB7S0-DY-R-164394
Vyhodnocovací modul s jištěním ochranného krytu MGB2-L1-BR... (2 tlačítka, princip klidového proudu, dveře se závěsy napravo)
- Jištění s monitorováním stavu jištění
- 2× prosvětlené tlačítko
- 3× nalepovací štítek
- Kabelový vstup M20 × 1,5 (kabelovou vývodku objednávejte zvlášť)
- Nastavitelný dveřní doraz, nastavení z výroby: vpravo
- Unicode
Příslušenství
Montážní příslušenství
Ostatní
Rozšíření funkcí
Zámek pro pomocný odjišťovací prvek pro bezpečnostní spínače CTP/CTA/TP/STP
084177
AE-K-A1-DULK1-84177
AE-K-A1-DULK1-84177
- Zámek s unikátním zamykáním
- Klíč lze vytáhnout v poloze „odjištěno“, „zajištěno“
086236
AE-K-A1-IULK1-86236
AE-K-A1-IULK1-86236
- Univerzální zámek
- Klíč lze vytáhnout v poloze „odjištěno“, „zajištěno“
109212
AE-K-A1-IUK2-109212
AE-K-A1-IUK2-109212
- Univerzální zámek
- Klíč lze vytáhnout jen v poloze „odjištěno“
121917
AE-K-A1-ILK1-121917
AE-K-A1-ILK1-121917
- Univerzální zámek
- Klíč lze vytáhnout v poloze „zajištěno“
Ke stažení
Celé balení
Stáhněte si všechny důležité dokumenty jedním kliknutím.
Obsahuje:
- Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
- Příp. datové listy jako dodatek k návodu k použití
- Prohlášení o shodě
Jednotlivé dokumenty
Datové listy
Datový list
Č. dok.
Verze
Jazyk
Velikost
Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
데이터 시트
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
데이터 시트
Č. dok.
Verze
02
Jazyk
Velikost
0,2 MB
Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
데이터 시트
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
데이터 시트
Č. dok.
Verze
07
Jazyk
Velikost
0,2 MB
Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
데이터 시트
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
데이터 시트
Č. dok.
Verze
02
Jazyk
Velikost
0,2 MB
Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
데이터 시트
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データ シート
데이터 시트
Č. dok.
Verze
01
Jazyk
Velikost
0,1 MB
Pokyny
Návod k použití Bezpečnostní systémy MGB2-L1…-BR.-… / MGB2-L2…-BR.-… a MGB2-L1…-BP.-… / MGB2-L2…-BP.-…
Č. dok.
Verze
Jazyk
Velikost
Návod k použití Bezpečnostní systémy MGB2-L1…-BR.-… / MGB2-L2…-BR.-… a MGB2-L1…-BP.-… / MGB2-L2…-BP.-…
Č. dok.
2500233
Verze
02/23
Jazyk
Velikost
7,8 MB
Operating Instructions Safety Systems MGB2-L1…-BR.-… / MGB2-L2…-BR.-… and MGB2-L1…-BP.-… / MGB2-L2…-BP.-…
Č. dok.
2500233
Verze
02/23
Jazyk
Velikost
7,5 MB
Mode d’emploi Systèmes de sécurité MGB2-L1…-BR.-… / MGB2-L2…-BR.-… et MGB2-L1…-BP.-… / MGB2-L2…-BP.-…
Č. dok.
2500233
Verze
02/23
Jazyk
Velikost
7,5 MB
Betriebsanleitung Sicherheitssysteme MGB2-L1…-BR.-… / MGB2-L2…-BR.-… und MGB2-L1…-BP.-… / MGB2-L2…-BP.-…
Č. dok.
2500233
Verze
02/23
Jazyk
Velikost
7,5 MB
Prohlášení o shodě
EU-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
EU-Konformitätserklärung
Č. dok.
EDC2500504
Verze
Jazyk
Velikost
0,2 MB
Ostatní dokumenty
Schválení a certifikáty
FCC
Č. dok.
Verze
Jazyk
Velikost
FCC
Č. dok.
Verze
Jazyk
Velikost
0,2 MB
Objednací údaje
| Obj. č. | 164393 |
| Název výrobku | MGB2-L1HE-BR-U-S0-DY-R-164393 |
| Hmotnost brutto | 3,295kg |
| Číslo celního tarifu | 85371098 |
| ECLASS | 27-27-24-05 Safety-related transponder switch with guardlocking |
