Betätiger für Sicherheitsschalter NZ.VZ, NZ.VZ.VS und TZ
- Zwei Niro-Sicherheitsschrauben je Betätiger
![BETAETIGER-Z-GN (Best. Nr. 072251)](https://assets2.euchner.de/files/43/01/ast_664301_xl.png)
Beschreibung
Betätiger gerade
Der gerade Betätiger wird bei Schiebetüren oder bei Drehtüren mit Türradien größer als 1000 mm eingesetzt. Sicherheitsschrauben verhindern das Abschrauben von Betätigern. Die beiliegenden Sicherheitschrauben können mit normalem Werkzeug eingedreht werden, lassen sich aber nicht wieder öffnen.
Betätiger mit Nachlauf
16 mm | für Türen mit großem Spiel |
![Maßzeichnung](https://assets2.euchner.de/files/52/31/ast_635231_m.png)

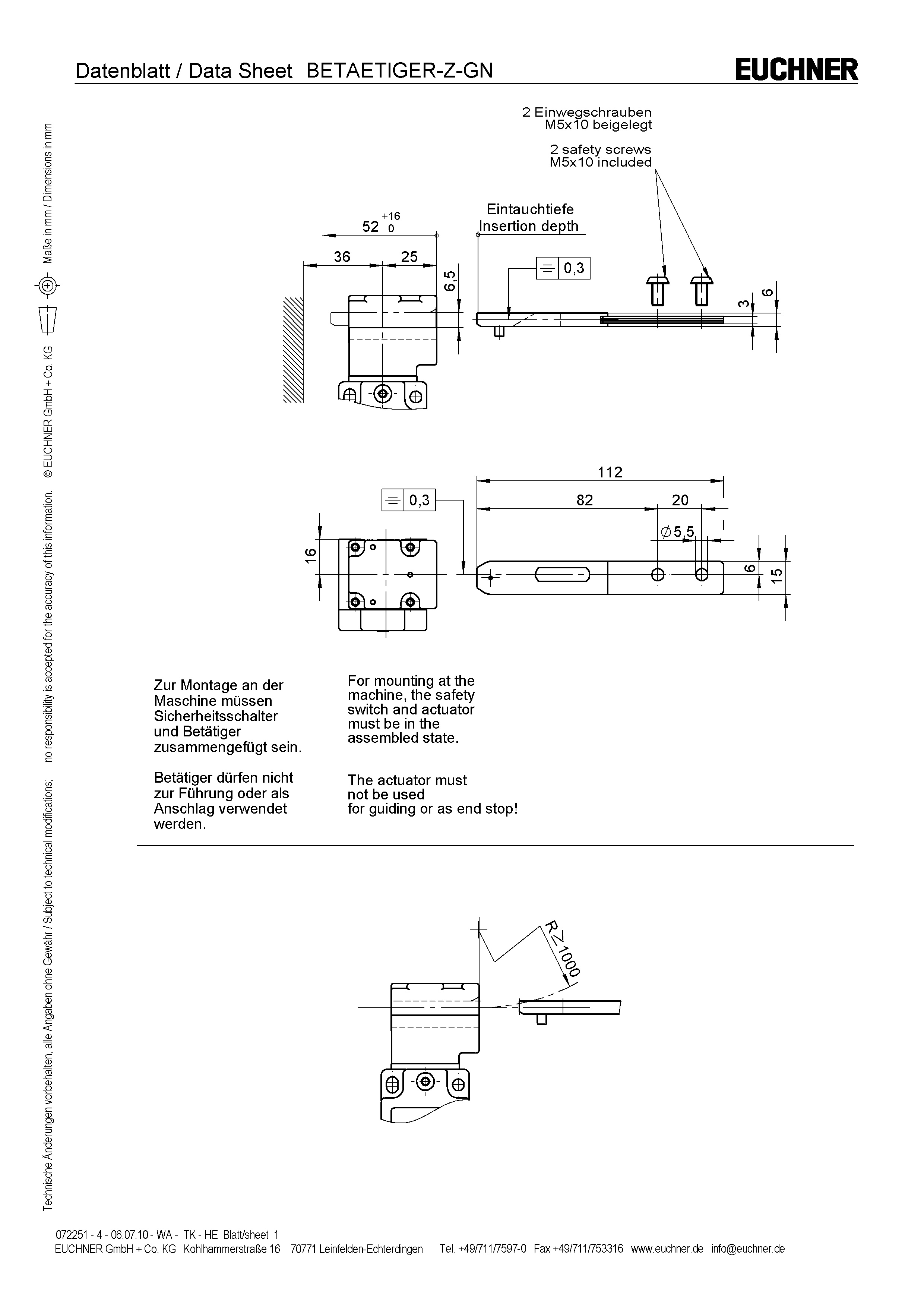

Maßzeichnungen
![Maßzeichnungen](https://assets2.euchner.de/files/52/31/ast_635231.png)
Technische Daten
Zulassungen
![DGUV_NZVZ_ET 23004_ET 23005](https://assets2.euchner.de/files/08/40/ast_630840_m.png)
Mechanische Werte und Umgebung
Nachlauf | max. 16 mm |
Türradius | min. 1000 mm |
Werkstoff | |
Ummantelung | Kunststoff |
Betätiger | Stahl, verzinkt |
Schraube | Stahl, rostfrei |
Verschiedenes
Verwendbarkeit Einführtrichter | nein |
Zubehör
Downloads
Zulassungen und Bescheinigungen
DGUV
Dok.-Nr.
Version
Sprache
Größe
![Dok.-Nr.](https://assets2.euchner.de/files/16/08/ast_2551608_thumb.jpg)
DGUV
Dok.-Nr.
Version
Sprache
Größe
3,3 MB
CAD-Daten
Bestelldaten
Bestellnummer | 072251 |
Artikelbezeichnung | BETAETIGER-Z-GN |
Bruttogewicht | 0,039kg |
Zolltarifnummer | 85389099990 |
ECLASS | 27-27-26-06 Betätiger für sicherheitsgerichteten Positionsschalter |
