Handbediengerät HBAS, NOT-HALT-Einrichtung, Zustimmtaster, Drucktaster, Folientastatur, programmierbarer Impulsgeber, LCD-Display
- Programmierbarer Impulsgeber
- Überlistungssichere NOT-HALT-Einrichtung nach EN ISO 13850, zweikanalig
- Folientastatur mit 20 Tasten und 2 LEDs
- LCD-Display mit LED-Hintergrundbeleuchtung, umschaltbar 4-zeilig/8- spaltig oder 8-zeilig/16-spaltig
- RS422-Schnittstelle, 3964R-Protokoll
- 1 Zustimmtaster 3-stufig, 2 Schließer
- Spiralleitung auf 3,5 m dehnbar
Beschreibung
Hinweise
- ActiveX-Modul zur Anbindung an die Anwenderapplikation
(bei ActiveX-fähigen Anwenderprogrammen
unter MS Windows®)
verfügbar
Maßzeichnungen

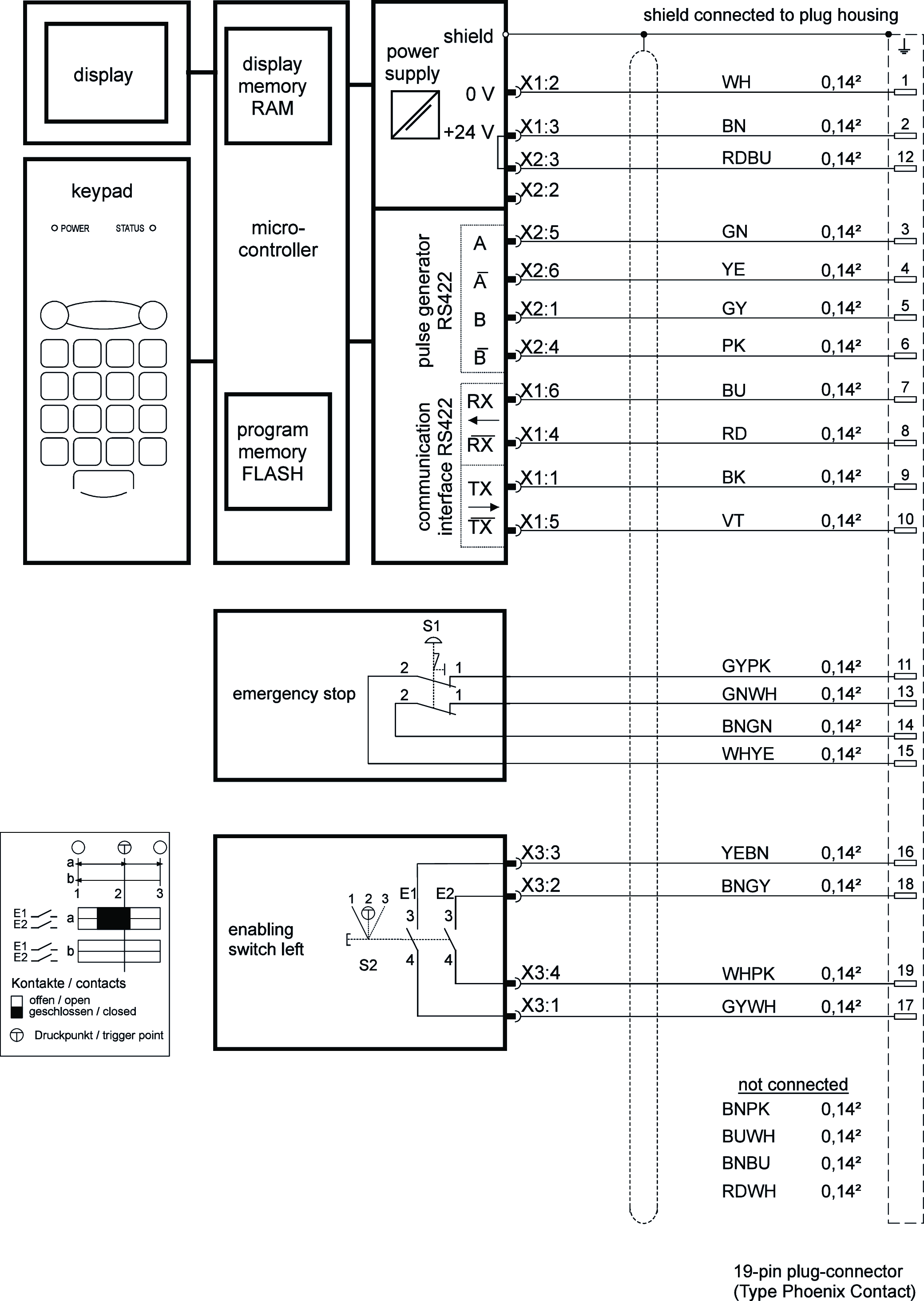

Anschlussbeispiele
Technische Daten
Zulassungen
Bedien- und Anzeigeelemente
| Position | Farbe | Extras | Ausführung | Einlegeschild | Schaltelement | Einlegeschild Anmerkung | Anzahl | Bezeichnung1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| - | - | - | Display | - | 1 | ||||
| - | - | - | Impulsgeber | - | 1 | ||||
| siehe Datenblätter | - | - | Folientasten | - | 20 | ||||
| siehe Datenblätter | - | - | Zustimmtaste, 3-stufig | je 2 Schließer | 1 | ||||
| siehe Datenblätter | rot-schwarz mit gelbem Schild | - | Nothalt | 2 Zwangsöffner | 1 | ||||
| siehe Datenblätter | - | - | LED | - | 2 |
Elektrische Anschlusswerte
| Anschlussleitung | 23x0,14mm² |
| Art des Ausgangs | |
| Impulsgeber | RS422 |
| Betriebsspannung DC | 24 V DC -20% ... +20% |
| Gebrauchskategorie | |
| DC-13 Nothalt | 30V / 3A |
| Schaltleistung (VA) | |
| Zustimmtaste | max. 0.25 VA |
| Schaltspannung | |
| Zustimmtaste | max. AC/DC 42 V |
| Schaltstrom | |
| Zustimmtaste | max. 100 mA |
| Stromaufnahme | max. 100 mA (ohne eingeschaltete LEDs) |
Mechanische Werte und Umgebung
| Anschlussart | Steckverbinder (19-polig, Metall Ausführung) |
| Leitungslänge | |
| spiralisiert | 3.5 m (ausgezogen) |
| Luftfeuchtigkeit | |
| Betauung unzulässig | max. 80 % rH |
| Schock- und Schwingfestigkeit | gemäß EN 60068-2-27/-2-6 |
| Schutzart | |
| nach NEMA | 250-12 (Im eingebauten Zustand) |
| IP65 (Im eingebauten Zustand) | |
| Umgebungstemperatur | 0 ... +50 °C |
| Werkstoff | Polycarbonat |
Verschiedenes
| Farbe | |
| Gehäuse | Grau RAL 7040 |
| Für die Zulassung nach UL gilt | Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen |
| Zusätzliches Merkmal | |
| Impulsgeber | (siehe Handbuch) |
| Update der Firmware | (siehe Handbuch) |
| Akustikgeber | (siehe Handbuch) |
Interface
| Datenprotokoll | 3964R, 8 Datenbits, gerade Parität |
| Datenrate | 9.6 ... 19.2 kbit/s (automatische Einstellung bei der Initialisierung) |
| Datenschnittstelle | RS422 |
Zubehör
Downloads
Gesamtpaket
Alle wichtigen Dokumente mit einem Klick downloaden.
Enthält:
- Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
- Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
- Die Konformitätserklärung
Einzeldokumente
Sonstige Dokumente
Zulassungen und Bescheinigungen
c UL us
Dok.-Nr.
Version
Sprache
Größe
c UL us
Dok.-Nr.
Version
Sprache
Größe
0,2 MB
CAD-Daten
Bestelldaten
| Bestellnummer | 094594 |
| Artikelbezeichnung | HBAS-094594 |
| Bruttogewicht | 1,206kg |
| Zolltarifnummer | 85371098 |
| ECLASS | 27-33-02-02 Mobiles Panel (HMI) |
