HBA-100212 (Best. Nr. 100212)

Handbediengerät HBA, NOT-HALT-Einrichtung, Zustimmtaster, Foliendrucktaster, Handrad, Stufenschalter

  • Handrad 100 Impulse, verschleißfreie magnetische Rastung
  • 1 Zustimmtaster 3-stufig, je 2 Schließer
  • Überlistungssichere NOT-HALT-Einrichtung nach EN ISO 13850, zweikanalig
  • 1 Stufenschalter mit 6 Positionen (X, Y, Z, 4, 5, 6)
  • 1 Stufenschalter mit 5 Positionen (0, 1, 10, 100, 1000)
HBA-100212 (Best. Nr. 100212)

Beschreibung

Maßzeichnung
Maßzeichnung

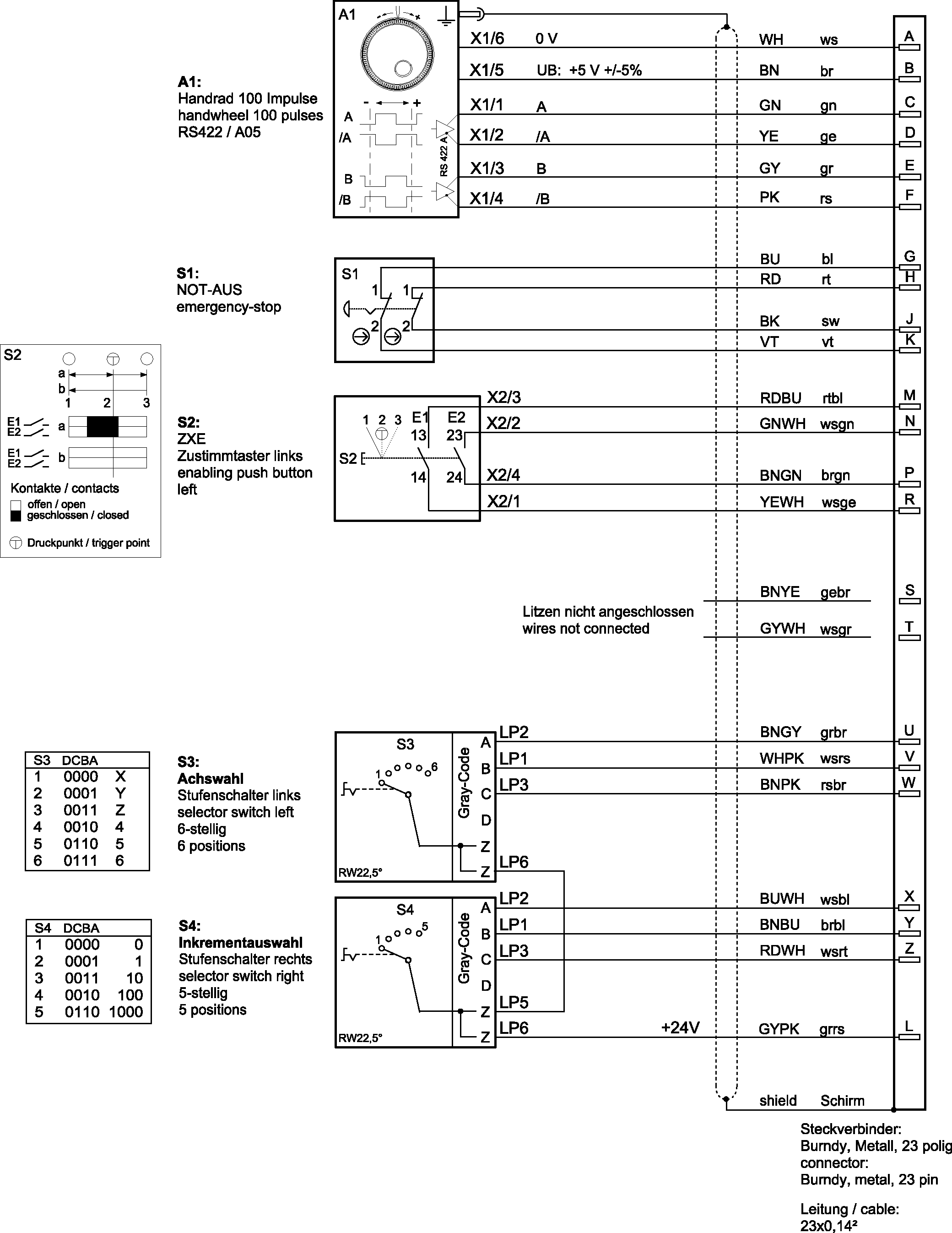

Anschlussplan
Anschlussplan
Handbediengeräte und Handräder im Überblick

Maßzeichnungen

Maßzeichnungen

Anschlussbeispiele

Anschlussbeispiele

Technische Daten

Zulassungen

EAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_1/2

Bedien- und Anzeigeelemente

PositionFarbeExtrasAusführungSchaltelementEinlegeschild AnmerkungEinlegeschildAnzahlBezeichnung1LED
siehe Datenblätterrot-gelb-Nothalt2 Zwangsöffner1
siehe Datenblätterschwarzes Kunststoffeinstellrad-Handrad-1
siehe Datenblätterschwarz-Zustimmtaster, 3-stufig2 Schließer1
siehe Datenblätterschwarzer Knopf mit Strich-Stufenschalter6-stufig, Gray codiert, Rastwinkel 22,5°1
siehe Datenblätterschwarzer Knopf mit Strich-Stufenschalter5-stufig, Gray codiert, Rastwinkel 22,5°1

Elektrische Anschlusswerte

Anschlussleitung 23x0,14mm² (geschirmt)
EMV-Schutzanforderungen
gemäß CE EN 61000-6-2, EN 61000-6-4
Anzeige- / Bedienelement
Art des Ausgangs
Handrad RS422
Betriebsspannung DC
Handrad 5 V DC -5% ... +5%
Gebrauchskategorie
DC-13 Nothalt 30V DC / 1A
Impulse pro Umdrehung
Handrad 2x100
Schaltleistung (VA)
Zustimmtaster max. 0.25 VA
Stufenschalter max. 0.2 VA
Schaltspannung
Zustimmtaster max. AC/DC 42 V
Stufenschalter max. 15 V
Schaltstrom
Zustimmtaster max. 100 mA
Stufenschalter max. 20 mA

Mechanische Werte und Umgebung

Anschlussart Steckverbinder (23-polig, Metall Ausführung)
Leitungslänge
spiralisiert 3.5 m (ausgezogen)
Luftfeuchtigkeit
(Betauung unzulässig) max. 80 % rH
Schock- und Schwingfestigkeit gemäß EN 60068-2-27/-2-6
Schutzart
nach Nema 205-12 (Im eingebauten Zustand)
IP65 (Im eingebauten Zustand)
Umgebungstemperatur 0 ... +50 °C
Werkstoff Polycarbonat
Anzeige- / Bedienelement
Raststellungen pro Umdrehung
Handrad 100 (magnetische Rastung)

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

Not-Halt
B10D 0.1 x 10⁶

Verschiedenes

Farbe
Gehäuse Grau RAL 7040
Für die Zulassung nach UL gilt Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 4,7 MB)

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 100212
Artikelbezeichnung HBA-100212
Bruttogewicht 1,188kg
Zolltarifnummer 85371098
ECLASS 27-33-02-02 Mobiles Panel (HMI)
