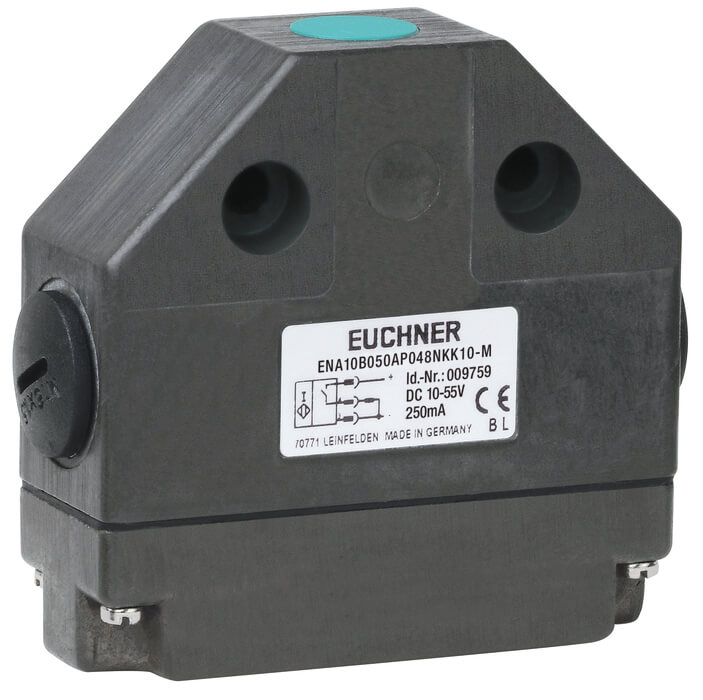

Induktive Einzelgrenztaster Bauform ENA
- Gehäusebauform nach DIN 43693
- Bemessungsschaltabstand 5 mm
- LED-Funktionsanzeige optional
![ENA10B050UP048LKK10-M (Best. Nr. 086280)](https://assets2.euchner.de/files/98/79/ast_729879_xl.png)
Beschreibung
![Maßzeichnung](https://assets2.euchner.de/files/26/04/ast_632604_m.png)
![Anschlussplan DC-Antivalent, PNP](https://assets2.euchner.de/files/51/63/ast_655163_m.png)

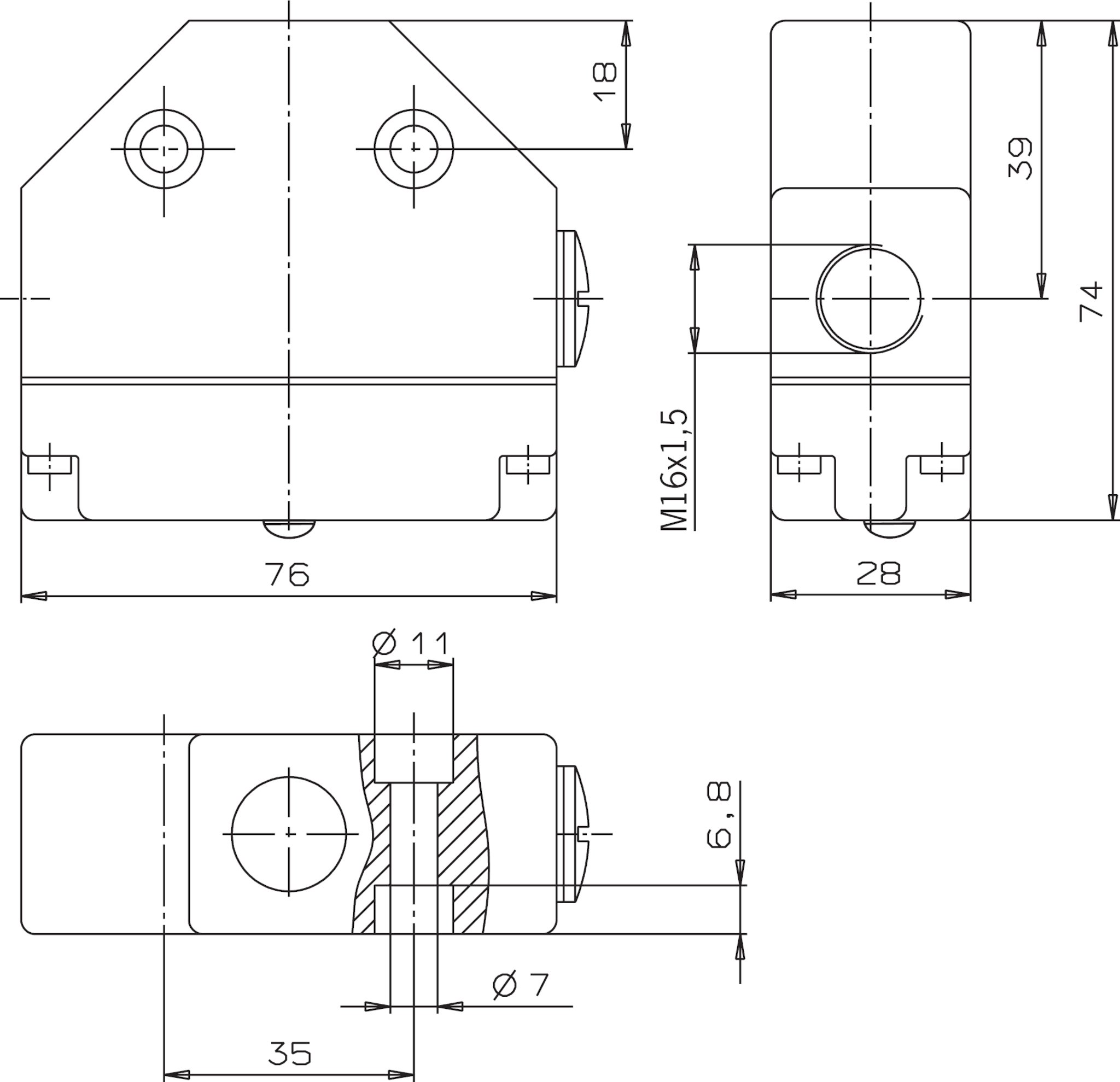

Maßzeichnungen
![Maßzeichnungen](https://assets2.euchner.de/files/26/04/ast_632604.png)

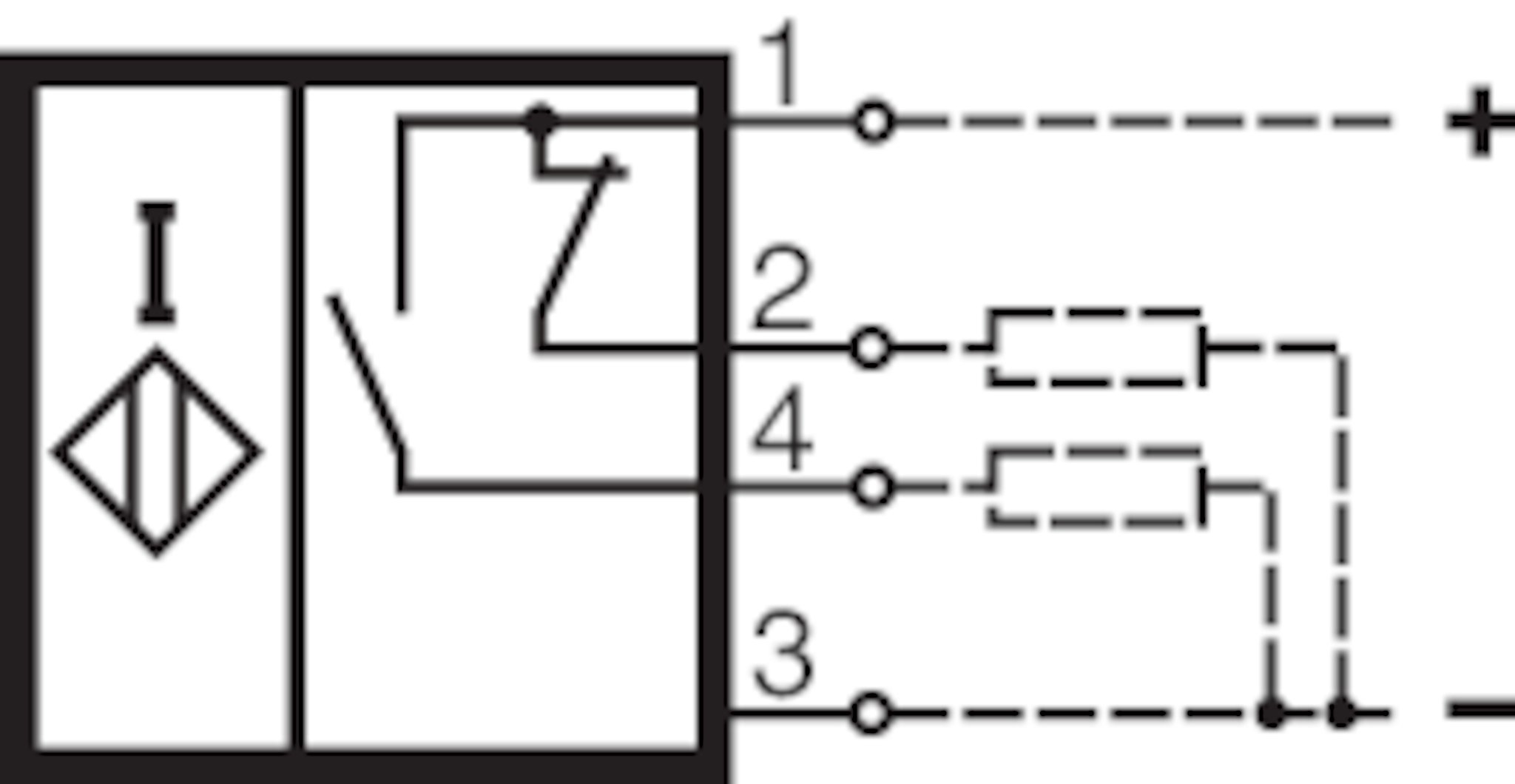

Anschlussbeispiele
![Anschlussbeispiele](https://assets2.euchner.de/files/51/63/ast_655163.png)
Technische Daten
Zulassungen
![EAC_RU C-DE.MO05.B.00971/20](https://assets2.euchner.de/files/06/97/ast_630697_m.png)
![c_UL_us_E155795_3/6](https://assets2.euchner.de/files/82/74/ast_628274_m.png)
Arbeitsbereich
Bemessungsschaltabstand Sn | 5 mm |
Gesicherter Schaltabstand Sa | 0 ... 4 mm |
Schalthysterese | max. 0.5 mm |
Wiederholgenauigkeit R | |
nach EN 60947-5-2 | max. 5 % |
Bedien- und Anzeigeelemente
LED-Anzeige | nein |
Elektrische Anschlusswerte
Anschlussquerschnitt | 0.34 ... 1.5 mm² |
Art des Ausgangs | PNP |
Bemessungsbetriebsstrom Ie | max. 250 mA |
Bemessungsisolationsspannung Ui | |
DC | 60 V |
Betriebsspannung DC | 10 ... 55 V DC |
EMV-Schutzanforderungen | IEC 60947-5-2 |
Gebrauchskategorie | |
DC-13 | DC-13 |
Kurzschluss- und Überlastschutz, getaktet | ja |
Leerlaufstrom I0 | 15 |
Reststrom Ir | max. 0.001 mA |
Spannungsfall Ud | max. 2.5 V |
Verpolschutz | ja |
Mechanische Werte und Umgebung
Anschlussart | |
2 x | M16 x 1,5 |
Bauform | Gehäuse nach DIN 43693 |
Einbaulage | beliebig |
Schaltfrequenz | max. 500 Hz |
Schaltprinzip | Antivalent |
Schutzart | IP67 |
Umgebungstemperatur | -25 ... +70 °C |
Werkstoff | |
aktive Fläche | PBT |
Gehäuse | Aluminium-Druckguss, eloxiert |
Verschiedenes
Zusätzliches Merkmal | |
Drahtbruchsicherheit | ja |
Downloads
Gesamtpaket
Alle wichtigen Dokumente mit einem Klick downloaden.
Enthält:
- Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
- Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
- Die Konformitätserklärung
Einzeldokumente
Konformitätserklärungen
EU-Konformitätserklärung
Dok.-Nr.
Version
Sprache
Größe
![Dok.-Nr. EDC2077158](https://assets2.euchner.de/files/94/55/ast_3149455_thumb.jpg)
EU-Konformitätserklärung
Dok.-Nr.
EDC2077158
Version
Sprache
Größe
0,1 MB
UKCA-Konformitätserklärung
Dok.-Nr.
Version
Sprache
Größe
![Dok.-Nr. EDC20001638](https://assets2.euchner.de/files/96/02/ast_2809602_thumb.jpg)
UKCA-Konformitätserklärung
Dok.-Nr.
EDC20001638
Version
Sprache
Größe
0,2 MB
Sonstige Dokumente
Verkaufsunterlagen
Positionsschalter und Reihengrenztaster
Dok.-Nr.
Version
Sprache
Größe
![Dok.-Nr. 157835](https://assets2.euchner.de/files/78/11/ast_437811_thumb.jpg)
Positionsschalter und Reihengrenztaster
Dok.-Nr.
157835
Version
01-03/18
Sprache
Größe
4,1 MB
![Dok.-Nr. 157836](https://assets2.euchner.de/files/78/10/ast_437810_thumb.jpg)
Position Switches and Multiple Limit Switches
Dok.-Nr.
157836
Version
01-03/18
Sprache
Größe
4,1 MB
![Dok.-Nr. 157837](https://assets2.euchner.de/files/78/12/ast_437812_thumb.jpg)
Interrupteurs de position et boîtiers multipistes
Dok.-Nr.
157837
Version
01-03/18
Sprache
Größe
4,1 MB
Zulassungen und Bescheinigungen
c UL us
Dok.-Nr.
Version
Sprache
Größe
![Dok.-Nr.](https://assets2.euchner.de/files/33/79/ast_743379_thumb.jpg)
c UL us
Dok.-Nr.
Version
Sprache
Größe
0,3 MB
CAD-Daten
Bestelldaten
Bestellnummer | 086280 |
Artikelbezeichnung | ENA10B050UP048LKK10-M |
Bruttogewicht | 0,252kg |
Zolltarifnummer | 85365019000 |
ECLASS | 27-27-01-01 Induktiver Näherungsschalter |
