Lesekopf CET1-AX-..., M12, mit Zuhaltung und Zuhaltungsüberwachung
- Lesekopf mit Zuhaltung
- Zuhaltekraft bis zu 6500 N
- Bis Kategorie 4 / PL e nach EN ISO 13849-1
- Mit Steckverbinder M12
- 2 LEDs (1 frei belegbar)
- Anfahrrichtung A (Auslieferungszustand)
Beschreibung
Kombinationsmöglichkeiten
Geeignet für den Anschluss an ein CES-AZ Auswertegerät
Anfahrrichtung
Horizontal
Umstellbar in 90°-Schritten
Magnetbetriebsspannung
- DC 24 V +10%, -15%
Zuhaltungsart
CET1 |
|
LED-Funktionsanzeige
LED rot | leuchtet bei eingeschaltetem |
LED grün | frei belegbar |
Kategorie nach EN ISO 13849-1

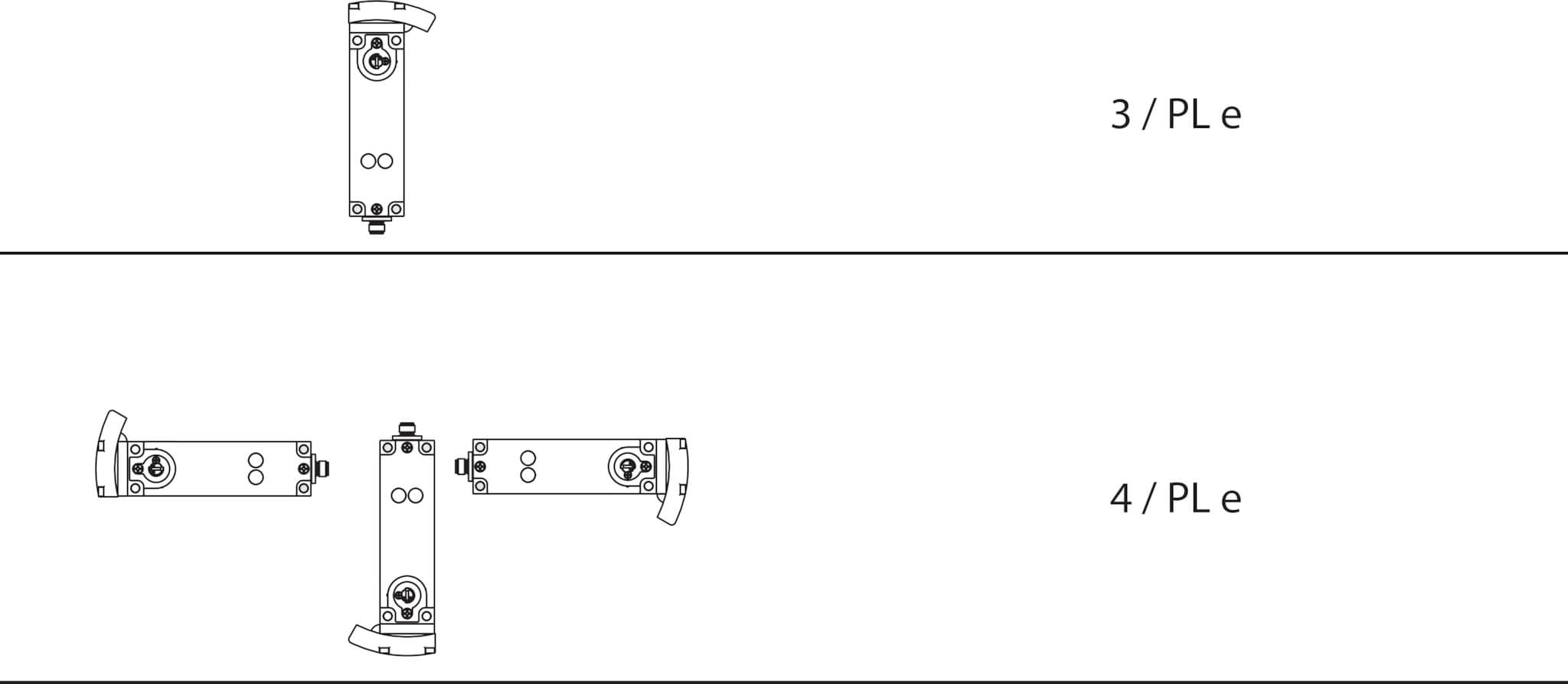

Wichtig: Die Kategorie nach EN ISO 13849-1 ist abhängig vom verwendeten Auswertegerät und von der Einbaulage.
Hinweise
- Für den Anschluss werden spezielle Anschlussleitungen
von EUCHNER benötigt. Bitte bei der Bestellung berücksichtigen!
- Das Gerät darf nur in Verbindung mit dem Betätiger CET-A-... betrieben werden. Der Betätiger muss separat
bestellt werden.
Hilfsentriegelung
Dient zum Entsperren der Zuhaltung mit Hilfe von Werkzeug. Zur Sicherung gegen Manipulation muss die Hilfsentriegelung versiegelt werden (z.B. durch Sicherungslack).

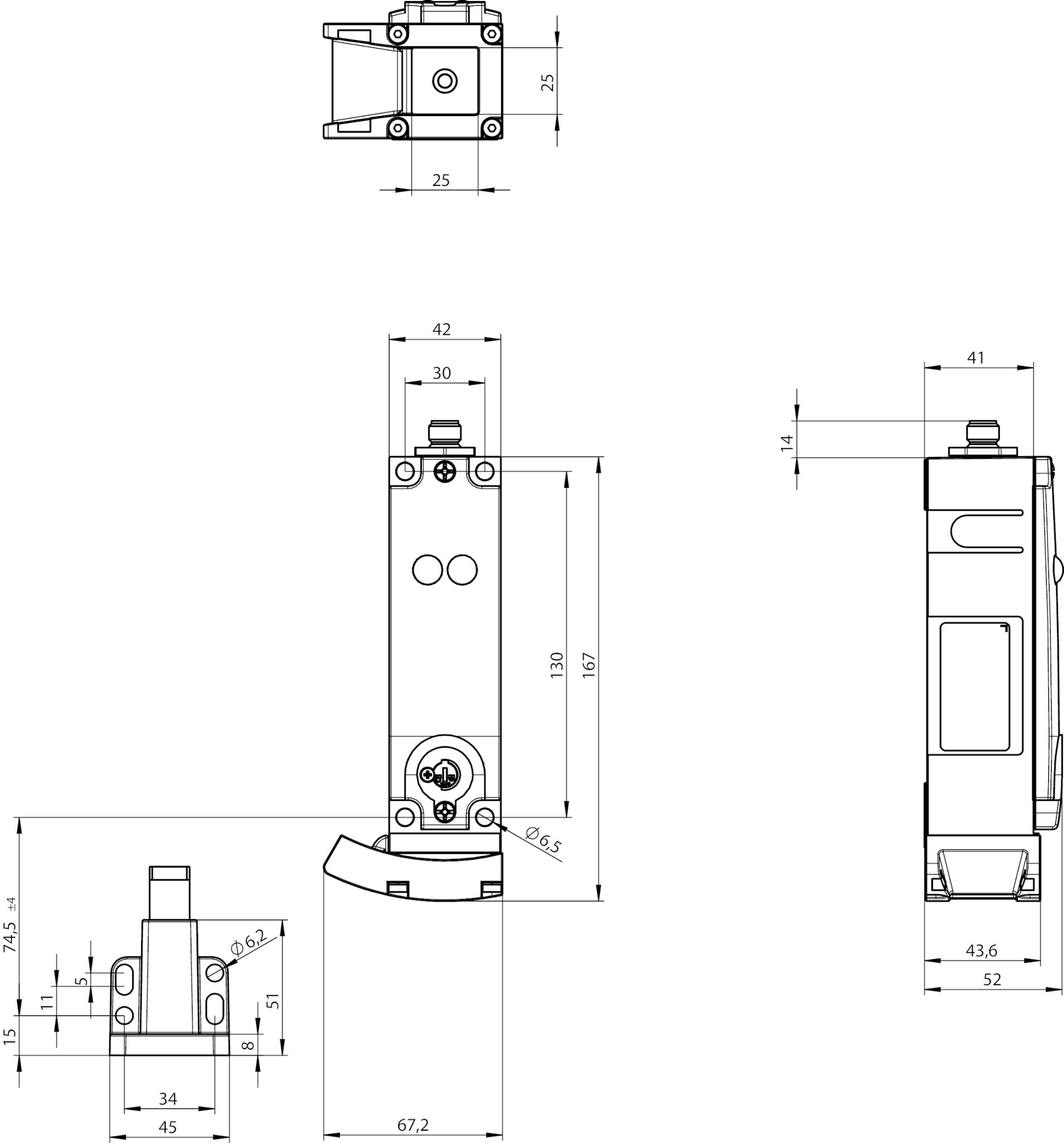

Maßzeichnungen
| 1 | Steckverbinder M12, 8-polig, nicht ausgerichtet |

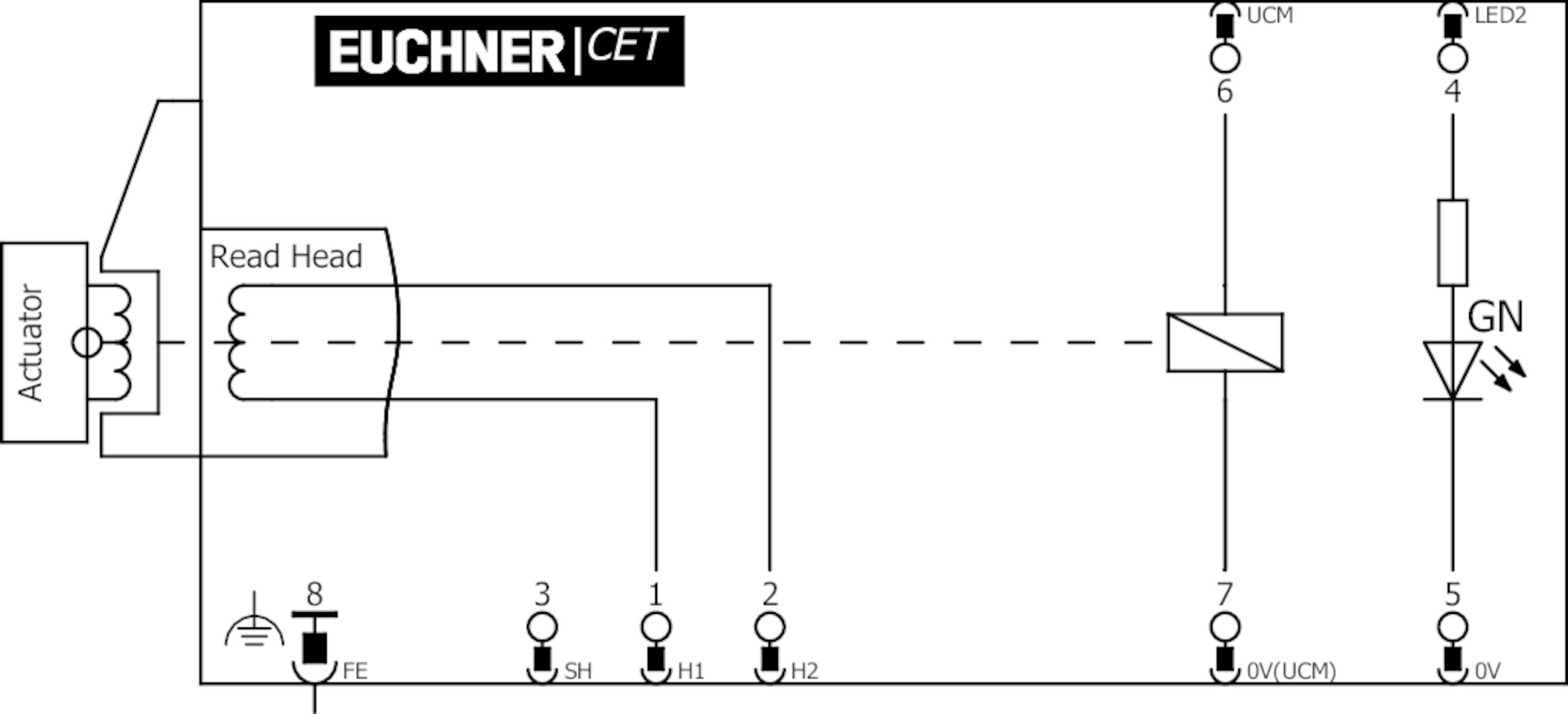

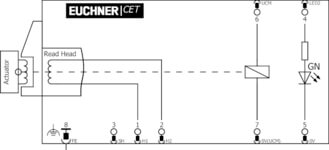

Anschlussbeispiele
Technische Daten
Zulassungen
Elektrische Anschlusswerte
| Anschlussleistung | |
| Magnet | 11 W |
| Bemessungsisolationsspannung Ui | 50 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 1.5 kV |
| Betriebsspannung DC | |
| LED | 24 V DC -15% ... +15% verpolsicher |
| Magnetbetriebsspannung DC | |
| UCM | 24 V DC -15% ... +10% verpolsicher, geregelt, Restwelligkeit < 5 %, PELV |
| Magnet-Einschaltdauer ED | 100 % |
| Schutzklasse | |
| EN IEC 61140 | III |
| Stromaufnahme | |
| ICM | 450 mA Magnet |
| LED | max. 6 mA |
| Verschmutzungsgrad (extern, nach EN 60947-1) | 3 |
Mechanische Werte und Umgebung
| Anfahrgeschwindigkeit | max. 20 m/min |
| Anschlussart | 1 Steckverbinder M12, 8-polig |
| Einbaulage | beliebig |
| Schaltfrequenz | 1 Hz |
| Freiheitsgrad X | ±5 mm |
| Freiheitsgrad Y | ±5 mm |
| Freiheitsgrad Z | ±4 mm |
| Mechanische Lebensdauer | 2 x 10⁶ |
| Schock- und Schwingfestigkeit | gemäß EN IEC 60947-5-3 |
| Schutzart | IP67 (mit verschraubtem Steckverbinder) |
| Umgebungstemperatur | |
| bei UB = 24 V DC | -20 ... +55 °C |
| Werkstoff | |
| Rampe | nicht rostender Stahl |
| Sicherheitsschalter | Aluminiumdruckguss |
| Zuhaltekraft Fmax | 6500 N |
| Zuhaltekraft FZh | 5000 N |
| Zuhaltungsprinzip | Ruhestromprinzip |
Zubehör
Anschlussmaterial
Funktionserweiterung
Montagezubehör
Effizienter Manipulationsschutz für die Befestigung von Sicherheitsschaltern
161344
AM-C-SW4-V3-161344
AM-C-SW4-V3-161344
