NP2-638AS (N.º de pedido 059449)

Interruptor de seguridad NP, Montaje según DIN EN 50047, conector SR6

  • Montaje según DIN EN 50047
  • Conector SR6, 6 polos PE
  • 2 contactos NC de apertura positiva
NP2-638AS (N.º de pedido 059449)

Descripción

Dirección de ataque

Horizontal y vertical

Regulable en intervalos de 90°

Elemento interruptor

638

Contacto de acción lenta 2 contacto de apertura positiva

Accesorios necesarios

El actuador no está incluido en el volumen de suministro.

Plano de dimensiones
Plano de dimensiones

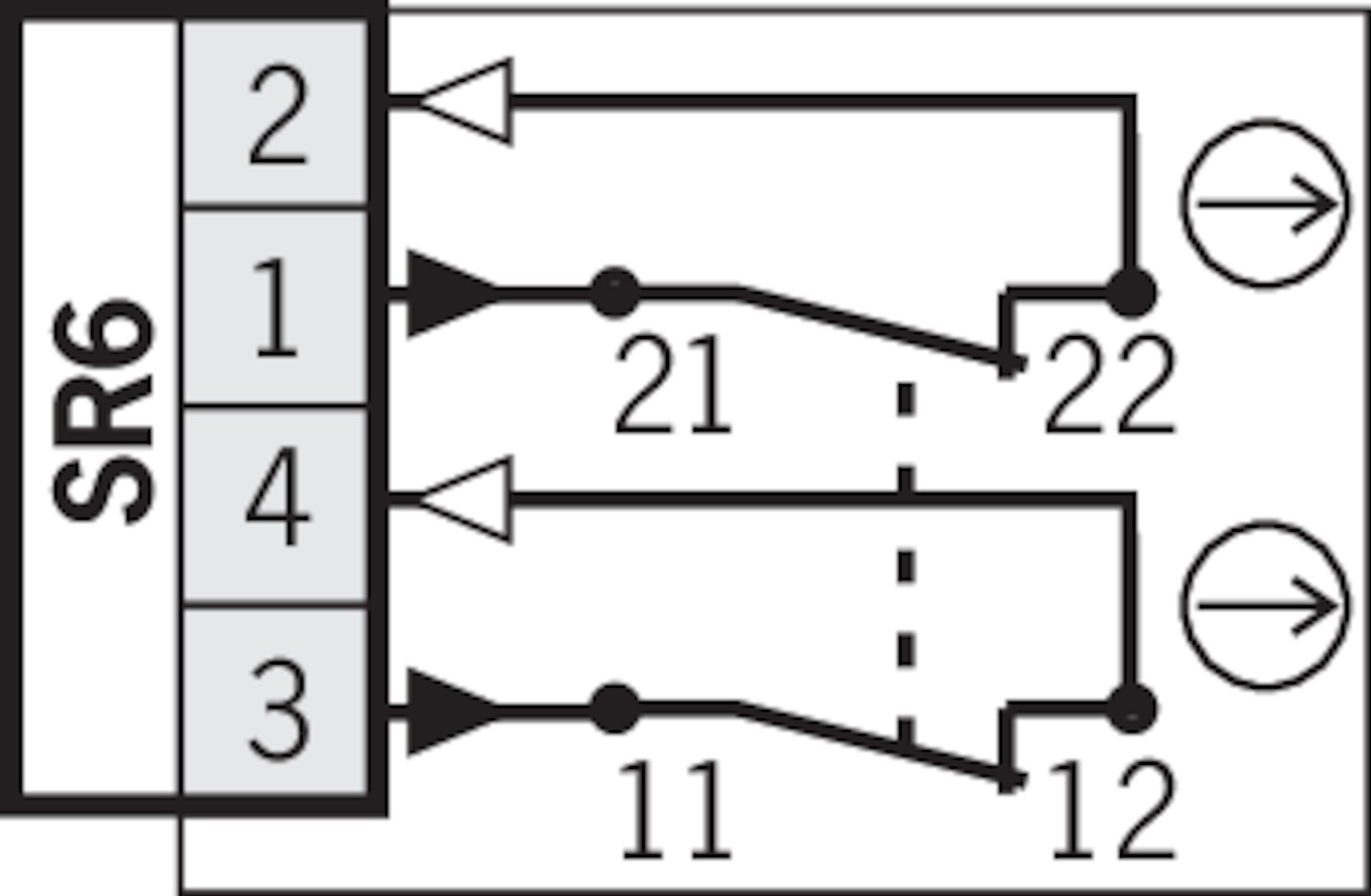

Esquema de conexiones 638
Esquema de conexiones 638
Interruptores de seguridad en funcionamiento

Dibujos acotados

Dibujos acotados

Ejemplos de conexión

Ejemplos de conexión

Datos técnicos

Homologaciones

EAC_RU C-DE.MO05.B.00971/20DGUV_ET 21060_ET 21061CCC2020980305000534_CQC2008010305306210_2024c_UL_us_E155795_2/4

Valores de conexión eléctrica

Tensión de aislamiento de referencia Ui 250 V
Resistencia a la sobretensión Uimp 2.5 kV
Categoría de uso
AC-15 4 A 230 V (>70 °C = >2 A)
DC-13 4 A 24 V (>70 °C = >2 A)
Protección contra cortocircuitos según IEC 60269-1 4 A gG (> 70 °C => 2A gG)
Tensión de conmutación
Mín. a 10 mA 24 V
Corriente de conmutación
Mín. a 24 V 30 mA
Corriente térmica de referencia Ith 4 A (>70 °C = >2 A)

Valores mecánicos y entorno

Velocidad de ataque max. 20 m/min
Dirección de ataque A
Tipo de conexión
1 x Conector SR6 (6 polos + PE)
Número de contactos de apertura positiva de posición de la puerta 1
Fuerza de extracción 15 N
Frecuencia de accionamiento max. 7000 1/h
Fuerza de actuación 5 N
Posición de montaje Cualquiera
Profundidad de inserción horizontal 28 mm
Profundidad de inserción vertical 29.5 mm
Vida mecánica 1 x 10⁶
Tipo de montaje Montaje conforme a EN50047
Fuerza de retención 2 N
Principio de conmutación Contacto de conmutación de acción lenta
Clase de protección IP65
Temperatura ambiental -20 ... +80 °C
Material
Contacto Aleación de plata dorada
Carcasa Termoplástico reforzado con fibra de vidrio

Valores característicos según EN ISO 13849-1 y EN IEC 62061

B10DTiempo de servicio
Supervisión de la posición del resguardo3x10620 y
¡Importante! Valores válidos a CC-13 100 mA/24 V


En combinación con el actuador ACTUADOR-P-GT

Recorrido por inercia horizontal 2 mm
Recorrido por inercia vertical 1.5 mm

En combinación con el actuador ACTUADOR-P-GNT

Recorrido por inercia horizontal 7 mm

Accesorios

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 3,7 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 059449
Nombre de artículo NP2-638AS
Peso bruto 0,169kg
Partida arancelaria 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
