ZSA2A2L12CC1725 (N.º de pedido 070731)

Elija el contenido Descripción Dibujos acotados Datos técnicos Componentes Accesorios Enlace de descarga Datos de pedido

ZSA, 3 niveles con cable y conector UT23

Carcasa G1
Funcionamiento en 3 niveles
Cable de conexión recto con conector, 1,2 m

Descripción

Elemento interruptor

210	2 NO + 1 NC

Funcionamiento en 3 niveles

La función de validación solo está activa en el segundo nivel (posición central, punto de acción). Al soltar o presionar a fondo la tecla (función antipánico), la validación se anula (en función del cableado; véase el proceso de funcionamiento).

Cable

Los cables de conexión de alta calidad (blindaje independiente de los contactos de seguridad) están disponibles en versión recta.

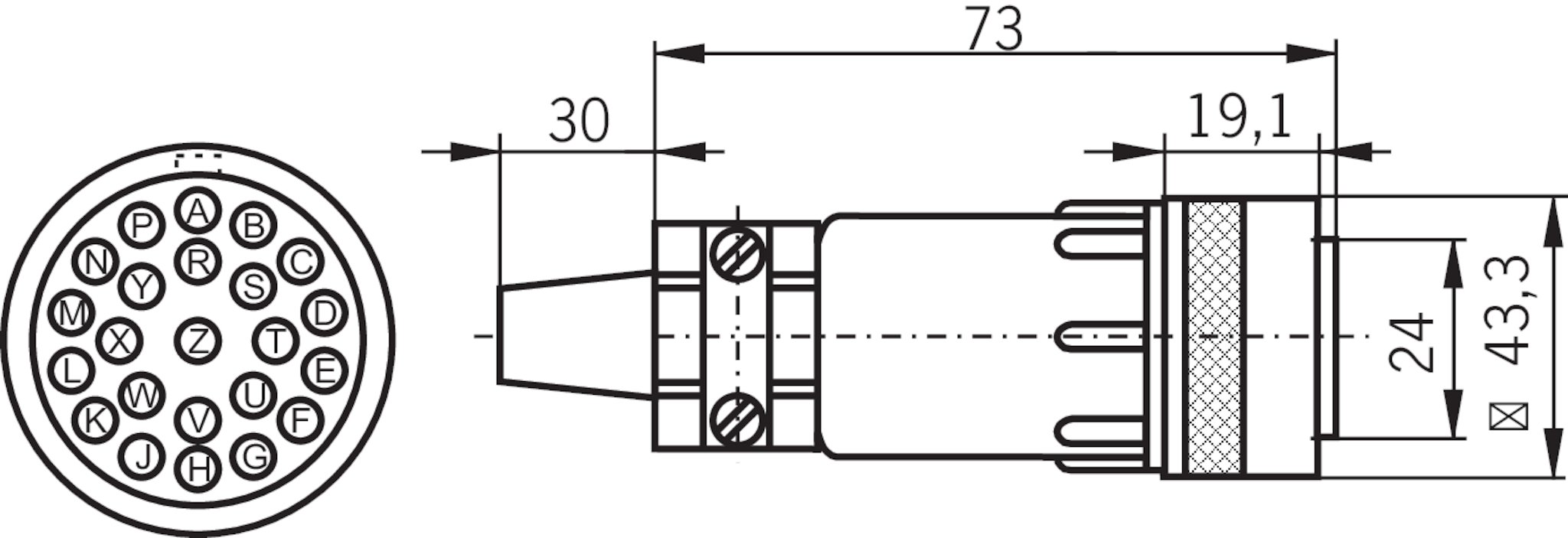

Dibujos acotados

Ejemplos de conexión

Diagramas de desplazamiento por turnos

	Cerrado, validación
	Cerrados
	Abiertos

Datos técnicos

Homologaciones

CCC2020980305002418_CQC2009010305380679_2024

Valores de conexión eléctrica

Cable de conexión	6 × 0,34 mm² (3 x 0,34 mm² blindado + 3 x 0,34 mm² no blindado)
Corriente de cortocircuito de referencia condicionada	100 A
Tensión de aislamiento de referencia U_i	32 V
Resistencia a la sobretensión U_imp	0.8 kV
Categoría de uso
DC-13	2 A 24 V
AC-15	2 A 24 V
Protección contra cortocircuitos según IEC 60269-1	2 A gG (Si las tensiones de servicio son distintas de 24 V, la protección contra cortocircuitos debe calcularse y comprobarse en consecuencia.)
Tensión de conmutación
Mín. a 10 mA	12 V
Corriente de conmutación
Mín. a 24 V	1 mA
Comportamiento de conmutación	Pulsador de validación de 3 niveles
Grado de contaminación (externa, según EN 60947-1)	3

Valores mecánicos y entorno

Tipo de conexión	Conector de 23 polos
Número de contactos NO	2
Número de contactos de apertura positiva	1
Longitud del cable
Recto	1.2 m
Vida mecánica
Posición 1-2-1	0.1 x 10⁶
Posición 1-2-3-1	0.1 x 10⁶
Principio de conmutación	Interruptores de acción lenta
Clase de protección	IP67
Temperatura ambiental	-5 ... +50 °C
Material	Plástico

Valores característicos según EN ISO 13849-1 y EN IEC 62061

	Pulsador de validación
B_10D	0.5 x 10⁶

Varios

De acuerdo a las Normas	60947-5-8

De acuerdo a las Normas

60947-5-8

Accesorios

Accesorios de montaje

Soporte magnético para pulsadores de validación portátiles

059340
MAGNETHALTERUNG ZUSTIMMTASTER

Soporte roscado con sujetacables para pulsadores de validación portátiles

047820
LEITUNGSHALTER

Soporte roscado para pulsadores de validación portátiles

052406
HALTER KPL.

Material de conexión

Conector base de 23 polos

074384
23POL/METALLAUSFUEHRUNG-074384

Enchufe de cortocircuito de 23 polos

083457
23POL/METALLAUSFUEHRUNG-083457
