ZSA2B4G05A (N.º de pedido 072961)

Elija el contenido Descripción Dibujos acotados Datos técnicos Componentes Accesorios Enlace de descarga Datos de pedido

ZSA, 3 niveles con cable

Carcasa G1
Funcionamiento en 3 niveles
Cable de conexión recto, 5 m

Descripción

Elementos interruptores

2220

2 NO/NC

Cable

Los cables de conexión de alta calidad (blindaje independiente de los contactos de seguridad) están disponibles en versión recta.

Adecuado para la conexión directa a un interruptor de seguridad

Este pulsador de validación puede conectarse directamente a un interruptor de seguridad (TZ…C1662) (véase el catálogo de interruptores de seguridad con carcasa metálica).

Funcionamiento en 3 niveles

La función de validación solo está activa en el segundo nivel (posición central, punto de acción). Al soltar o presionar a fondo la tecla (función antipánico), la validación se anula (en función del cableado; véase el proceso de funcionamiento).

Dibujos acotados

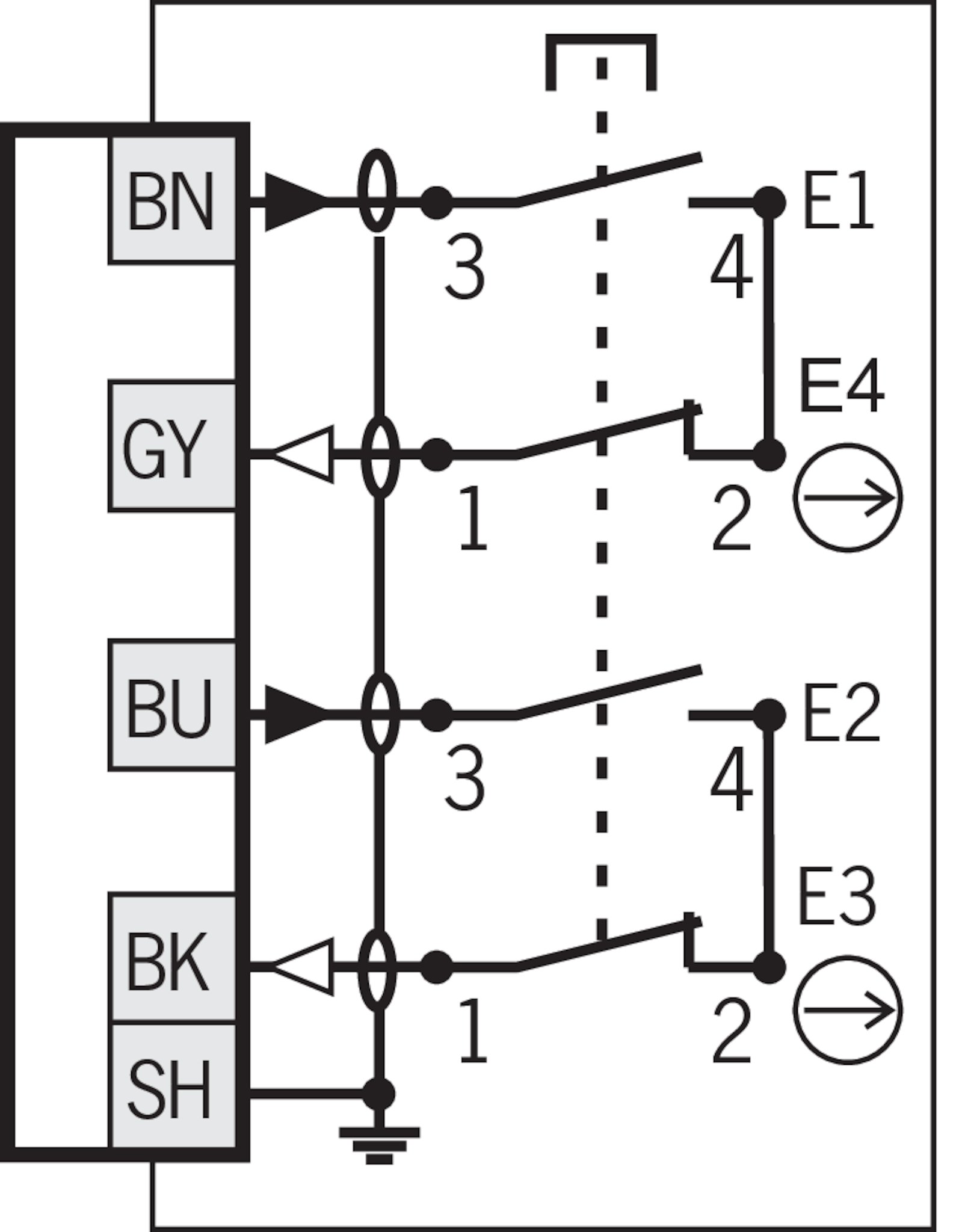

Ejemplos de conexión

Diagramas de desplazamiento por turnos

	Cerrado, validación
	Cerrados
	Abiertos

Datos técnicos

Homologaciones

CCC2020980305002418_CQC2009010305380679_2024

Valores de conexión eléctrica

Cable de conexión	8 x 0,34 mm² (4 x 0,34 mm² blindado + 4 x 0,34 mm² no blindado)
Corriente de cortocircuito de referencia condicionada	100 A
Tensión de aislamiento de referencia U_i	250 V
Resistencia a la sobretensión U_imp	2.5 kV
Categoría de uso
AC-15	2 A 230 V
DC-13	2 A 24 V
Protección contra cortocircuitos según IEC 60269-1	2 A gG (Si las tensiones de servicio son distintas de 24 V, la protección contra cortocircuitos debe calcularse y comprobarse en consecuencia.)
Tensión de conmutación
Mín. a 10 mA	12 V
Corriente de conmutación
Mín. a 24 V	1 mA
Comportamiento de conmutación	Pulsador de validación de 3 niveles
Grado de contaminación (externa, según EN 60947-1)	3

Valores mecánicos y entorno

Tipo de conexión	Extremo del cable libre
Número de contactos NC	1
Número de contactos NO	2
Número de contactos de apertura positiva	2
Longitud del cable
Recto	5 m
Vida mecánica
Posición 1-2-3-1	0.1 x 10⁶
Posición 1-2-1	0.1 x 10⁶
Principio de conmutación	Interruptores de acción lenta
Clase de protección	IP67
Temperatura ambiental	-5 ... +50 °C
Material	Plástico

Valores característicos según EN ISO 13849-1 y EN IEC 62061

	Pulsador de validación
B_10D	0.5 x 10⁶

Varios

De acuerdo a las Normas	60947-5-8

De acuerdo a las Normas

60947-5-8
