Actuadores para interruptores de seguridad NM.VZ
- Actuador de acero inoxidable
- Dos tornillos de seguridad de acero inoxidable por actuador
- Actuadores con arandela de goma
Descripción
Actuador recto
El actuador recto se utiliza en puertas correderas o puertas giratorias con radios superiores a 150 mm. Los tornillos de seguridad evitan que se desatornillen los actuadores.
Actuadores con arandela de goma
Para la fijación elástica del actuador.
Tornillos de acero inoxidable
Los tornillos de seguridad adjuntos pueden apretarse con herramientas normales, pero no se pueden volver a aflojar.

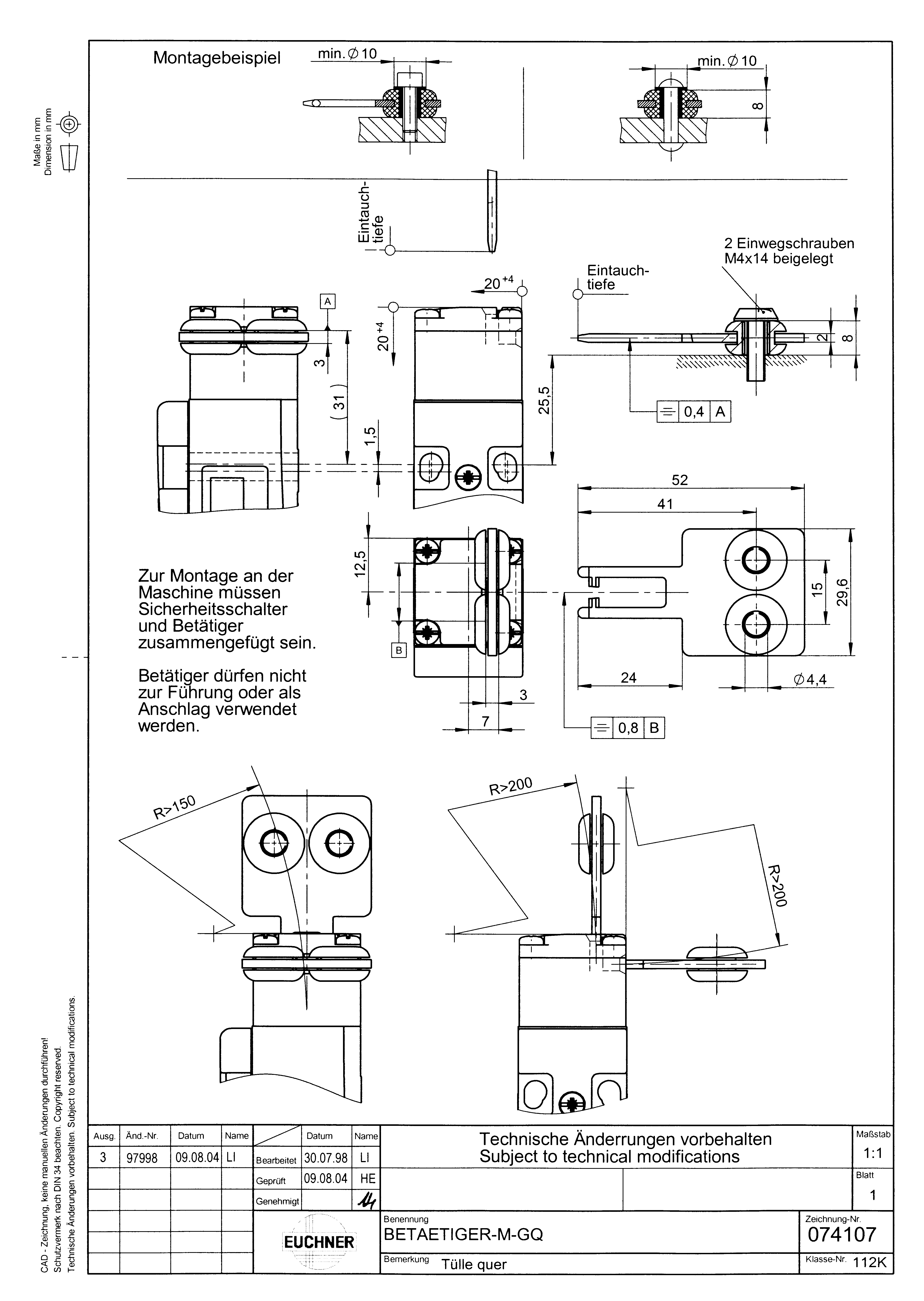

Dibujos acotados
Dibujos acotados
Datos técnicos
Valores mecánicos y entorno
| Recorrido por inercia | max. 4 mm |
| Radio de puerta | min. 150 mm |
| Material | |
| Actuador | Acero inoxidable |
| Tornillo | Acero inoxidable |
| Arandela de goma | NBR |
Varios
| Utilidad del embudo de entrada | Sí |
Accesorios
Descargas
Documentos de venta
Interruptores de seguridad con carcasa plástica
N.º doc.
Versión
Idioma
Tamaño
Interruptores de seguridad con carcasa plástica
N.º doc.
104855
Versión
11-03/18
Idioma
Tamaño
6,6 MB
Safety Switches with Plastic Housing
N.º doc.
096956
Versión
11-03/18
Idioma
Tamaño
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
N.º doc.
100677
Versión
11-03/18
Idioma
Tamaño
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
N.º doc.
096955
Versión
11-03/18
Idioma
Tamaño
6,6 MB
塑料壳体 的安全开关
N.º doc.
116243
Versión
11-03/18
Idioma
Tamaño
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
N.º doc.
121649
Versión
11-03/18
Idioma
Tamaño
6,5 MB
CAD-Data
Datos de pedido
| N.º de pedido | 074079 |
| Nombre de artículo | BETAETIGER-M-GQ |
| Peso bruto | 0,022kg |
| Partida arancelaria | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
