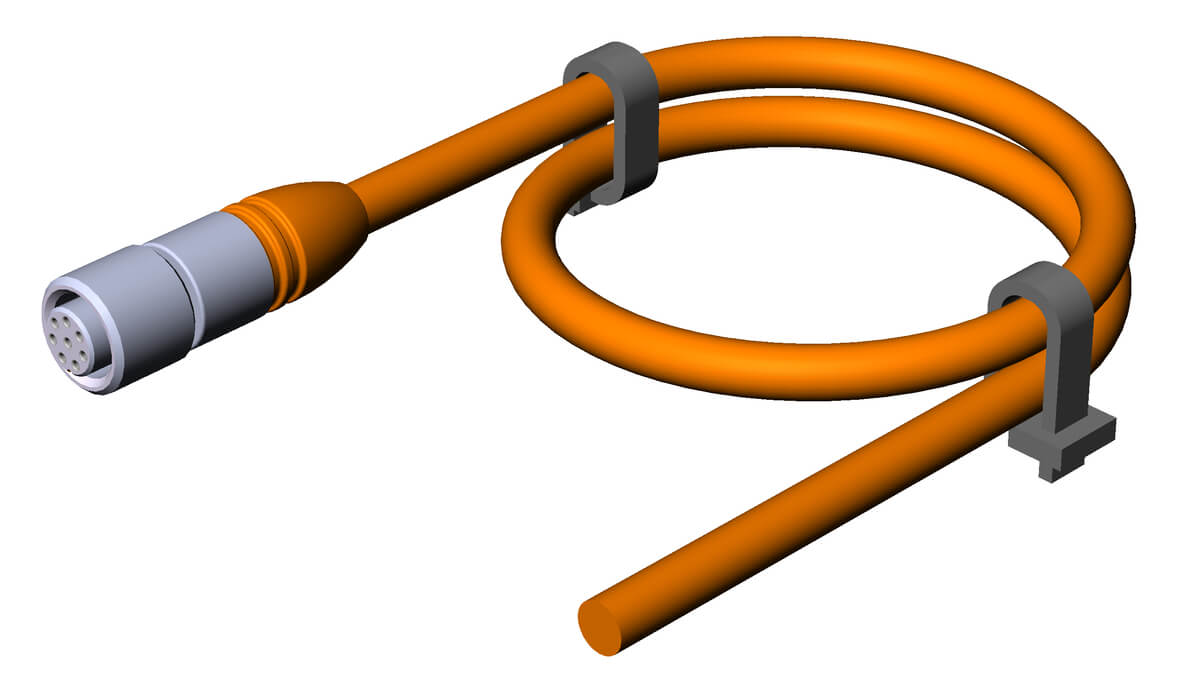

Cable de conexión con conector M12, 8 polos, 10 m
- Conector hembra M12, 8 polos
- Conector recto
- Cable de PVC, blindado
- Longitud del cable: 10 m
- Con extremo del cable abierto
Descripción
Dibujos acotados
| 1 | Conector hembra M12, 8 polos |
| 2 | Asignación de contactos vista desde el lado de conexión |
Datos técnicos
Homologaciones
Valores de conexión eléctrica
| Voltaje nominal | 30 V |
| Blindaje del cable | Colocado sobre la tuerca de racor (Trenzado de Cu, cubierta aprox. 85 %) |
Valores mecánicos y entorno
| Identificación del conductor | Código de colores |
| Sección del conductor | 0,25 mm² |
| Número de conductores | 8 |
| Radio de flexión dinámico | 15 veces el diámetro del cable |
| Radio de flexión estático | 8 veces el diámetro del cable |
| Tipo de cable | Recto |
| Diámetro del cable | |
| Aprox. | 6.6 mm |
| Longitud del cable | 10 m |
| Adecuado para cadenas portacables | No |
| Temperatura ambiental cable (dinámica) | +5 ... +70 °C |
| Temperatura ambiental cable (estática) | -25 ... +70 °C |
| Material | |
| Recubrimiento | PVC |
| Conexión 2 | |
| Extremo del conductor | Corte liso |
| Tipo de conexión | Extremo del cable abierto |
| Conexión 1 | |
| Tipo de conexión | Conector M12 x 1 |
| Tipo de conexión | Conector hembra |
| Par de apriete | 0.5 Nm |
| Salida de cable | Recto |
| Número de polos | 8 |
| Clase de protección | IP67 (Cuando está enchufado y asegurado) |
| Enclavamiento del conector | Cierre roscado |
| Material | |
| Caja de conexiones | Plástico |
