NM01WOK-M (N.º de pedido 084495)

Interruptor de seguridad NM.WO con actuador domo, carcasa corta, entrada de cable M16 x 1,5

  • Actuador domo
  • Carcasa corta
  • Entrada de cable M16 × 1,5
  • 1 contacto de apertura positiva
NM01WOK-M (N.º de pedido 084495)

Descripción

Dirección de ataque

Vertical

Elemento interruptor

ES01

Contacto de acción lenta 1 contacto de apertura positiva

Plano de dimensiones
Plano de dimensiones
Esquema de conexiones ES01
Esquema de conexiones ES01
Diagrama de activación
Diagrama de activación
Interruptores de seguridad en funcionamiento

Dibujos acotados

Dibujos acotados
*Posicionamiento fijo para aplicaciones de seguridad (M5)
1Dirección de ataque

Ejemplos de conexión

Ejemplos de conexión

Diagramas de desplazamiento por turnos

Diagramas de desplazamiento por turnos

Datos técnicos

Homologaciones

EAC_RU C-DE.MO05.B.00971/20DGUV_NM_ET22043_ET22044CCC2020980305000534_CQC2008010305306210_2024c_UL_us_E155795_6/1

Valores de conexión eléctrica

Sección transversal de conexión 0.34 ... 1.5 mm²
Tensión de aislamiento de referencia Ui 250 V
Resistencia a la sobretensión Uimp 2.5 kV
Categoría de uso
DC-13 4 A 24 V
AC-15 4 A 230 V
Protección contra cortocircuitos según IEC 60269-1 4 A gG
Tensión de conmutación
Mín. a 10 mA 12 V
Corriente de conmutación
Mín. a 24 V 1 mA
Corriente térmica de referencia Ith 4 A

Valores mecánicos y entorno

Velocidad de ataque max. 60 m/min
Dirección de ataque desde arriba
Tipo de conexión
1 x M16 x 1,5
Número de contactos de apertura positiva de posición de la puerta 1
Modelo Carcasa corta
Elemento actuador Actuador domo
Frecuencia de accionamiento max. 5000 1/h
Fuerza de actuación 15 N
Posición de montaje Cualquiera
Vida mecánica 30 x 10⁶
Principio de conmutación Contacto de conmutación de acción lenta
Clase de protección IP67
Temperatura ambiental -20 ... +80 °C
Material
Contacto Aleación de plata dorada
Carcasa Termoplástico reforzado con fibra de vidrio

Valores característicos según EN ISO 13849-1 y EN IEC 62061

B10DTiempo de servicio
Detección de posición segura2x10720 y
¡Importante! Valores válidos a CC-13 100 mA/24 V


Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

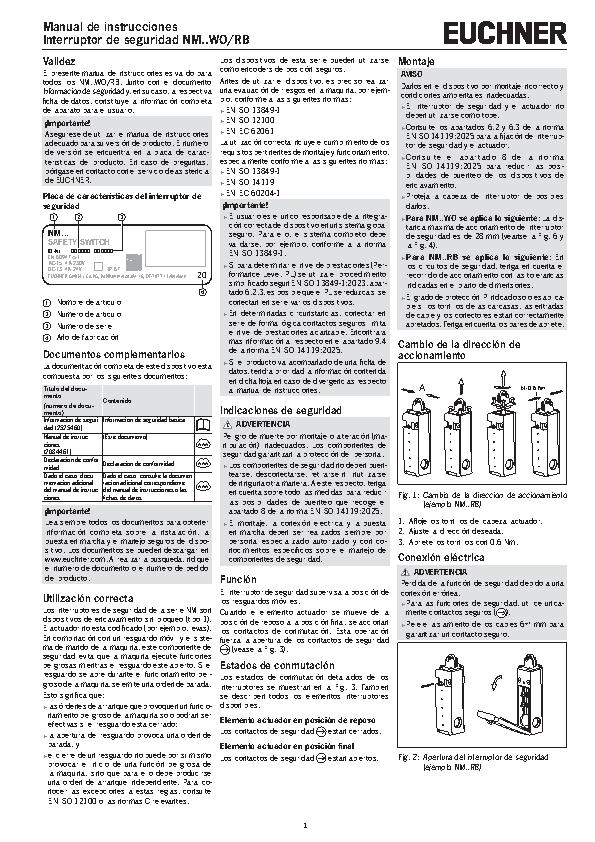

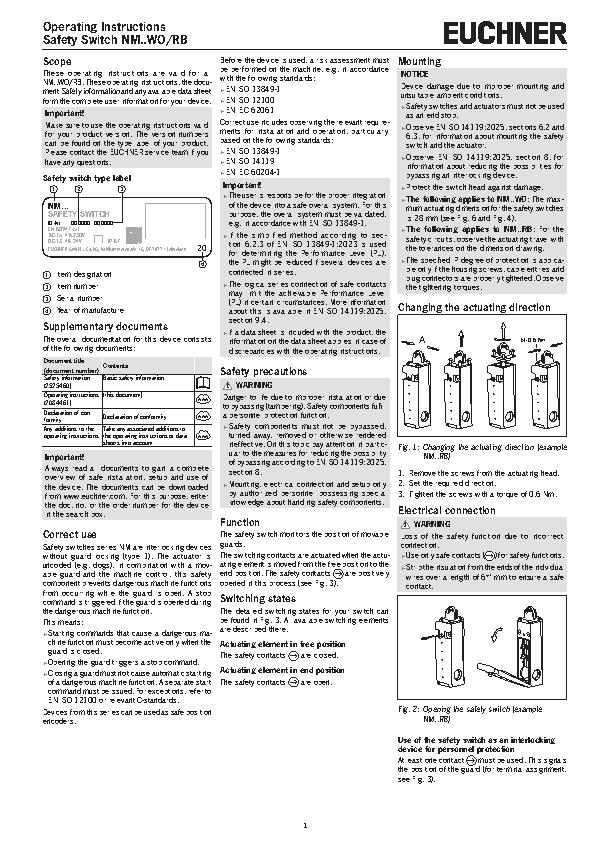

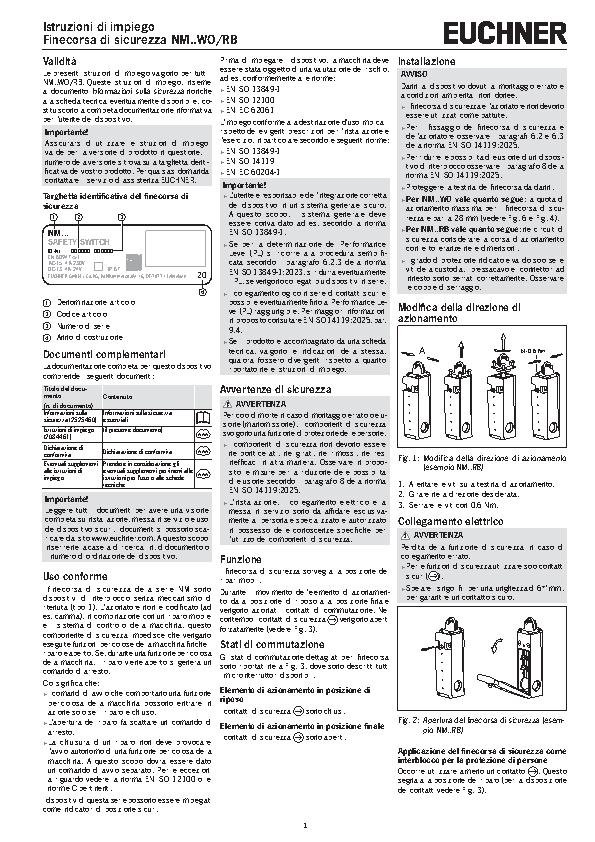

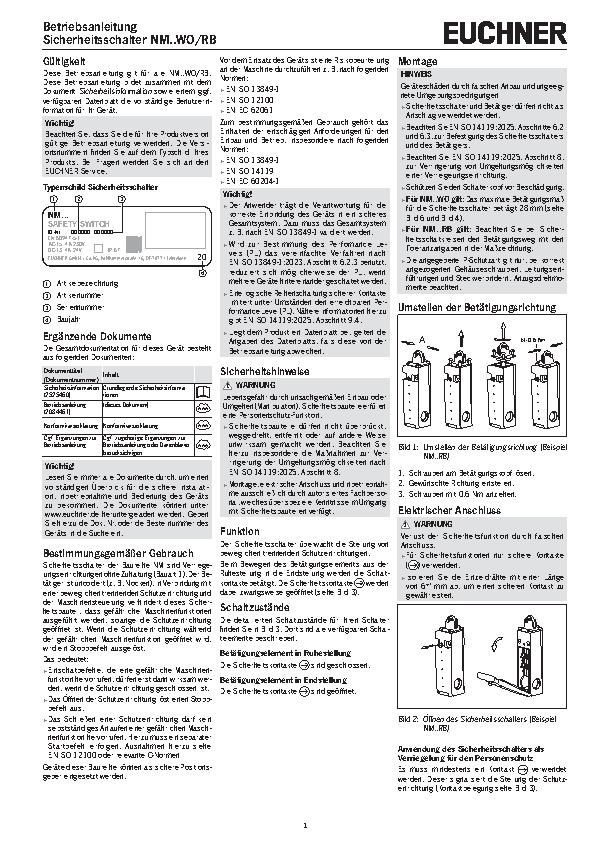

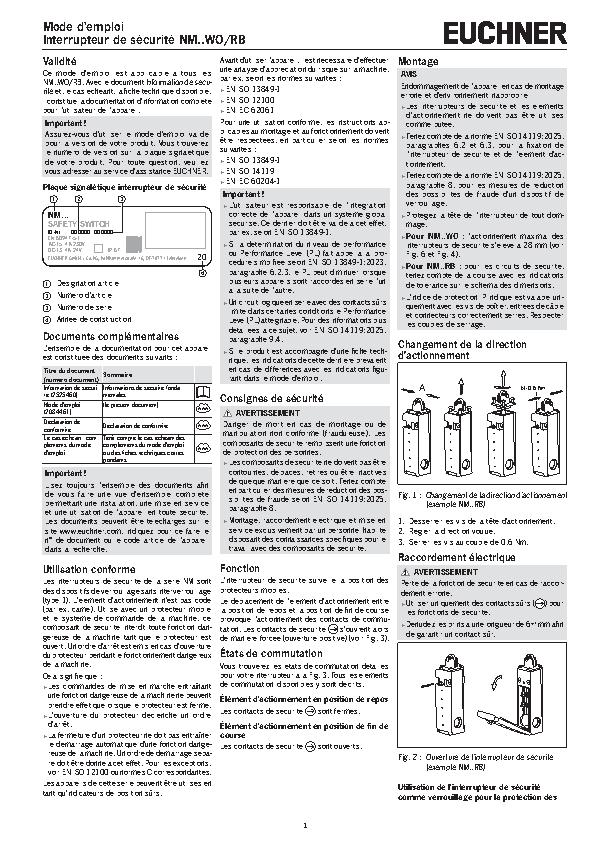

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 3,6 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 084495
Nombre de artículo NM01WOK-M
Peso bruto 0,082kg
Partida arancelaria 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
