Interruptor de seguridad NM.HB con palanca de roldana, carcasa larga, entrada de cable M16 x 1,5
- Palanca de roldana, diámetro de rodillo 12 mm
- Carcasa larga
- 3 x entrada de cable M16 x 1,5
- 2 contactos NC de apertura positiva
- 1 contactos NO
Descripción
Dibujos acotados
* | Posicionamiento fijo para aplicaciones de seguridad (M5) |
1 | Dirección del actuador |
2 | Estándar |
Ejemplos de conexión
Diagramas de desplazamiento por turnos
Datos técnicos
Homologaciones
Valores de conexión eléctrica
Sección transversal de conexión | 0.34 ... 1.5 mm² |
Tensión de aislamiento de referencia Ui | 250 V |
Resistencia a la sobretensión Uimp | 2.5 kV |
Categoría de uso | |
DC-13 | 4 A 24 V |
AC-15 | 4 A 230 V |
Protección contra cortocircuitos según IEC 60269-1 | 4 A gG |
Tensión de conmutación | |
Mín. a 10 mA | 12 V |
Corriente de conmutación | |
Mín. a 24 V | 1 mA |
Corriente térmica de referencia Ith | 4 A |
Valores mecánicos y entorno
Velocidad de ataque | max. 60 m/min |
Dirección de ataque | A |
Tipo de conexión | |
3 x | M16 x 1,5 |
Número de contactos NO de posición de la puerta | 1 |
Número de contactos de apertura positiva de posición de la puerta | 2 |
Modelo | Carcasa larga |
Elemento actuador | |
Cojinete deslizante de plástico | Palanca de roldana (D roldana = 12 mm) |
Frecuencia de accionamiento | max. 5000 1/h |
Momento de accionamiento | 0.1 Nm |
Posición de montaje | Cualquiera |
Vida mecánica | 20 x 10⁶ |
Principio de conmutación | Contacto de conmutación de acción lenta |
Clase de protección | IP67 |
Temperatura ambiental | -20 ... +80 °C |
Material | |
Carcasa | Termoplástico reforzado con fibra de vidrio |
Contacto | Aleación de plata dorada |
Valores característicos según EN ISO 13849-1 y EN IEC 62061
B10D | Tiempo de servicio | |
---|---|---|
Detección de posición segura | 2x107 | 20 y |
¡Importante! Valores válidos a CC-13 100 mA/24 V |
Accesorios
Descargas
Paquete completo
Descargue todos los documentos importantes con un solo clic.
Incluye:
- El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
- En su caso, las fichas de datos como complemento al manual de instrucciones.
- La declaración de conformidad.
Documentos sueltos
Declaraciones de conformidad
Declaración de conformidad UE
N.º doc.
Versión
Idioma
Tamaño
Declaración de conformidad UE
EU declaration of conformity
Déclaration UE de conformité
EU-Konformitätserklärung
Dichiarazione UE di conformità
EU declaration of conformity
Déclaration UE de conformité
EU-Konformitätserklärung
Dichiarazione UE di conformità
N.º doc.
EDC2539628
Versión
Idioma
Tamaño
0,2 MB
Declaración de conformidad UE
EU declaration of conformity
Déclaration UE de conformité
EU-Konformitätserklärung
Dichiarazione UE di conformità
EU declaration of conformity
Déclaration UE de conformité
EU-Konformitätserklärung
Dichiarazione UE di conformità
N.º doc.
EDC2539628
Versión
Idioma
Tamaño
0,2 MB
UKCA-Konformitätserklärung
N.º doc.
Versión
Idioma
Tamaño
UKCA-Konformitätserklärung
N.º doc.
EDC20001551
Versión
Idioma
Tamaño
0,1 MB
Instrucciones

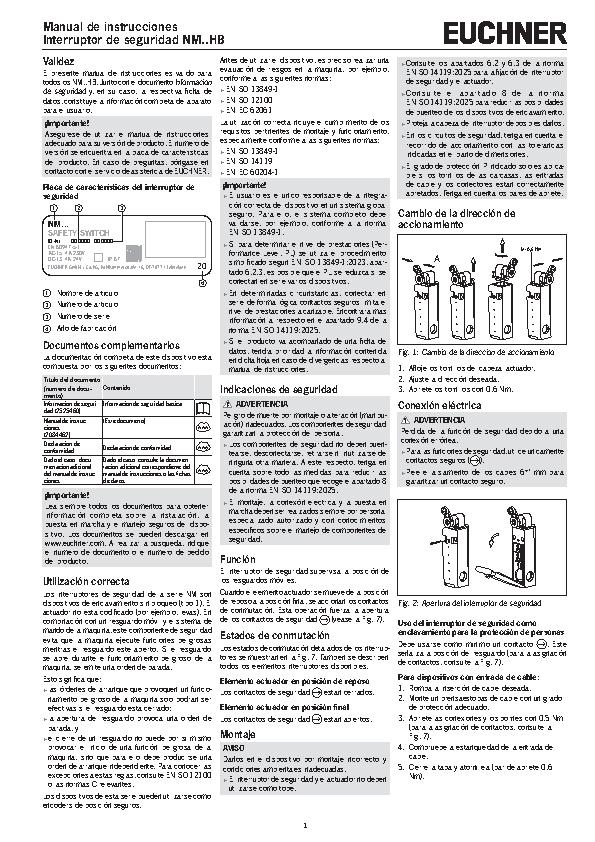

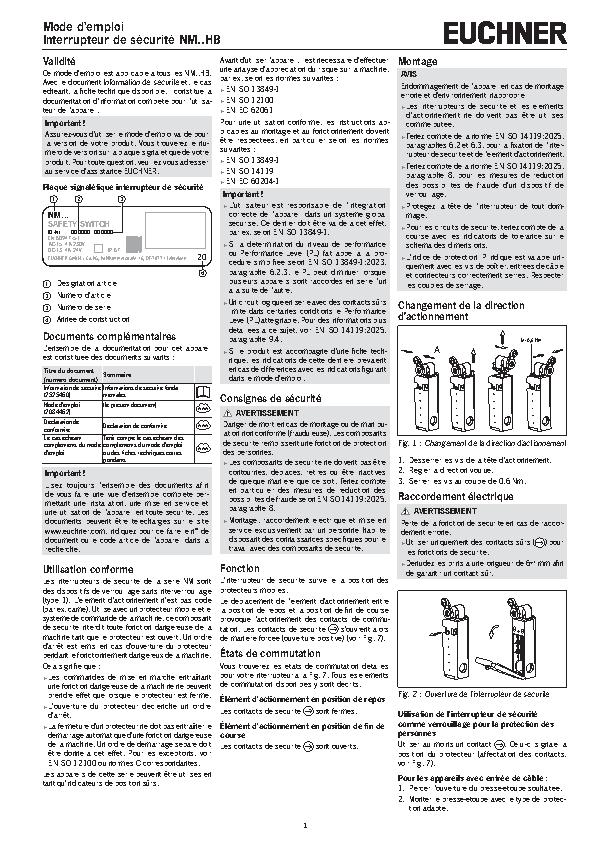

Manual de instrucciones Interruptor de seguridad NM..HB
N.º doc.
Versión
Idioma
Tamaño
Manual de instrucciones Interruptor de seguridad NM..HB
N.º doc.
2084462
Versión
05/24
Idioma
Tamaño
1,0 MB

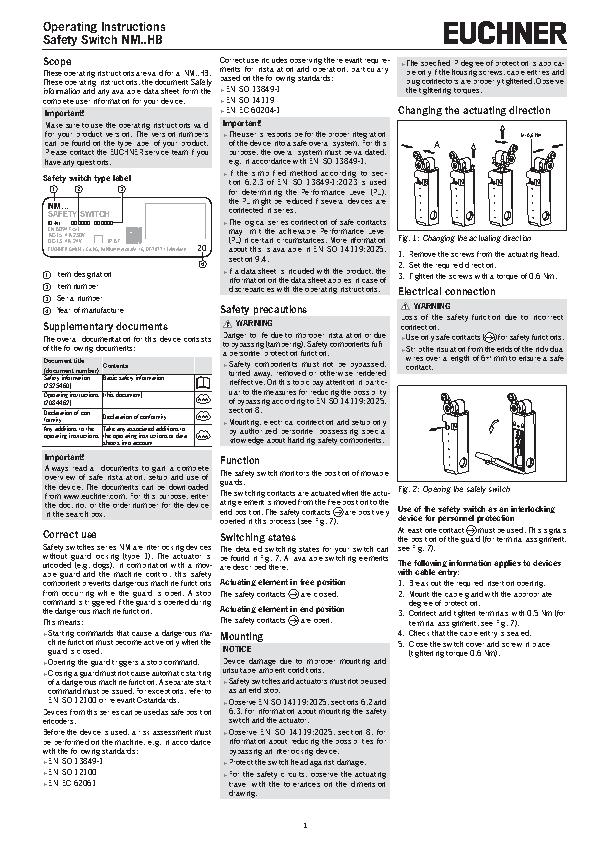

Operating Instructions Safety Switch NM..HB

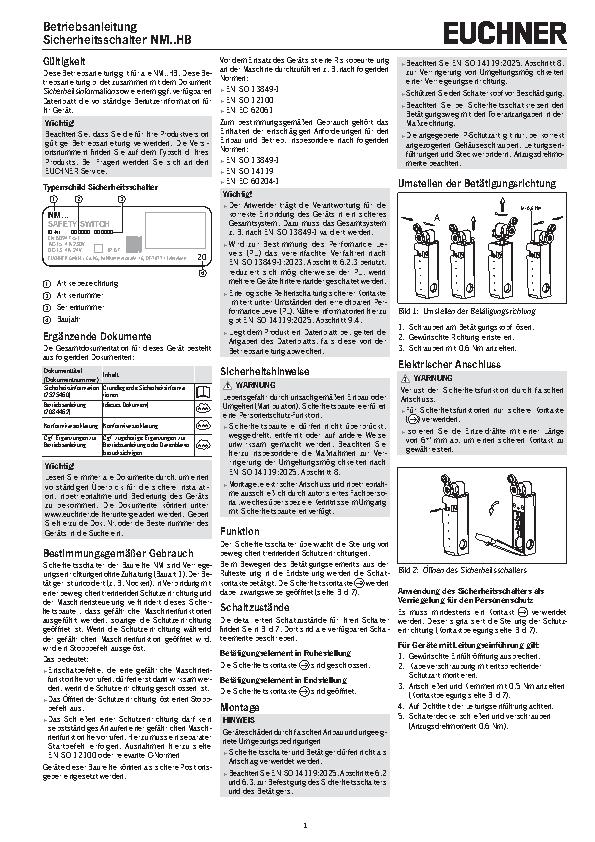

Betriebsanleitung Sicherheitsschalter NM..HB
Betriebsanleitung Sicherheitsschalter NM..HB
N.º doc.
2084462
Versión
05/24
Idioma
Tamaño
1,9 MB
Mode d’emploi Interrupteur de sécurité NM..HB
N.º doc.
2084462
Versión
05/24
Idioma
Tamaño
1,0 MB
Betriebsanleitung Sicherheitsschalter NM..HB
N.º doc.
2084462
Versión
05/24
Idioma
Tamaño
1,0 MB

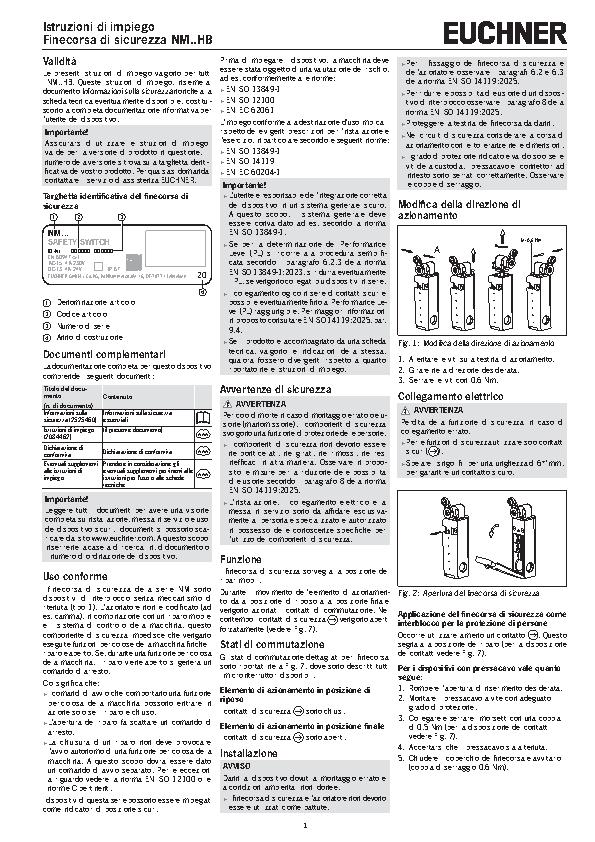

Istruzioni di impiego Finecorsa di sicurezza NM..HB
