Botonera HBA, pulsador de validación
- Volante de 100 impulsos, parada magnética que no sufre desgaste
- 1 pulsador de validación de 3 niveles, 2 contactos NO respectivamente
Descripción
Dibujos acotados

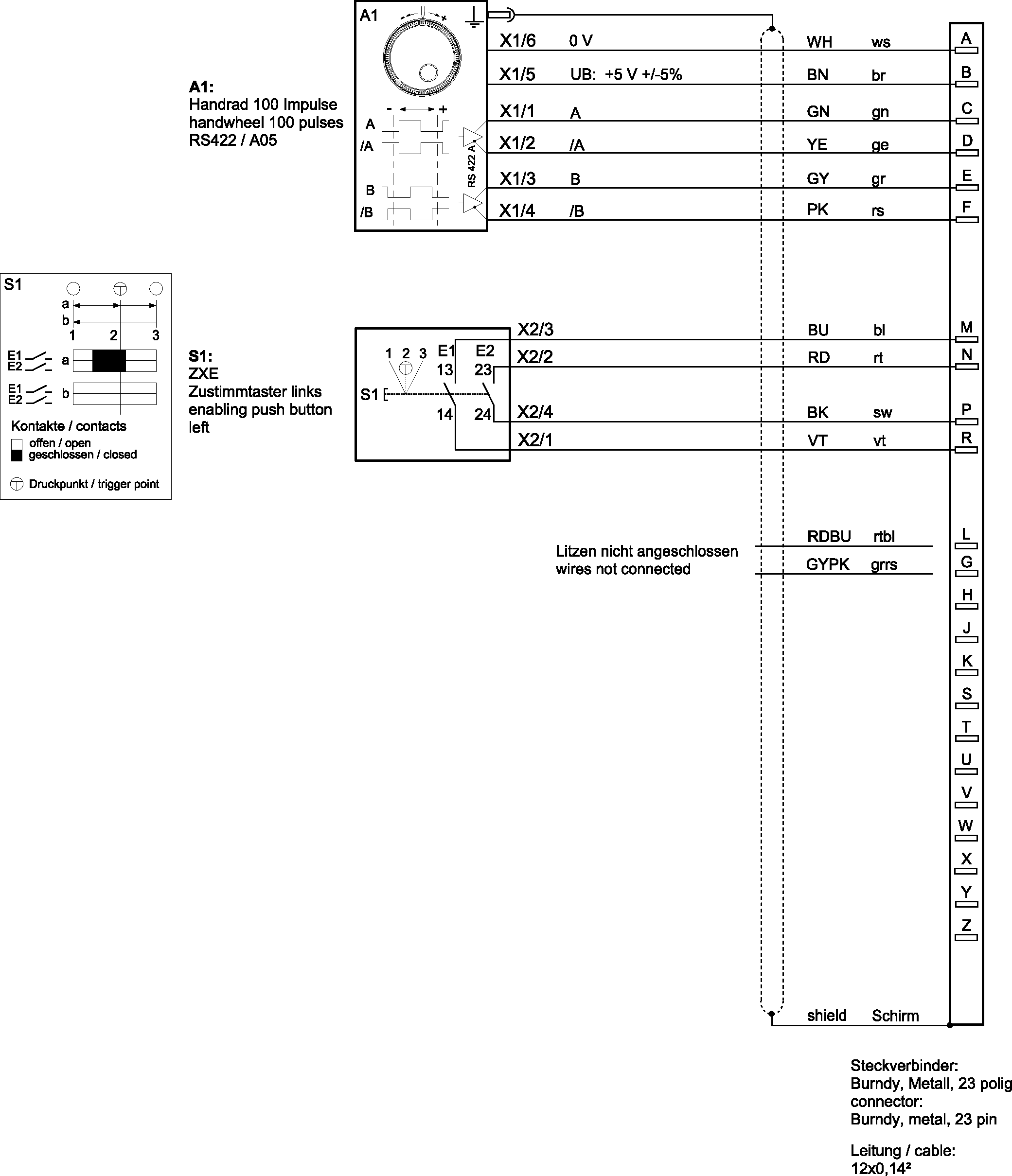

Ejemplos de conexión
Datos técnicos
Homologaciones
Elementos de mando y visualización
| Posición | Color | Extras | Modelo | Observación rótulo insertable | Elemento interruptor | Rótulo insertable | Cantidad | Denominación 1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| Véanse las fichas de datos | Negro | - | Pulsador de validación, 3 niveles | 2 contactos NO | 1 | ||||
| Véanse las fichas de datos | Dial de plástico negro | - | Volante | - | 1 |
Valores de conexión eléctrica
| Cable de conexión | 23 x 0,14 mm² (blindado) |
| Normas de protección de compatibilidad electromagnética (CEM) | |
| Según CE | EN 61000-6-2, EN 61000-6-4 |
| Indicador/elemento de mando | |
| Tipo de salida | |
| Volante | RS422 |
| Tensión de servicio CC | |
| Volante | 5 V DC -5% ... +5% |
| Impulsos por vuelta | |
| Volante | 2x100 |
| Capacidad de conmutación (VA) | |
| Pulsador de validación | max. 0.25 VA |
| Tensión de conmutación | |
| Pulsador de validación | max. AC/DC 42 V |
| Corriente de conmutación | |
| Pulsador de validación | max. 100 mA |
Valores mecánicos y entorno
| Tipo de conexión | Conector (23 polos, versión de metal) |
| Longitud del cable | |
| En espiral | 3.5 m (Extraído) |
| Humedad atmosférica | |
| (condensación no permitida) | max. 80 % rH |
| Resistencia al choque y a la vibración | Según EN 60068-2-27/-2-6 |
| Clase de protección | |
| IP65 (Frontal) | |
| Según Nema | 205-12 (Frontal) |
| Temperatura ambiental | 0 ... +50 °C |
| Material | Policarbonato |
| Indicador/elemento de mando | |
| Posiciones de parada por vuelta | |
| Volante | 100 (Parada magnética) |
Varios
| Color | |
| Carcasa | Gris RAL 7040 |
| Para la homologación según UL se aplica | Servicio solo con alimentación de tensión de la clase 2 según UL o medidas equivalentes |
Accesorios
Material de conexión
Cable alargador de 23 polos, recto
091466
23POL/5M/METALLAUSFUEHRUNG-091466
23POL/5M/METALLAUSFUEHRUNG-091466
- Alargador
- Conector de brida con contactos hembra, 23 polos
- Conector con contactos macho, 23 polos
- Enclavamiento del conector de bayoneta
- Cable de PUR
- Longitud del cable 5 m, recto
091467
23POL/10M/METALLAUSFUEHRUNG
23POL/10M/METALLAUSFUEHRUNG
- Alargador
- Conector de brida con contactos hembra, 23 polos
- Conector con contactos macho, 23 polos
- Enclavamiento del conector de bayoneta
- Cable de PUR
- Longitud del cable 10 m, recto
Descargas
Paquete completo
Descargue todos los documentos importantes con un solo clic.
Incluye:
- El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
- En su caso, las fichas de datos como complemento al manual de instrucciones.
- La declaración de conformidad.
