Cabezas de lectura CMS modelo A, con contactos NC/NO, PVC
- En combinación con unidades de evaluación CMS-E-BR/CMS-E-ER/CMS-E-FR
- Versión rectangular 88 × 25 mm
- cable de conexión
- Tipo de cable: PVC
Descripción
Dibujos acotados

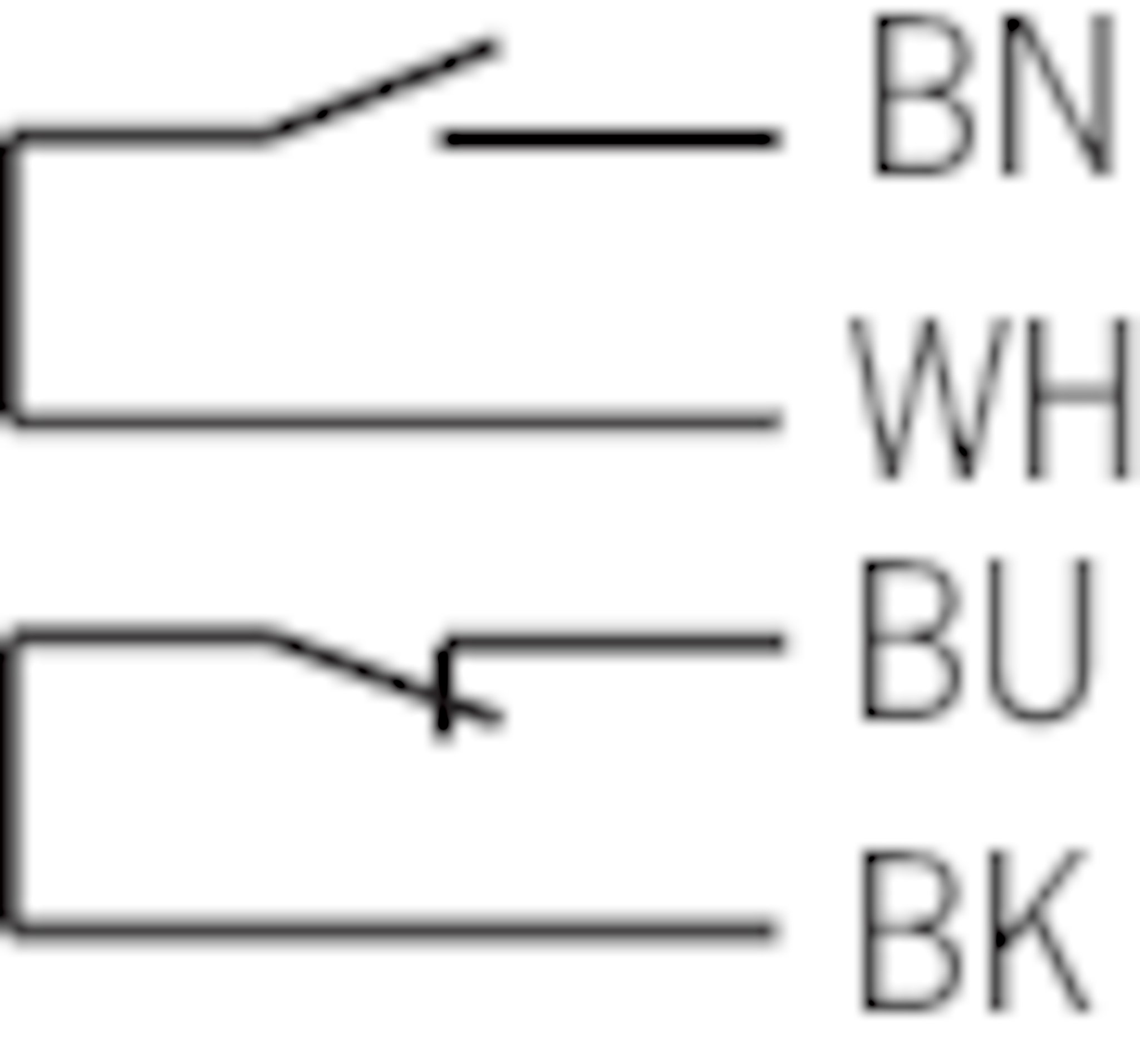

Ejemplos de conexión
Datos técnicos
Homologaciones
Espacio de trabajo
| Distancia de desconexión asegurada sar | max. 31 mm (La distancia de desactivación segura s_ar coincide con la distancia de reinicio) |
| Distancia de conmutación segura sao | |
| Con holgura central m = 0 | min. 6 mm (Valor válido solamente si no hay ningún material ferromagnético cerca de la cabeza de lectura y el actuador.) |
| Precisión de repetición R | max. 10 % |
Valores de conexión eléctrica
| Tensión de aislamiento de referencia Ui | 26.4 V |
| Resistencia a la sobretensión Uimp | 1.5 kV |
| Tensión de conmutación | 24 V |
| Voltaje de conmutación según UL | |
| Según UL Class 2 | max. 24 V AC/DC |
| Corriente de conmutación | 8 ... 500 mA |
| Comportamiento de conmutación | Antivalente |
Valores mecánicos y entorno
| Tipo de conexión | Cable encapsulado con terminales de 0,34 mm2 |
| Número de contactos NC | 1 contacto NC |
| Número de contactos NO | 1 contactos NO |
| Par de apriete | 0.4 ... 0.5 Nm |
| Modelo | A |
| Posición de montaje | Cualquiera |
| Longitud del cable | 5 m |
| Vida mecánica | 100 x 10⁶ |
| Resistencia al choque y a la vibración | Según EN IEC 60947-5-3 |
| Clase de protección | IP67 |
| Temperatura ambiental | -20 ... +60 °C |
| Material | |
| Material del cable | PVC |
| Carcasa | PPS reforzado con fibra de vidrio |
| Método de actuación | Magnético, contacto reed |
Varios
| De acuerdo a las Normas | EN ISO 13849-1:2015; EN 50178:1997; EN 60204-1:2006/A1:2009; EN ISO 14119:2013; EN 61000-6-2:2005; EN 61000-6-3:2007/A1:2011; EN 60947-5-3:2013 |
Accesorios
Descargas
Paquete completo
Descargue todos los documentos importantes con un solo clic.
Incluye:
- El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
- En su caso, las fichas de datos como complemento al manual de instrucciones.
- La declaración de conformidad.
Documentos sueltos
Declaraciones de conformidad
EU-Konformitätserklärung
N.º doc.
Versión
Idioma
Tamaño
EU-Konformitätserklärung
N.º doc.
EDC2112987
Versión
Idioma
Tamaño
0,2 MB
UKCA-Konformitätserklärung
N.º doc.
Versión
Idioma
Tamaño
UKCA-Konformitätserklärung
N.º doc.
EDC20001569
Versión
Idioma
Tamaño
0,1 MB
Instrucciones
Manual de instrucciones Cabezas de lectura/actuadores para unidades de evaluación CMS
N.º doc.
Versión
Idioma
Tamaño
Manual de instrucciones Cabezas de lectura/actuadores para unidades de evaluación CMS
Operating Instructions Read Heads/Actuators for Evaluation Units CMS
Mode d’emploi Têtes de lecture / actionneurs pour analyseurs CMS
Betriebsanleitung Leseköpfe/Betätiger für Auswertegeräte CMS
Operating Instructions Read Heads/Actuators for Evaluation Units CMS
Mode d’emploi Têtes de lecture / actionneurs pour analyseurs CMS
Betriebsanleitung Leseköpfe/Betätiger für Auswertegeräte CMS
N.º doc.
2085673
Versión
17-11/23
Idioma
Tamaño
3,1 MB
Betriebsanleitung Leseköpfe/Betätiger für Auswertegeräte CMS
N.º doc.
2085673
Versión
17-11/23
Idioma
Tamaño
0,8 MB
Otros documentos
Documentos de venta
Interrupteurs de sécurité à codage magnétique CMS
N.º doc.
Versión
Idioma
Tamaño
Interrupteurs de sécurité à codage magnétique CMS
N.º doc.
090606
Versión
10-11/20
Idioma
Tamaño
5,8 MB
Homologaciones y certificados
TUEV Süd München Z10 Zertifikat
N.º doc.
Versión
Idioma
Tamaño
TUEV Süd München Z10 Zertifikat
N.º doc.
Versión
Idioma
Tamaño
0,5 MB
c UL us
N.º doc.
Versión
Idioma
Tamaño
c UL us
N.º doc.
Versión
Idioma
Tamaño
1,0 MB
CAD-Data
Datos de pedido
| N.º de pedido | 085736 |
| Nombre de artículo | CMS-R-AXH-05V |
| Peso bruto | 0,283kg |
| Partida arancelaria | 85389099990 |
| ECLASS | 27-27-24-02 Safety-related magnetic proximity switch |
