Cabezas de lectura CMS con sensores Hall, modelo B
- En combinación con unidades de evaluación CMS-E-ER/CMS-E-FR
- Versión rectangular 36 × 26 mm
- 1 LED
- Cable encapsulado de PVC, 5 m
Descripción

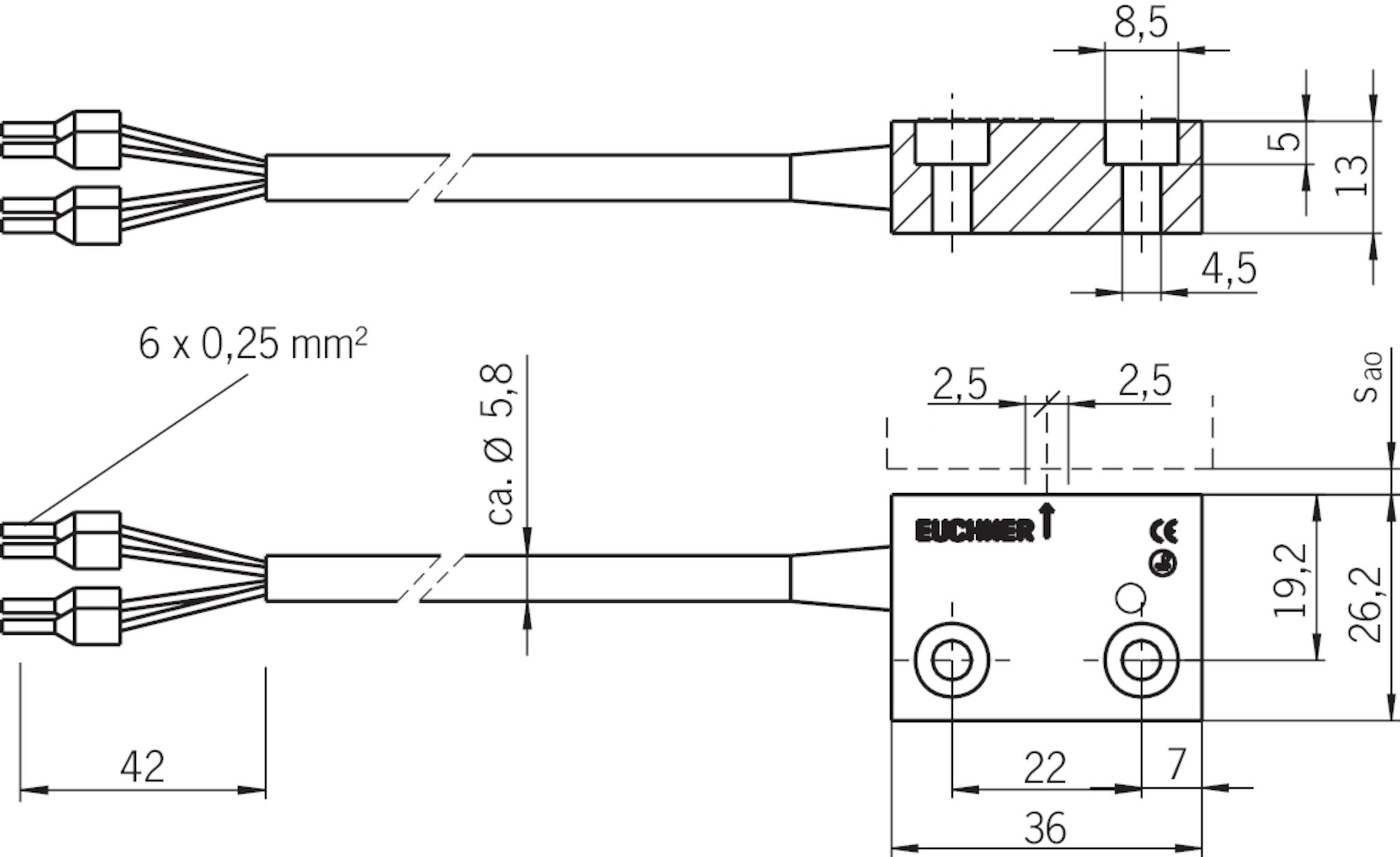

Dibujos acotados
Datos técnicos
Homologaciones
Espacio de trabajo
| Distancia de desconexión asegurada sar | max. 13 mm (La distancia de desactivación segura s_ar coincide con la distancia de reinicio.) |
| Distancia de conmutación segura sao | |
| Con holgura central m = 0 | min. 6 mm (Valor válido solamente si no hay ningún material ferromagnético cerca de la cabeza de lectura y el actuador.) |
Elementos de mando y visualización
| Pantalla LED | 1 LED verde |
Valores de conexión eléctrica
| Tensión de conmutación | |
| DC | 20 ... 35 V |
| Corriente de conmutación | max. 15 mA |
| Comportamiento de conmutación | Antivalente |
| Consumo de corriente | max. 35 mA |
Valores mecánicos y entorno
| Tipo de conexión | Cable encapsulado con terminales de 0,25 mm2 |
| Número de contactos NC | 1 contacto NC |
| Número de contactos NO | 1 contactos NO |
| Par de apriete | 0.4 ... 0.5 Nm |
| Modelo | B |
| Posición de montaje | Cualquiera |
| Longitud del cable | 5 m |
| Vida mecánica | 100 x 10⁶ |
| Clase de protección | IP67 |
| Temperatura ambiental | -5 ... +55 °C |
| Material | |
| Carcasa | PPS reforzado con fibra de vidrio |
| Material del cable | PVC |
| Método de actuación | Sensor Hall |
Varios
| De acuerdo a las Normas | EN ISO 13849-1:2015; EN 50178:1997; EN 60204-1:2006/A1:2009; EN ISO 14119:2013; EN 61000-6-2:2005; EN 61000-6-3:2007/A1:2011; EN 60947-5-3:2013 |
Accesorios
Descargas
Paquete completo
Descargue todos los documentos importantes con un solo clic.
Incluye:
- El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
- En su caso, las fichas de datos como complemento al manual de instrucciones.
- La declaración de conformidad.
Documentos sueltos
Declaraciones de conformidad
EU-Konformitätserklärung
N.º doc.
Versión
Idioma
Tamaño
EU-Konformitätserklärung
N.º doc.
EDC2112987
Versión
Idioma
Tamaño
0,2 MB
UKCA-Konformitätserklärung
N.º doc.
Versión
Idioma
Tamaño
UKCA-Konformitätserklärung
N.º doc.
EDC20001569
Versión
Idioma
Tamaño
0,1 MB
Instrucciones
Manual de instrucciones Cabezas de lectura/actuadores con sensores Hall para unidades de evaluación CMS
N.º doc.
Versión
Idioma
Tamaño
Manual de instrucciones Cabezas de lectura/actuadores con sensores Hall para unidades de evaluación CMS
Operating Instructions Read Heads/Actuators with Hall Sensors for Evaluation Units CMS
Mode d’emploi Têtes de lecture / actionneurs avec capteurs à effet Hall pour analyseurs CMS
Betriebsanleitung Leseköpfe/Betätiger mit Hall-Sensoren für Auswertegeräte CMS
Operating Instructions Read Heads/Actuators with Hall Sensors for Evaluation Units CMS
Mode d’emploi Têtes de lecture / actionneurs avec capteurs à effet Hall pour analyseurs CMS
Betriebsanleitung Leseköpfe/Betätiger mit Hall-Sensoren für Auswertegeräte CMS
N.º doc.
2113226
Versión
07-11/23
Idioma
Tamaño
1,9 MB
Betriebsanleitung Leseköpfe/Betätiger mit Hall-Sensoren für Auswertegeräte CMS
N.º doc.
2113226
Versión
07-11/23
Idioma
Tamaño
0,5 MB
Otros documentos
Documentos de venta
Interrupteurs de sécurité à codage magnétique CMS
N.º doc.
Versión
Idioma
Tamaño
Interrupteurs de sécurité à codage magnétique CMS
N.º doc.
090606
Versión
10-11/20
Idioma
Tamaño
5,8 MB
Datos de pedido
| N.º de pedido | 113210 |
| Nombre de artículo | CMS-RH-BYB-05VL |
| Peso bruto | 0,277kg |
| Partida arancelaria | 85389099990 |
| ECLASS | 27-27-24-02 Safety-related magnetic proximity switch |
