Languette pour interrupteurs de sécurité NM.VZ
- Languette en acier inoxydable
- Deux vis de sécurité en acier inoxydable par languette
Description
Languette droite
La languette droite est utilisée sur des portes coulissantes ou pivotantes dont les rayons sont supérieurs à 150 mm. Les vis de sécurité empêchent les languettes d’être dévissées.
Vis en acier inoxydable
Les vis de sécurité fournies peuvent être serrées à l’aide d’un outil standard mais ne peuvent en revanche plus être dévissées par la suite.

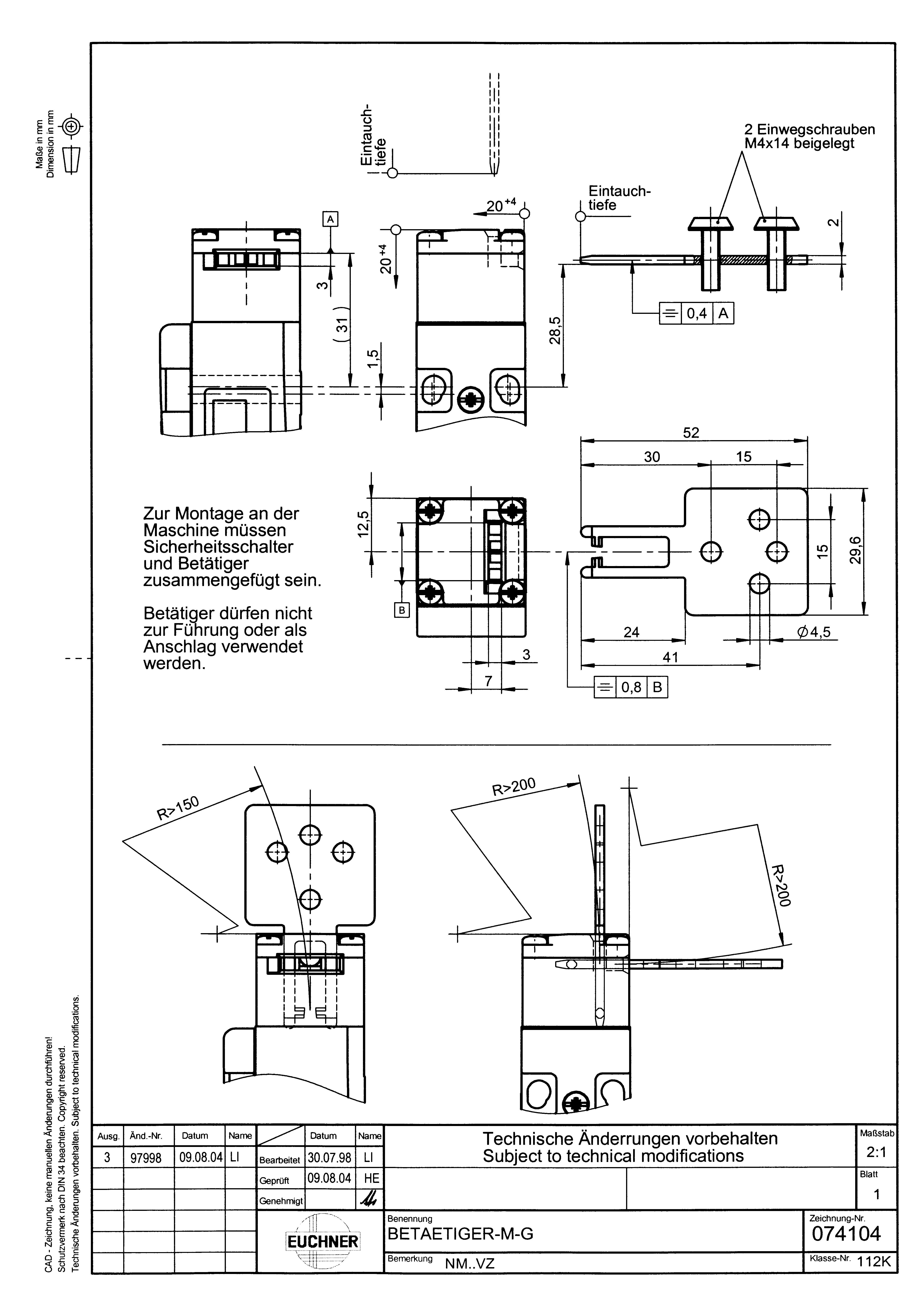

Dessins cotés
Dessins cotés
Caractéristiques techniques
Valeurs mécaniques et environnement
| Surcourse | max. 4 mm |
| Rayon de porte | min. 150 mm |
| Matériau | |
| Actionneur | Acier, inoxydable |
| Vis | Acier, inoxydable |
Divers
| Possibilité d’utilisation d’un module d’insertion | oui |
Accessoires
Téléchargements
Documents de vente
Interrupteurs de sécurité avec boîtier plastique
N° doc.
Version
Langue
Taille
Interrupteurs de sécurité avec boîtier plastique
N° doc.
100677
Version
11-03/18
Langue
Taille
6,6 MB
Safety Switches with Plastic Housing
N° doc.
096956
Version
11-03/18
Langue
Taille
6,5 MB
Interruptores de seguridad con carcasa plástica
N° doc.
104855
Version
11-03/18
Langue
Taille
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
N° doc.
096955
Version
11-03/18
Langue
Taille
6,6 MB
塑料壳体 的安全开关
N° doc.
116243
Version
11-03/18
Langue
Taille
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
N° doc.
121649
Version
11-03/18
Langue
Taille
6,5 MB
Données de commande
| N° de commande | 074076 |
| Désignation article | BETAETIGER-M-G |
| Poids brut | 0,02kg |
| Code douanier | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
