EKS-A-AIXA-G18 (N° de commande 122353)

Module d’interface EKS PROFINET version modulaire FSA

  • Module d’interface avec interface PROFINET IO
  • Système de lecture/écriture
  • Utilisation en association avec la serrure FHM
  • Un poste de lecture/écriture complet se compose d’une serrure FHM et d’un module d’interface
  • Transmet les données de la clé à un système de contrôle pour traitement
  • Raccordement à un API
  • Protocole PROFINET, transmission cyclique des données au système de contrôle
  • Connexion par fichier GSDML
  • Diverses possibilités d’attribution d’adresse, également par commutateur DIP
  • IMPORTANT : les borniers de raccordement enfichables ne sont pas fournis avec le module d’interface et doivent être commandés séparément.
  • Version FSA (For Safety Applications)
EKS-A-AIXA-G18 (N° de commande 122353)

Description

Dimensions
Dimensions
Repérage des bornes
Repérage des bornes
EKS FSA - Sélection de mode sécurisée par écran tactile jusqu’au niveau PL e

Dessins cotés

Dessins cotés

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

c_UL_us_E240367_X1/A1FCC_EKS modular_2AJ58-16ProfiNET_EKS_Z11368EAC_RU C-DE.HX37.B.14157/20c_UL_us_E240367_X1/A1

Eléments de commande et d'affichage

Indicateur LED
Tête de lecture Clé dans la zone de détection / jaune
Tête de lecture Erreur / rouge
Profinet Erreur système / rouge
Tête de lecture Opérationnel / vert
Profinet Actif / vert
Profinet Erreur de bus / rouge

Puissance électrique connectée

Section de raccordement
Tension de service, borne de raccordement 4 broches (à) 4 broches 0.2 ... 2.5 mm²
serrure, borne de raccordement 5 broches 0.2 ... 1.5 mm²
Contact à semi-conducteur FSA, borne de raccordement 5 broches 0.2 ... 1.5 mm²
Tension de service DC 20 ... 24 ... 28 V DC
Consommation
hors charge max. 150 mA
Interface PROFINET
Câble de raccordement min.2x2 twisted pair copper cable shielded,min. Cat. 5
Contact à semi-conducteur LA
Tension de sortie Ux0.9 ... U V DC
Catégorie d’emploi
AC-15 24 V / 50 mA
DC-12 24 V / 50 mA
AC-12 24 V / 50 mA
DC-13 24 V / 50 mA
Charge capacitive admissible max. 1 µF
Courant de commutation 1 ... 10 ... 50 mA
Alimentation 24 V ... 30 V
Résistance
à l’état activé 0.035 kΩ

Valeurs mécaniques et environnement

Type de montage Rail normalisé TH 35 (EN IEC 60715)
Température ambiante 0 ... +55 °C
Matériau
Boîtier PA6.6 gris
Interface PROFINET
Type de connexion
Connecteur femelle RJ-45
Câblage en étoile

Interface

Interface PROFINET
Protocole de données PROFINET
Interface de données Ethernet (IEEE 802.3)

Accessoires

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

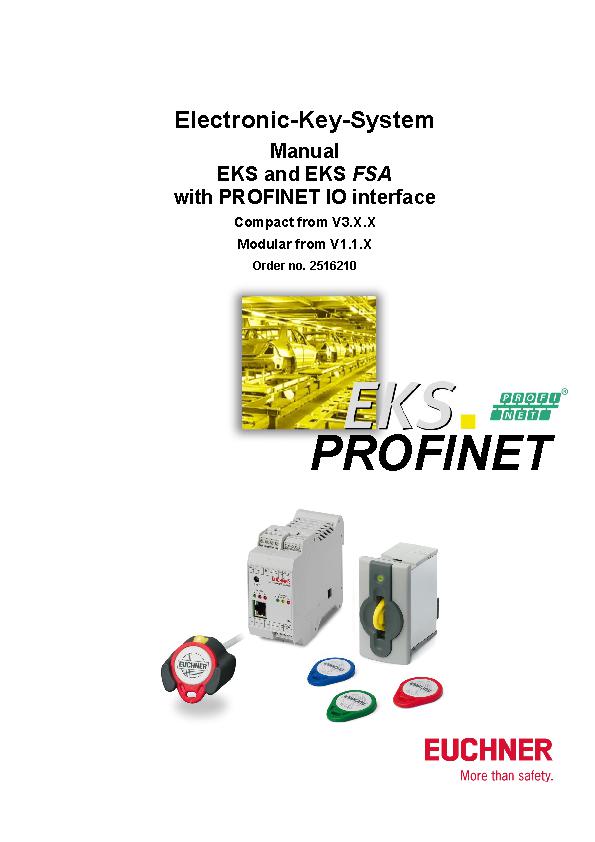

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 7,8 MB)

Documents individuels

Autres documents

Données de commande

N° de commande 122353
Désignation article EKS-A-AIXA-G18
Poids brut 0,237kg
Code douanier 85364110
ECLASS 27-39-90-90 Property, access monitor (other, unspecified)
