安全スイッチ NZ.VZ、NZ.VZ.VS、TZ 用ボトム ヒンジ アクチュエーター
- アクチュエーターごとに 2 個のステンレススチール製安全ネジ
![RADIUSBETAETIGER-Z-U (注文番号 048850)](https://assets2.euchner.de/files/54/33/ast_735433_xl.png)
説明
ヒンジアクチュエーター
1000mm 未満のドア半径には、ヒンジ・アクチュエーターを使用してください。アクチュエーターのスプリングの動きにより、アクチュエーティング・ヘッドでのアクチュエーターの詰まりによる損傷を防ぎます。ガードの動きに応じて、アクチュエーターの左/右または上/下を選択してください。
ステンレス製ネジ
付属のセーフティ・ネジは通常工具で取り付けできますが、取り外すことはできません。
![寸法図](https://assets2.euchner.de/files/51/90/ast_635190_m.png)

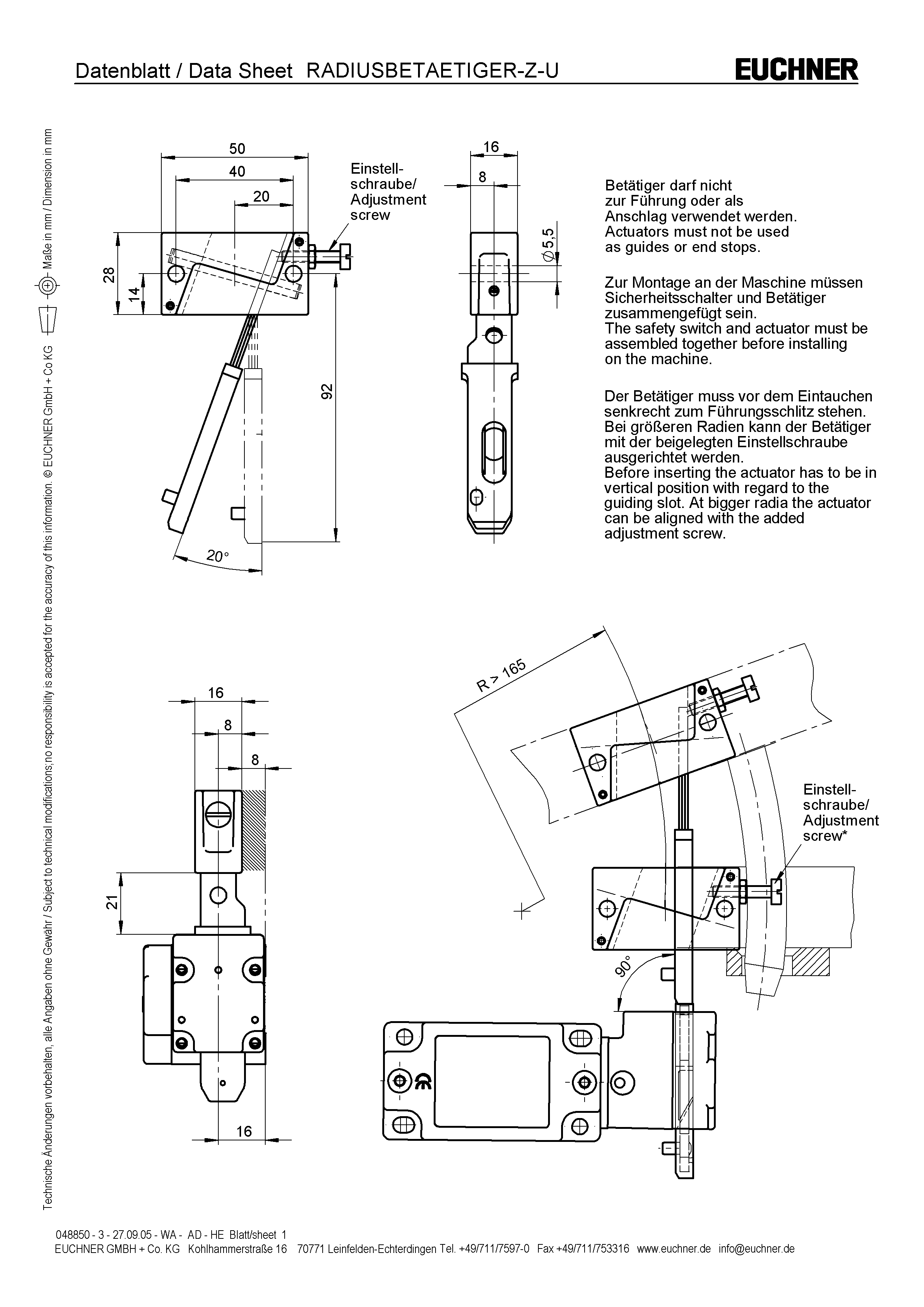

寸法図
![寸法図](https://assets2.euchner.de/files/51/90/ast_635190.png)
技術データ
認証取得状況
![DGUV_NZVZ_ET 23004_ET 23005](https://assets2.euchner.de/files/08/40/ast_630840_m.png)
機械的価値と環境
オーバートラベル | max. 4 mm |
ドア半径 | min. 165 mm |
素材 | |
ネジ | ステンレス鋼 |
被覆 | プラスチック |
アクチュエーター | 亜鉛メッキ・スチール |
その他
挿入ファンネルの有用性 | no |
ダウンロード
営業資料
Safety Switches with Metal Housing
文書番号
バージョン
言語
サイズ
![文書番号 100369](https://assets2.euchner.de/files/82/34/ast_438234_thumb.jpg)
Safety Switches with Metal Housing
文書番号
100369
バージョン
11-03/18
言語
サイズ
7,8 MB
![文書番号 100676](https://assets2.euchner.de/files/82/35/ast_438235_thumb.jpg)
Interrupteurs de sécurité avec boîtier métallique
文書番号
100676
バージョン
11-03/18
言語
サイズ
7,9 MB
![文書番号 104856](https://assets2.euchner.de/files/82/38/ast_438238_thumb.jpg)
Interruptores de seguridad con carcasa metálica
文書番号
104856
バージョン
11-03/18
言語
サイズ
14,0 MB
![文書番号 100319](https://assets2.euchner.de/files/82/36/ast_438236_thumb.jpg)
Sicherheitsschalter mit Metallgehäuse
文書番号
100319
バージョン
11-03/18
言語
サイズ
7,9 MB
![文書番号 102453](https://assets2.euchner.de/files/82/33/ast_438233_thumb.jpg)
金属壳体 的安全开关
文書番号
102453
バージョン
11-03/18
言語
サイズ
8,2 MB
![文書番号 121650](https://assets2.euchner.de/files/82/37/ast_438237_thumb.jpg)
Bezpečnostní spínače s kovovým pouzdrem
文書番号
121650
バージョン
11-03/18
言語
サイズ
7,8 MB
認証・証明書
DGUV
文書番号
バージョン
言語
サイズ
![文書番号](https://assets2.euchner.de/files/16/08/ast_2551608_thumb.jpg)
DGUV
文書番号
バージョン
言語
サイズ
3,3 MB
CADデータ
発注データ
注文番号 | 048850 |
品目指定 | RADIUSBETAETIGER-Z-U |
総重量 | 0,079kg |
EAN コード | 4047048000056 |
関税番号 | 85389099990 |
ECLASS | 27-27-26-06 Actuator for safety-related position switch |
