安全スイッチ NM.VZ 用アクチュエーター
- ステンレススチール製アクチュエーター
- アクチュエーターごとに 2 個のステンレススチール製安全ネジ
- ラバー・ブッシュ付きアクチュエーター
説明
ストレートアクチュエーター
ストレート・アクチュエーターは、ドア半径が 150 mm を超えるスライド・ドアやヒンジ付きドアに使用されます。アクチュエーターのネジ外れを安全ネジが防止します。

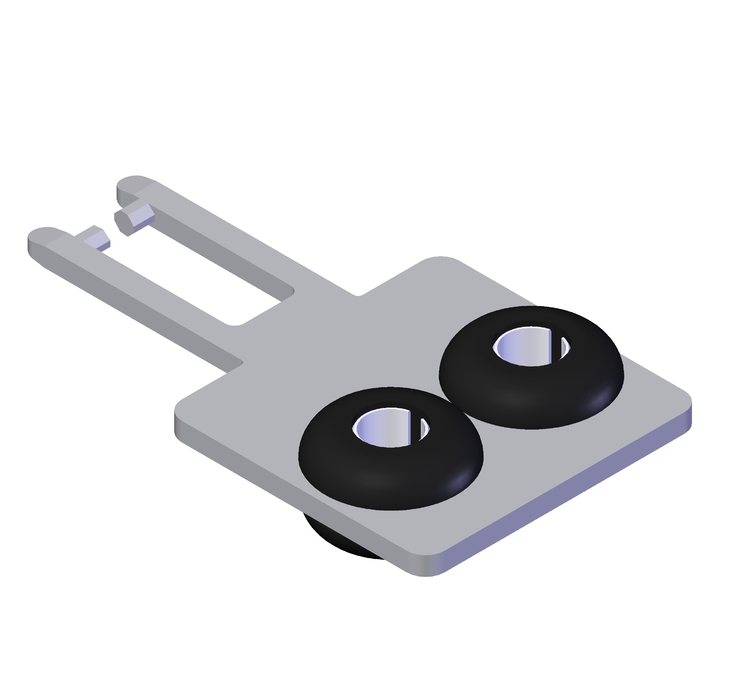

ラバー・ブッシュ付きアクチュエーター
アクチュエーターのフレキシブルな取り付け用。
ステンレス製ネジ
付属のセーフティ・ネジは通常工具で取り付けできますが、取り外すことはできません。
寸法図
寸法図
技術データ
機械的価値と環境
| オーバートラベル | max. 4 mm |
| ドア半径 | min. 150 mm |
| 素材 | |
| アクチュエーター | ステンレス鋼 |
| ネジ | ステンレス鋼 |
| ラバー ブッシュ | NBR |
その他
| 挿入ファンネルの有用性 | yes |
アクセサリー
ダウンロード
営業資料
Safety Switches with Plastic Housing
文書番号
バージョン
言語
サイズ
Safety Switches with Plastic Housing
文書番号
096956
バージョン
11-03/18
言語
サイズ
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
文書番号
100677
バージョン
11-03/18
言語
サイズ
6,6 MB
Interruptores de seguridad con carcasa plástica
文書番号
104855
バージョン
11-03/18
言語
サイズ
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
文書番号
096955
バージョン
11-03/18
言語
サイズ
6,6 MB
塑料壳体 的安全开关
文書番号
116243
バージョン
11-03/18
言語
サイズ
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
文書番号
121649
バージョン
11-03/18
言語
サイズ
6,5 MB
CADデータ
発注データ
| 注文番号 | 074079 |
| 品目指定 | BETAETIGER-M-GQ |
| 総重量 | 0,022kg |
| 関税番号 | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
