プラグコネクター SR6
- 圧着コンタクト
- オス・ソケット
説明
オス・ソケット
安全スイッチへの装着用
コーディング・シェル
2 個のコーディング・シェルとネジ使用する場合、適合するコネクターのみが使用可能。
ケーブル (オプション)
ケーブル・スリーブ PUR、グレー、コンダクター断面積1.0mm²。
圧着コンタクト
コンタクト ピン (付属):
圧着工具が必要 (ヒルシュマン社製):
- ヒルシュマン圧着工具 XZC 0704 932507005
- ヒルシュマン取り外し工具 XWA 164 931812001
コネクター配列ケーブル付きプラグ
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
 | 7 |

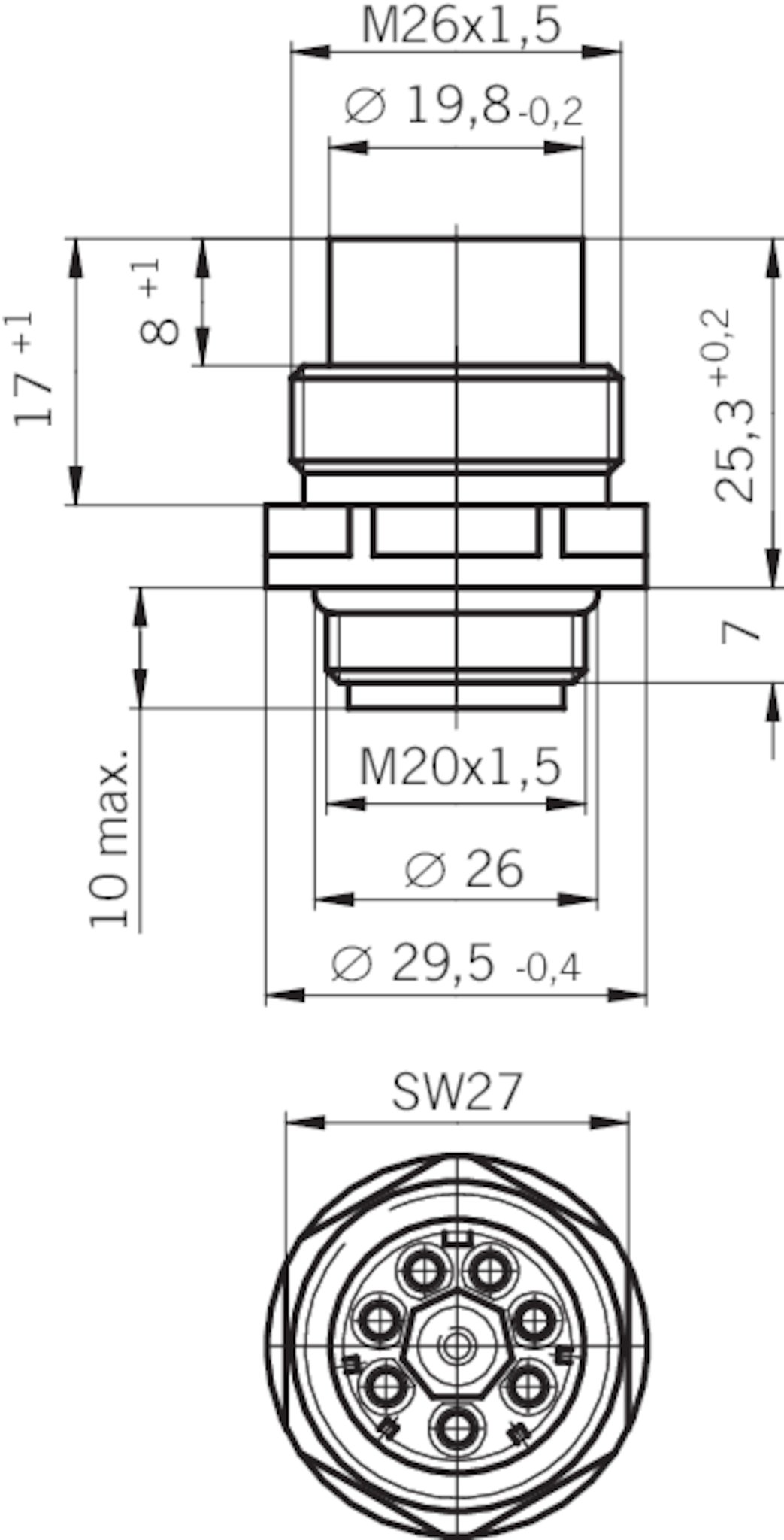

寸法図
技術データ
電気的接続値
| 接続断面図 | 0.5 ... 1.5 mm² |
| 定格電圧 | |
| AC/DC | 250 V |
| 定格電流 I | 10000 mA |
機械的価値と環境
| 接続形態 | 圧着接続 |
| 接続形態 | オス・プラグ |
| プラグコネクター名称 | SR6 |
| ケーブル コンセント | ストレート |
| ピン数 | 7 6 + PE |
| 保護等級 | IP65 |
| プラグロック | ネジ接続 |
| 周囲温度 | -40 ... +90 °C |
| 素材 | |
| プラグ ハウジング | PET |
アクセサリー
ダウンロード
一式
ワンクリックですべての重要文書をダウンロードできます。
コンテンツ：
- 操作説明書、およびその補足文書もしくは簡略説明書
- 操作説明書の補足データシート
- 適合宣言書
単一文書
使用方法
Safety information
文書番号
バージョン
言語
サイズ
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
文書番号
MAN20001593
バージョン
01-10/22
言語
サイズ
0,6 MB
Sicherheitsinformation
文書番号
MAN20001593
バージョン
01-10/22
言語
サイズ
0,2 MB
その他の文書
営業資料
Safety Switches with Metal Housing
文書番号
バージョン
言語
サイズ
Safety Switches with Metal Housing
文書番号
100369
バージョン
11-03/18
言語
サイズ
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
文書番号
100676
バージョン
11-03/18
言語
サイズ
7,9 MB
Interruptores de seguridad con carcasa metálica
文書番号
104856
バージョン
11-03/18
言語
サイズ
14,0 MB
Sicherheitsschalter mit Metallgehäuse
文書番号
100319
バージョン
11-03/18
言語
サイズ
7,9 MB
金属壳体 的安全开关
文書番号
102453
バージョン
11-03/18
言語
サイズ
8,2 MB
Bezpečnostní spínače s kovovým pouzdrem
文書番号
121650
バージョン
11-03/18
言語
サイズ
7,8 MB
Safety Switches with Plastic Housing
文書番号
バージョン
言語
サイズ
Safety Switches with Plastic Housing
文書番号
096956
バージョン
11-03/18
言語
サイズ
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
文書番号
100677
バージョン
11-03/18
言語
サイズ
6,6 MB
Interruptores de seguridad con carcasa plástica
文書番号
104855
バージョン
11-03/18
言語
サイズ
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
文書番号
096955
バージョン
11-03/18
言語
サイズ
6,6 MB
塑料壳体 的安全开关
文書番号
116243
バージョン
11-03/18
言語
サイズ
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
文書番号
121649
バージョン
11-03/18
言語
サイズ
6,5 MB
CADデータ
発注データ
| 注文番号 | 087180 |
| 品目指定 | SR6AM2-M20 |
| 総重量 | 0,023kg |
| 関税番号 | 85389099990 |
