C-M12F08-08X025PU10,0-MA-113189 (Nº de pedido 113189)

Cabo de conexão com conector de encaixe angular M12, 8 pinos, 10 m

  • Conector fêmea M12, 8 pinos
  • Conector de encaixe angular
  • Saída do cabo C (à esquerda)
  • Cabo PUR
  • Comprimento do cabo 10 m
  • Com extremidade aberta do cabo
C-M12F08-08X025PU10,0-MA-113189 (Nº de pedido 113189)

Descrição

Desenho com dimensões
Desenho com dimensões
Diagrama dos contatos do conector
Diagrama dos contatos do conector

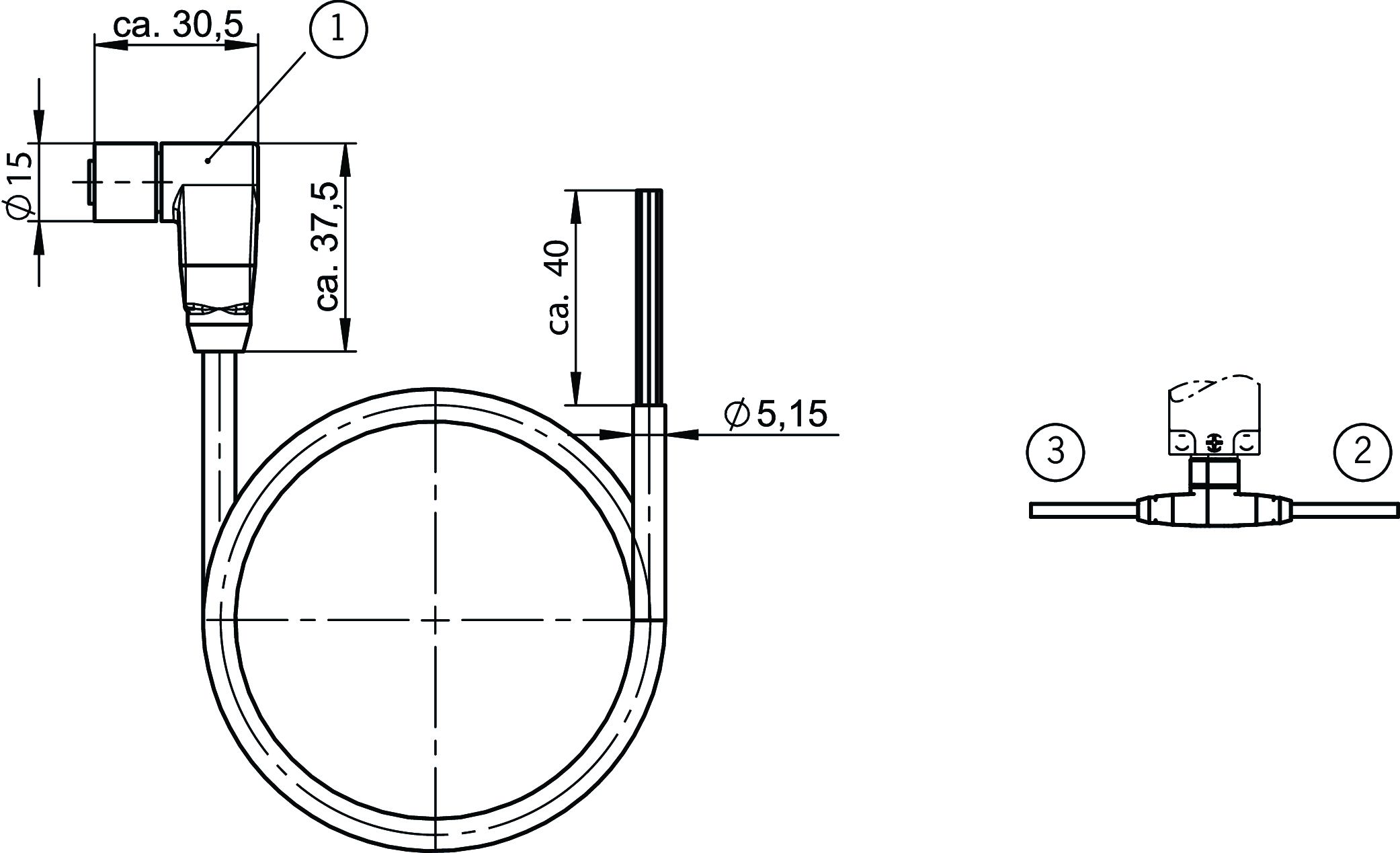

Desenhos dimensionais

Desenhos dimensionais
1Tomada do cabo M 12x1 / 8 pinos
2A
3C

Exemplos de conexão

Exemplos de conexão
PIN 1= WH
PIN 2= BN
PIN 3= GN
PIN 4= YE
PIN 5= GY
PIN 6= PK
PIN 7= BU
PIN 8= RD

Dados técnicos

Aprovações

c_UL_us_E155795_3/2

Valores de conexão elétrica

Tensão operacional 30 V
Grau de contaminação conforme EN 60664-1 3

Valores mecânicos e ambiente

Identificação dos fios Código de cor
Seção transversal do fio 0,25 mm²
Quantidade de fios 8
Raio de flexão dinâmico 10 x diâmetro do cabo
Raio de flexão estático 5 x diâmetro do cabo
Tipo de cabo reto
Diâmetro do cabo
aprox. 5.45 mm
Comprimento do cabo 10 m
Cor do revestimento Preto
Aptidão para correntes de reboque sim
Temperatura ambiente do condutor (dinâmica) -25 ... +80 °C
Temperatura ambiente do condutor (estática) -25 ... +80 °C
Material
Isolamento dos fios PP
Revestimento PUR
Conexão 2
Extremidade do fio Revestimento sem isolamento
Tipo de conexão Extremidade aberta do cabo
Conexão 1
Tipo de conexão Conector de encaixe M12x1
Tipo de conexão Conector fêmea
Torque de aperto 0.5 Nm
Saída do cabo Ângulo
Quantidade de pinos 8
Classe de proteção IP67
Bloqueio do conector Fecho roscado
Material
Bloqueio do conector CuZn, niquelado
Carcaça do conector TPU

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 1,0 MB)

Documentos isolados

Outros documentos

Dados de encomenda

Nº de pedido 113189
Designação do artigo C-M12F08-08X025PU10,0-MA-113189
Peso bruto 0,396kg
Número da tarifa alfandegária 85444290900
ECLASS 27-06-03-04 Appliance cord (data cable)

Suporte técnico

Suporte técnico
Você possui dúvidas técnicas sobre os nossos produtos, suas possibilidades de utilização e as aplicações? Nosso competente pessoal técnico terá prazer em ajudar.

EUCHNER Com.Comp. Eletronicos Ltda.
+55 11 29182200
euchner(at)euchner.com.br
