AC-YD-V0,2-SBB-124516 (Nº de pedido 124516)

Distribuidor em Y M12 com cabo de conexão, 5 pinos

  • Distribuidor em Y M12 com cabo de conexão, 5 pinos
  • Conector de encaixe reto
  • Cabo de PVC
  • Comprimento do cabo 0,29 m
AC-YD-V0,2-SBB-124516 (Nº de pedido 124516)

Descrição

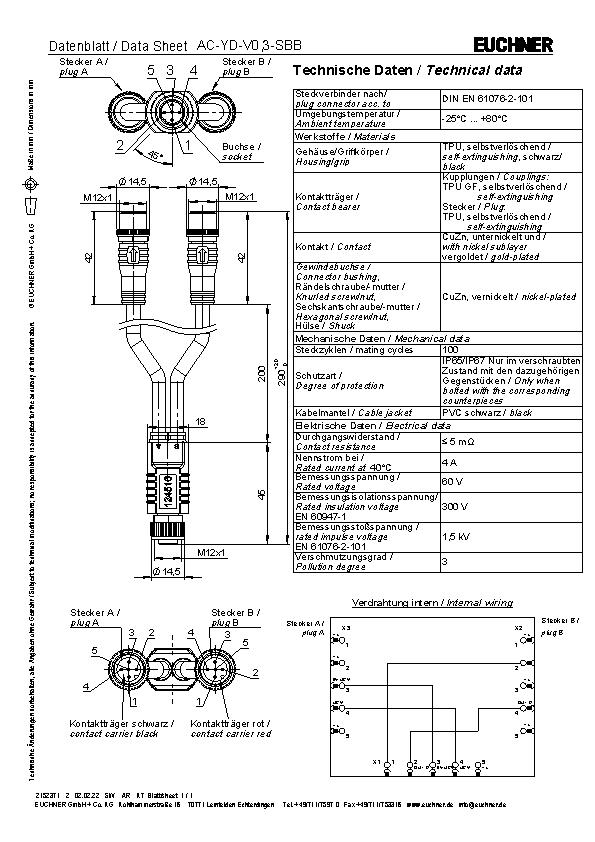

Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão
Esquema de conexão
Esquema de conexão

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Exemplos de conexão

Exemplos de conexão
AConector A
BConector B
CPorta-contato preto
DPorta-contato vermelho
ETomada

Dados técnicos

Valores de conexão elétrica

Tensão nominal de isolamento Ui 300 V
Tensão nominal 60 V
Tensão de pico nominal conforme IEC 60664-1 1500 V
Resistência de passagem ≤5 mΩ
Corrente nominal
a 40 °C 4 A
Grau de contaminação conforme EN 60664-1 3
Conexão 1
Grau de contaminação conforme EN 60664-1 3
null
Grau de contaminação conforme EN 60664-1 3

Valores mecânicos e ambiente

Especificação do tipo construtivo DIN EN 61076-2-101
Comprimento do cabo
aprox. 0.29 m
Cor do revestimento Preto
Classe de proteção IP65/IP67 (Somente em estado aparafusado com o conector correspondente pertinente.)
Ciclos de encaixe 100
Temperatura ambiente -25 ... +80 °C
Material
Revestimento do cabo PVC
Carcaça do conector TPU, auto-extinguível
Contato CuZn, niquelado inferior e folheado a ouro
Suporte de contato do conector TPU, auto-extinguível
Suporte de contato do acoplamento TPU GF, auto-extinguível
Bloqueio do conector CuZn, niquelado
Conexão 1
Tipo de conexão 1 x Conector de encaixe M12
Tipo de conexão Conector fêmea
Saída do cabo reto
Quantidade de pinos 5
Classe de proteção IP67 (Em estado aparafusado com o conector correspondente pertinente)
Bloqueio do conector Terminal roscado
Material
Carcaça do conector TPU, auto-extinguível
null
Tipo de conexão 1 x Conector de encaixe M12
Tipo de conexão Conector de pinos
Saída do cabo reto
Quantidade de pinos 5
Classe de proteção IP67 (Em estado aparafusado com o conector correspondente pertinente)
Bloqueio do conector Terminal roscado
Material
Carcaça do conector TPU, auto-extinguível
Conexão 1
Tipo de conexão Conector M12
Tipo de conexão Conector fêmea
Saída do cabo reto
Quantidade de pinos 5
Bloqueio do conector Terminal roscado
Conexão 2, conexão 3
Tipo de conexão Conector M12
Tipo de conexão Conector de pinos
Saída do cabo reto
Quantidade de pinos 5
Bloqueio do conector Terminal roscado

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 0,2 MB)

Documentos isolados

Outros documentos

Dados de encomenda

Nº de pedido 124516
Designação do artigo AC-YD-V0,2-SBB-124516
Peso bruto 0,063kg
Número da tarifa alfandegária 85389099990
