EGZ12-12-5000 (Sip. No. 094823)

Precision single hole fixing limit switch EGZ

  • dome plunger
  • Connecting cable, 5 m
  • Threaded section M12x1
  • 2 pos. driven contacts
  • 1 NO contacts
  • Plunger and housing made of high-quality stainless steel
EGZ12-12-5000 (Sip. No. 094823)

Açıklama

Switching element

ES12

Slow-action switching contact 2 positively driven, positively driven contacts 1 NO contact

Dimension drawing
Dimension drawing
Wiring diagram ES12
Wiring diagram ES12

Dimensional drawings

Dimensional drawings

Connection examples

Connection examples

Teknik Veriler

Approvals

EAC_RU C-DE.MO05.B.00971/20

Electrical connection values

Connection cross section 0.5 mm²
Rated insulation voltage Ui 250 V
Rated impulse withstand voltage Uimp 2.5 kV
Utilization category
AC-15 4 A 230 V
DC-13 4 A 24 V
Short circuit protection according to IEC 60269-1 4A gG
Switching voltage
min. 12 V
Switching current
min. at 24 V 1 mA

Mechanical values and environment

Approach speed max. 8 m/min
Connection type PUR cable (seven-core)
Number of NO contacts 1
Number of positively driven contacts 2
Design Thread M12 x 1
Actuating element Rounded plunger
Actuating force max. 16 N
Installation orientation any
Cable length 5 m
Mechanical life 3 x 10⁶
Switching principle Slow-action switching contact
Degree of protection IP67
Ambient temperature -20 ... +80 °C
Material
Housing Stainless steel
Contact Silver alloy, gold flashed
Repeat accuracy (absolute) ±0.01 mm (on axial actuation in the retracted state after approx. 2,000 operating cycles)

Characteristic values according to EN ISO 13849-1 and EN IEC 62061

B10DMission time
Monitoring of the guard position8x10620 y
Important! Values valid at DC-13 100 mA/24V


İndirme

Komple paket

Tüm önemli belgeleri tek bir tıklama ile indirin.

İçerik:

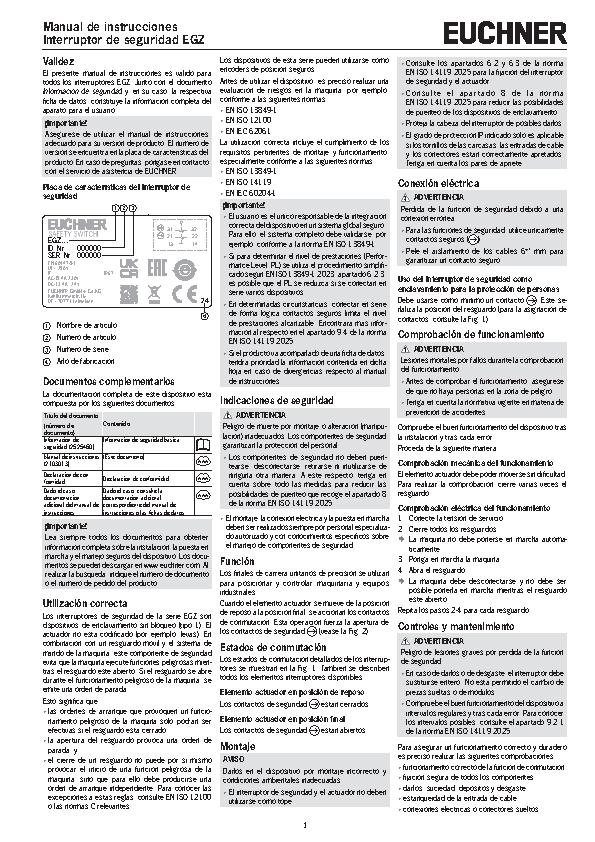

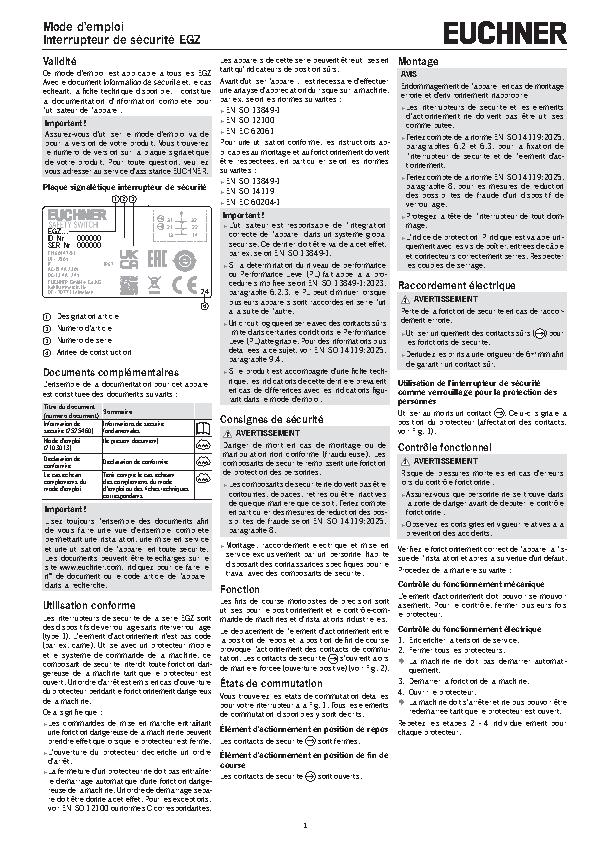

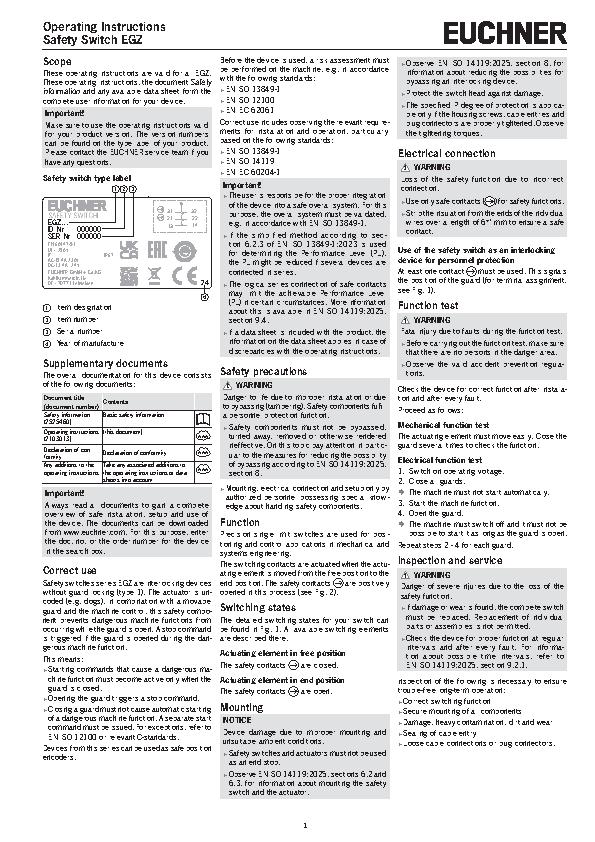

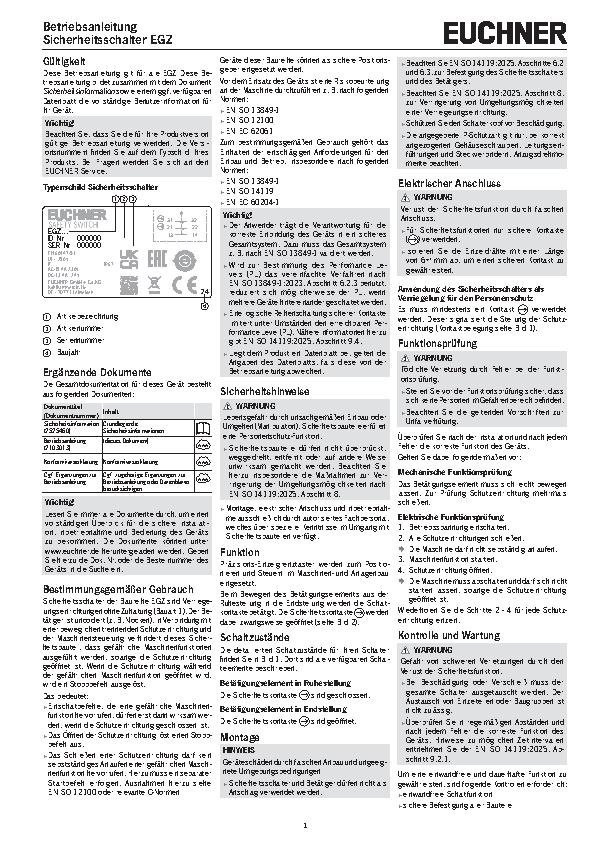

  • Kullanım talimatları ve kullanım talimatlarına veya kısa talimatlara yapılan tüm eklemeler
  • Kullanım talimatlarını tamamlayan tüm veri sayfaları
  • Uygunluk beyanı
Paketin tamamını indirin (ZIP, 2,2 MB)

Tek Belgeler

Diğer Belgeler

Sipariş verileri

Sip. No. 094823
Makale adı EGZ12-12-5000
Ağırlık 0,59kg
Gümrük sınıfı 85365019000
ECLASS 27-27-06-01 Position switch (Type 1)
