SGA2E-2131ASR11 (Sip. No. 106736)

Safety switch SGA, plug connector SR11

  • Plug connector(s) SR11, 11-pole PE
  • 3 pos. driven contacts
  • 1 NO contacts
  • Switching disk made of plastic
SGA2E-2131ASR11 (Sip. No. 106736)

Açıklama

Approach direction

Horizontal and vertical

Can be adjusted in 90° steps

Switching element

2131

Slow-action switching contact 3 positively driven, positively driven contacts 1 NO contact

Required accessories

Actuator is not included in the scope of delivery.

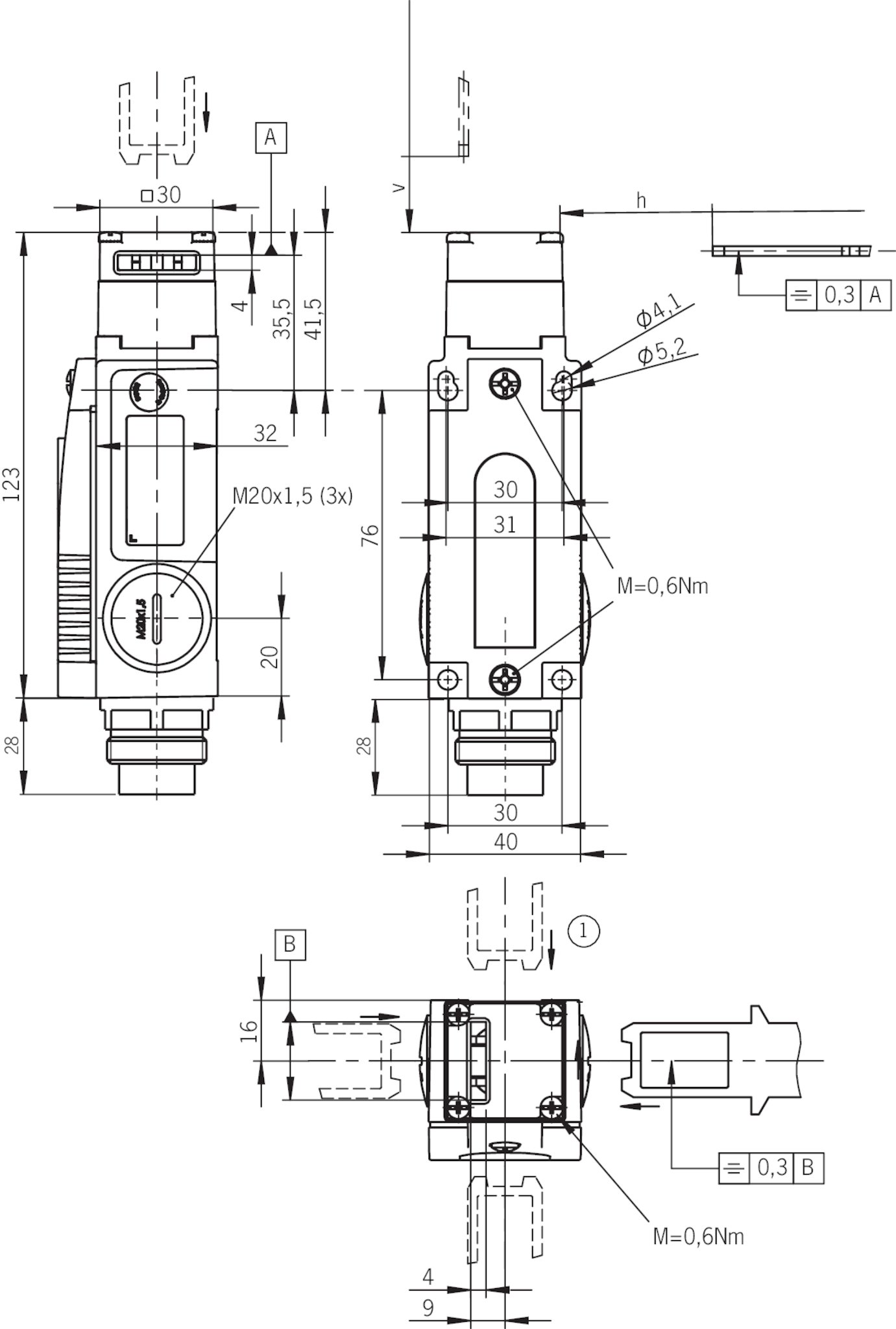

Dimension drawing
Dimension drawing

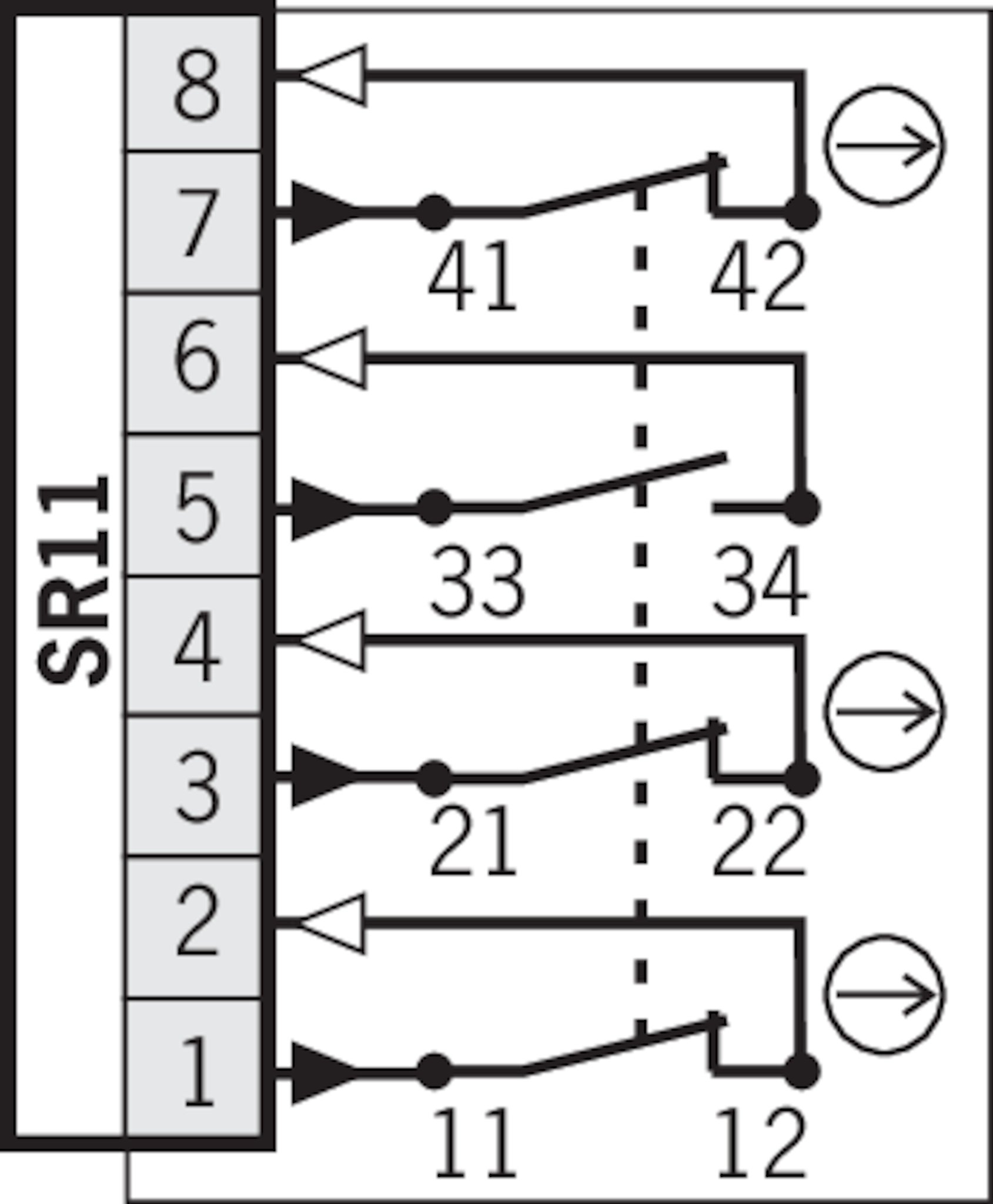

Wiring diagram 2131
Wiring diagram 2131
Electromechanical safety switches in use

Dimensional drawings

Dimensional drawings
1Actuating direction can be changed

Connection examples

Connection examples

Teknik Veriler

Approvals

EAC_RU C-DE.MO05.B.00971/20CCC_2020980305000503_CQC2009010305380680DGUV_SGA_ET 22058_ET 22059c_UL_us_E155795_2/4

Electrical connection values

Rated insulation voltage Ui 50 V
Rated impulse withstand voltage Uimp 1.5 kV
Utilization category
DC-13 4 A 24 V (> 70 °C => 2A)
AC-15 4 A 50 V (> 70 °C => 2A)
Short circuit protection according to IEC 60269-1 4A gG (> 70 °C => 2A gG)
Switching voltage
min. at 10 mA 12 V
Switching current
min. at 24 V 1 mA
thermal rated current Ith 4 A (> 70 °C => 2A)

Mechanical values and environment

Approach speed max. 20 m/min
Approach direction A
Connection type
1 x Plug connector SR11 (11-pin + PE)
Number of door position NO contacts 1
Number of door position positively driven contacts 3
Extraction force 25 N
Actuation frequency max. 6700 1/h
Actuating force 25 N
Installation orientation any
Insertion depth 24.5 mm
Mechanical life 2 x 10⁶
Retention force 10 N
Switching principle Slow-action switching contact
Degree of protection IP65
Ambient temperature -20 ... +80 °C
Material
Contact Silver alloy, gold flashed
Housing Die-cast alloy, cathodically dipped

Characteristic values according to EN ISO 13849-1 and EN IEC 62061

B10DMission time
Monitoring of the guard position3x10620 y
Important! Values valid at DC-13 100 mA/24V


In combination with actuator ACTUATOR-S-GT-SN

Overtravel 5 mm

Aksesuar

İndirme

Komple paket

Tüm önemli belgeleri tek bir tıklama ile indirin.

İçerik:

  • Kullanım talimatları ve kullanım talimatlarına veya kısa talimatlara yapılan tüm eklemeler
  • Kullanım talimatlarını tamamlayan tüm veri sayfaları
  • Uygunluk beyanı
Paketin tamamını indirin (ZIP, 5,7 MB)

Tek Belgeler

Diğer Belgeler

Sipariş verileri

Sip. No. 106736
Makale adı SGA2E-2131ASR11
Ağırlık 0,34kg
Gümrük sınıfı 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)

Teknik Destek

Teknik Destek
Do you have technical questions about our products, their possible use or applications? Our experts will be happy to help.

EUCHNER End. Emn. Tek. Ltd. Sti.
+90 216 521-1000
info(at)euchner.com.tr
